Verbindungs-/Aktivitäts-LED (LINK/Activity LED)
LED State
Aus
Grün
Grün, flackern

16.1 Daten Format

Das Format des Gewichtswertes kann als Fließkomma (IEEE 754) oder als ganze Zahl eingestellt werden.
Sehe Parameter [060].

16.2 ESI Konfiguration

EtherCAT Daten Struktur des FT-10Flow EC beinheltet 2 x Eingang 2 Worte und 2 x Ausgang 2 Worte.
ESI Konfigurations-Datei für die SPS ist in den Abbildung 16.1.
Input/Output
DI TxPDO-Map
DO RxPDO-Map

16.3 EtherCAT Daten-Struktur

Die EtherCAT Daten-Struktur ist gleich mit der Daten-Struktur des EtherNET/IP.
Diese ist auf der Seite 90 dargestellt.
FT-10 Flow Technisches Handbuch, Rev. 1.1, Dezember 2016
Beschreibung
Keine Verbindung
Verbunden
Aktivität

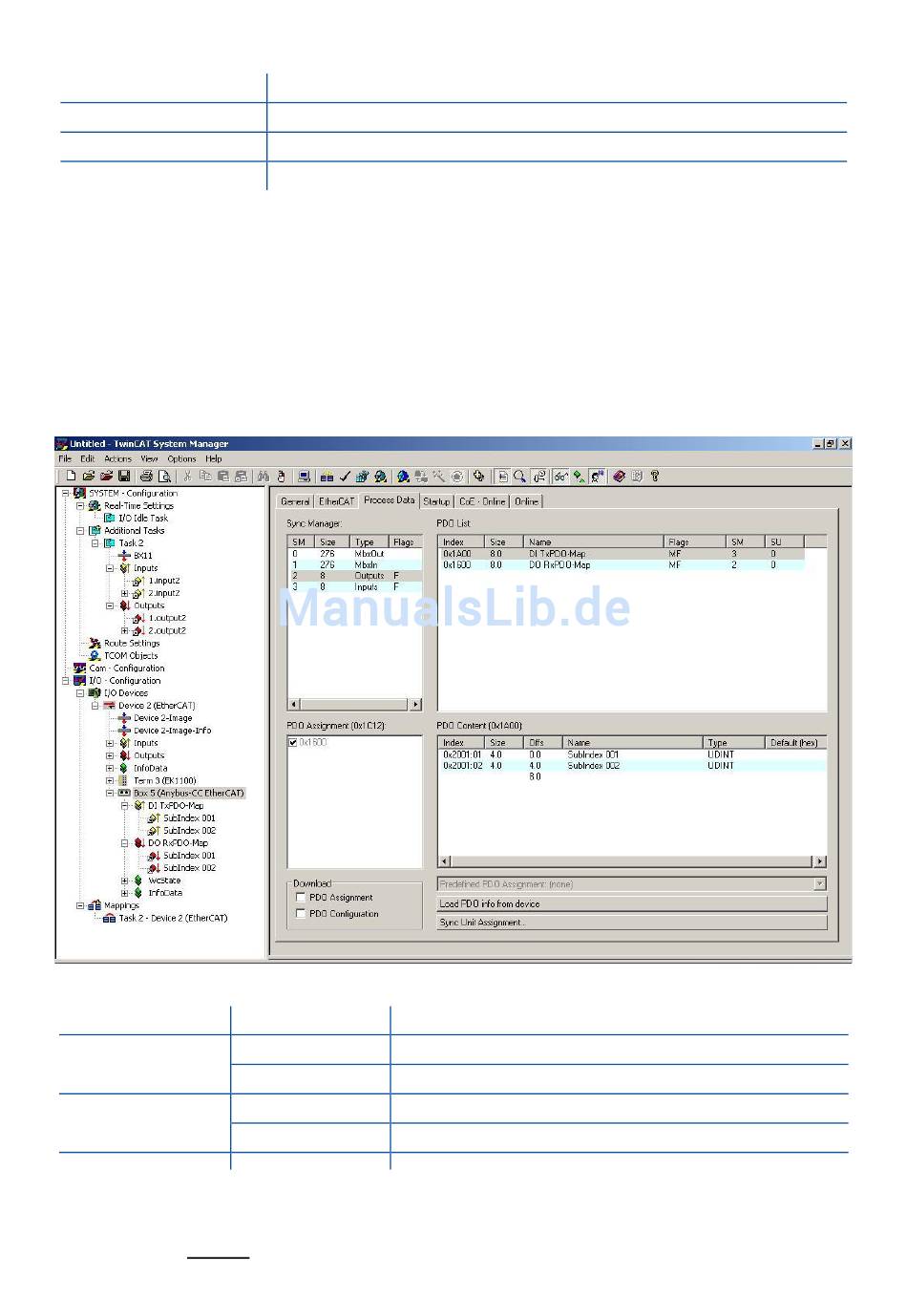

Abbildung 16.1 – Konfiguration der Moduleigenschaften für Beckhoff
Definition
SubIndex 001
SubIndex 002
SubIndex 001
SubIndex 002
Beschreibung
st
1 Dword (FT-10Flow EC Ausgang zu SPS Eingang)
nd
2 Dword (FT-10Flow EC Ausgang zu SPS Eingang)
1 st Dword (SPS Ausgang zu FT-10Flow EC Eingang)
nd
2 Dword (SPS Ausgang zu FT-10Flow EC Eingang)
Seite 98 von 108
