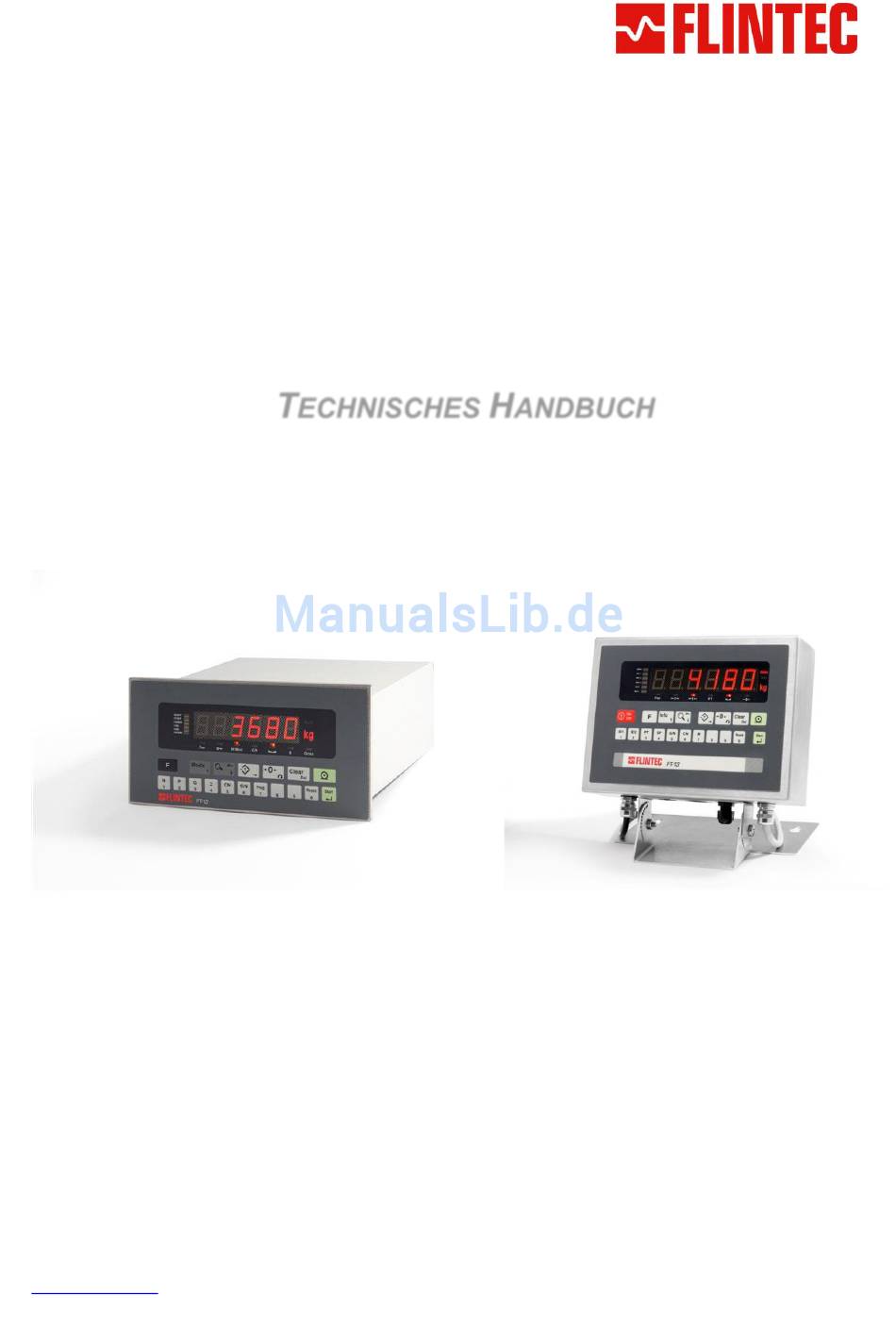

- Seite 1 WÄGE-CONTROLLER FT-13 ECHNISCHES ANDBUCH Ab Firmware Version 2.12 Flintec GmbH Bemannsbruch 9 74909 Meckesheim GERMANY www.flintec.com...
-
Seite 2: Inhaltsverzeichnis
Kommunikation ............................43 Übersicht zu Kommunikations-Schnittstellen ..................43 Serielle Schnittstelle und Drucker......................43 8.2.1 Serielle Standard-Schnittstelle (RS232C) ...................... 43 8.2.2 Optionale Serielle Schnittstelle (RS232C, RS485, 20 mA TTY) ..............43 FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 2 von 67... - Seite 3 Anhang 1: Menü für Parametrierung und Justage ..................60 Anhang 2: Modbus RTU Datenstruktur ......................61 Anhang 3: Fehlertabelle ............................ 64 Anhang 4: Werkseinstellungen der Parameter ....................65 Anhang 5: Justage-Tabelle ..........................66 Stichwortverzeichnis ..........................67 FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 3 von 67...
-
Seite 4: Sicherheitshinweise
– sei es mechanisch, fotokopiertechnisch oder jegliche andere Form der Vervielfältigung und Archivierung. Im Hinblick auf den Gebrauch der enthaltenen Information ist sich die Flintec GmbH keinerlei Verstoßes gegen das Patentrecht bewusst. Trotz größter Sorgfalt bei der Erstellung dieses Handbuchs übernimmt Flintec keinerlei Verantwortung für Fehler oder Auslassungen in diesem Handbuch. -
Seite 5: Konformitätserklärung
2. K ONFORMITÄTSERKLÄRUNG FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 5 von 67... -
Seite 6: Übersicht

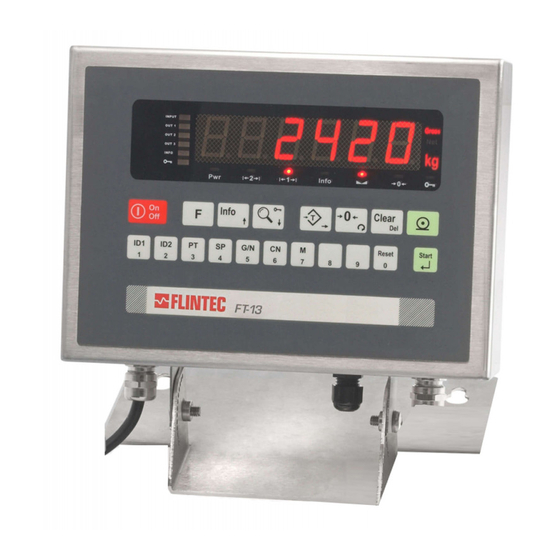

Einbaubedingungen ist der präzise und vielseitige Wäge-Controller in 2 verschiedenen Gehäusen lieferbar. FT-13 wurde entsprechend den Empfehlungen aus OIML R76 und OIML R61 entworfen und erfüllt die Richtlinie 90/384/EC, die Richtlinie 2004/22/EC sowie die Norm EN 45501. Es hat eine große 6-stellige LED- Gewichtsanzeige (rot, 20 mm oder 14 mm hoch) mit Information zum Wägestatus. -
Seite 7: Technische Daten
12…17 V DC, max. 12 VA oder optional 20…27 V DC, max. 12 VA DC Spannungsversorgung Umgebung und Gehäuse Gebrauchstemperatur: -10 °C bis +40 °C eichfähig; max. 85% rel. Feuchte, nicht kondensierend Gehäuse Schalttafeleinbau-Gehäuse (Frontplatte IP65) oder Edelstahlgehäuse (IP65) FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 7 von 67... -
Seite 8: Gehäuseabmessungen
3.4 Gehäuseabmessungen 3.4.1 Edelstahlgehäuse Frontansicht Seitenansicht 100 mm tief bei Option mit tiefer Rückwand 3.4.2 Schalttafeleinbau-Gehäuse Frontansicht Seitenansicht Rückansicht Ausschnitt für Schalttafeleinbau FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 8 von 67... -
Seite 9: Installation Und Inbetriebnahme
4.2 Elektrische Anschlüsse 4.2.1 Spannungsversorgung und Erdung FT-13 ist mit 230 V AC Netzteil oder für 24 V DC oder 12 V DC-Speisung lieferbar. Alle 230 V Geräte enthalten ein Netzkabel im Lieferumfang, die DC-Geräte den erforderlichen Gegenstecker für die DC-Einspeisung. -
Seite 10: Konventionelle Wägezellen
Schirm Steckergehäuse 4.2.3 Digitale Eingänge / Ausgänge FT-13 ist mit einer digitalen E/A-Karte ausgerüstet, die 4 Eingänge und 8 Ausgänge bereitstellt. Die Bedeutung des einzelnen Eingangs/Ausgangs ist abhängig von dem gewählten Dosierprogramm (siehe Kapitel 7). Pin Belegung Tisch- & Schalttafel- Bezeichnung Edelstahl-Gehäuse... -
Seite 11: Inbetriebnahme
Abb. 4.3 Anschlussbild für die digitalen Eingänge / Ausgänge Zusätzliche Digital E/A Platine Abhängig vom gewählten Gehäusetyp kann FT-13 mit einer zusätzlichen Platine für Digitale E/A ausgerüstet werden. Diese zusätzlichen Eingänge und Ausgänge werden nicht für die vorgehaltenen Dosierprogramme verwendet, können jedoch für kundenspezifische Anwendungen (Sonderanfertigung von FT-13 mit kundenspezifischer Firmware gegen zusätzliche Berechnung) programmiert werden. -
Seite 12: Gerätefrontplatte Und Bedientasten
5.1 Gewichtsanzeige und Status LEDs Abb. 5.1 Frontansicht von FT-13 Die Gewichtsanzeige von FT-13 erfolgt durch eine LED-Anzeige (14 mm oder 20 mm hoch) mit 6 Ziffern. Rechts neben der Gewichtsanzeige sind 3 Status-Anzeigen für “Brutto”, “Netto” und die Standard- Gewichtseinheit “kg”... -
Seite 13: Bedientasten
Betätigen mit den Tasten <F> und <Zoom> aktiviert und deaktiviert. Die Status-LED mit dem Schlüsselsymbol (unterhalb der Gewichtsanzeige) informiert über die aktive Tastensperre. Mit Ausnahme der <Start> und <Reset> Tasten sind die Bedientasten während des Füllzyklus gesperrt. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 13 von 67... -
Seite 14: Parametrierung Und Justage
[80-] Metrologische Daten für den geeichten Betrieb [800] Zähler Dieser Zähler erhöht sich automatisch um 1, nachdem die Parametrierung mit gesetzter Justage-Steck- brücke und Service-Passwort gestartet wurde. Dieser Zähler kann manuell nicht geändert werden. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 14 von 67... -
Seite 15: Konfigurations-Einstellungen [1--]
Die Nennlast der Waage wird mittels der Tasten <Tara> und <Null> eingegeben und mit der [ XXXXXX ] Eingabetaste bestätigt. Die Auflösung der Gewichtsanzeige wird mit der Taste <Null> ausgewählt und mit der [ XXXXXX ] Eingabetaste bestätigt. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 15 von 67... -
Seite 16: Waage Justieren [3--]
10 Sekunden später wird die Meldung [SAvE ] angezeigt, die zum Speichern der neuen Bereichsabgleichdaten mit der Eingabetaste auffordert. Mit der Taste <F> kann der Parameter ohne Speichern verlassen werden. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 16 von 67... -
Seite 17: Dosieren Mit Ft-13
7. D FT-13 OSIEREN MIT 7.1 Übersicht FT-13 hat 7 vorkonfigurierte Programme für typische Dosieranwendungen: Programm Beschreibung Typische Anwendung Offenen Behälter befüllen Flüssigkeiten/Granulate in einen Behälter einfüllen Unterspundloch befüllen Flüssige Medien über Spiegel einfüllen Unterspiegel befüllen Flüssige und schaumbildende Medien einfüllen Befüllen und Entleeren Typ 1... -
Seite 18: Dosierprogramme
Behälter von der Waage genommen wird. Füllen kann in Brutto oder Netto erfolgen. Prozessparameter Beschreibung Sobald FT-13 bereit ist (obere Status LED “Ready” leuchtet) sind die in der linken Spalte gezeigten Tasten in dieser Reihen-folge zu drücken. Parameter [d_FıLL] bedeuted eine Startverzögerung. Wenn d_FıLL das Startsignal aktiv ist, beginnt der Füllvorgang unmittelbar... - Seite 19 Mittleres Ausgang 8 Dosieren +24V Steckergehäuse Gehäuse Gehäuse Schirm * JR1 & JR2 Stecker bei tiefer Rückwand Hinweis: Eingabe von ZIELWERT und TOLERANZ sind im Kapitel 7.3 zu finden. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 19 von 67...
-
Seite 20: Programm 1: Unterspundloch Befüllen
Füllen kann in Brutto oder Netto erfolgen. Prozessparameter Beschreibung Sobald FT-13 bereit ist (obere Status LED “Ready” ist an) sind die in der linken Spalte gezeigten Tasten in dieser Reihenfolge zu drücken. Parameter [d_FıLL] bedeuted eine Startverzögerung. Wenn d_FıLL das Startsignal aktiv ist, beginnt der Füllvorgang unmittelbar... - Seite 21 Mittleres Ausgang 8 Dosieren +24V Steckergehäuse Gehäuse Gehäuse Schirm * JR1 & JR2 Stecker bei tiefer Rückwand Hinweis: Eingabe von ZIELWERT und TOLERANZ sind im Kapitel 7.3 zu finden. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 21 von 67...
-
Seite 22: Programm 2: Unterspiegel Befüllen
Füllen kann in Brutto oder Netto erfolgen. Prozessparameter Beschreibung Sobald FT-13 bereit ist (obere Status LED “Ready” ist an) sind die in der linken Spalte gezeigten Tasten in dieser Reihenfolge zu drücken. Parameter [d_FıLL] bedeuted eine Startverzögerung. Wenn d_FıLL das Startsignal aktiv ist, beginnt der Füllvorgang unmittelbar... - Seite 23 Ausgang 8 Mittleres Dosieren +24V Steckergehäuse Gehäuse Gehäuse Schirm * JR1 & JR2 Stecker bei tiefer Rückwand Hinweis: Eingabe von ZIELWERT und TOLERANZ sind im Kapitel 7.3 zu finden. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 23 von 67...
-
Seite 24: Programm 3: Befüllen Und Entleeren Typ 1
Schieberkontrolle Schieberkontrolle wandert. Prozessparameter Beschreibung Sobald FT-13 bereit ist (obere Status LED “Ready” ist an) sind die in der linken Spalte gezeigten Tasten in dieser Reihenfolge zu drücken. Parameter [d_diSC] ist die Verzögerungszeit am Ende des d_dıSC Entleerens. Der Schieber wird geöffnet und das Entleeren startet. - Seite 25 Ausgang 8 Mittleres Dosieren +24V Steckergehäuse Gehäuse Gehäuse Schirm * JR1 & JR2 Stecker bei tiefer Rückwand Hinweis: Eingabe von ZIELWERT und TOLERANZ sind im Kapitel 7.3 zu finden. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 25 von 67...
-
Seite 26: Programm 4: Befüllen Und Entnehmen
Tank bis 3000 kg gefüllt und danach mehr- fach 180 kg entnommen werden. Prozessparameter Beschreibung Sobald FT-13 bereit ist (obere Status LED “Ready” ist an) sind die in der linken Spalte gezeigten Tasten in dieser Reihenfolge zu drücken. d_∩SG Parameter [d_nSG] legt die Zeitdauer fest, wie lange Meldun- gen nach dem Füllen / Entnehmen angezeigt bleiben. - Seite 27 Ausgang 8 Mittleres Dosieren +24V Steckergehäuse Gehäuse Gehäuse Schirm * JR1 & JR2 Stecker bei tiefer Rückwand Hinweis: Eingabe von ZIELWERT und TOLERANZ sind im Kapitel 7.3 zu finden. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 27 von 67...
-
Seite 28: Programm 5: Einwaage / Auswaage
Fein Fein Prozessparameter Beschreibung Sobald FT-13 bereit ist (obere Status LED “Ready” ist an) sind die in der linken Spalte gezeigten Tasten in dieser Reihenfolge zu drücken. d_∩SG Parameter [d_nSG] legt die Zeitdauer fest, wie lange Meldun-gen nach dem Füllen / Entnehmen angezeigt bleiben. - Seite 29 Ausgang 8 Mittleres Dosieren +24V Steckergehäuse Gehäuse Gehäuse Schirm * JR1 & JR2 Stecker bei tiefer Rückwand Hinweis: Eingabe von ZIELWERT und TOLERANZ sind im Kapitel 7.3 zu finden. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 29 von 67...
-
Seite 30: Programm 6: Befüllen Und Entleeren Typ 2
Grob = Fein = 0 Parameter [501]= 00 Prozessparameter Beschreibung Sobald FT-13 bereit ist (obere Status LED “Ready” ist an) sind die in der linken Spalte gezeigten Tasten in dieser Reihenfolge zu drücken. Parameter [d_diSC] ist die Verzögerungszeit am Ende des d_dıSC Entleerens. - Seite 31 Ausgang 8 Mittleres Dosieren +24V Steckergehäuse Gehäuse Gehäuse Schirm * JR1 & JR2 Stecker bei tiefer Rückwand Hinweis: Eingabe von ZIELWERT und TOLERANZ sind im Kapitel 7.3 zu finden. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 31 von 67...
-
Seite 32: Programm 7: Befüllen Von Säcken
Der Füllprozess endet nachdem der Sack von der Waage entfernt wird Prozessparameter Beschreibung Sobald FT-13 bereit ist (obere Status LED “Ready” ist an) sind die in der linken Spalte gezeigten Tasten in dieser Reihenfolge zu drücken. “d_hoLd” ist die Verzögerungszeit für „Klemmbügel ist zu”. - Seite 33 “Klemmbügel ist geschlossen“ aktiv ist. Diese Meldung wird solange angezeigt bis der Ausgang 5 hoLd “Schließe den Klemmbügel” aktiviert wurde. FT-13 wartet 5sec bis „Klemmbügel ist zu“ (Eingang 3). Sonst erscheint die Meldung „Fehler” (Ausgang 6 wird aktiv) Diese Meldung wird, wenn eingestellt, während des - Zero - automatischen Nullens angezeigt.
-
Seite 34: Programm 8: Sack-Befüllung Aus Behälterwaage
Nach dem Deaktivieren wird der letzte Sack gefüllt, danach stoppt die Maschine Prozessparameter Beschreibung Sobald FT-13 bereit ist (obere Status LED “Ready” ist an) sind die in der linken Spalte gezeigten Tasten in dieser Reihenfolge zu drücken Parameter [d_diSC] ist die Verzögerungszeit am Ende des d_diSc Entleerens. - Seite 35 Ausgang 8 Mittleres Dosieren +24V Steckergehäuse Gehäuse Gehäuse Schirm * JR1 & JR2 Stecker bei tiefer Rückwand Hinweis: Eingabe von ZIELWERT und TOLERANZ sind im Kapitel 7.3 zu finden. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 35 von 67...
-
Seite 36: Zielwert Und Voreinstellungen
Achtung: Ein Ändern des Zielwertes erfordert nicht immer ein Ändern der Grob- und Feindosierung. Warnung: Für ein genaues Befüllen müssen die Abschaltzeitpunkte der Grob- und Feindosierung sehr sorgfältig gewählt werden. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 36 von 67... -
Seite 37: Rezeptspeicher (Ab Seriennr. 520001G7)
Aufrufen von gespeicherten Rezepten Die Taste <8> betätigen. Mit den Pfeiltasten <> und <> zur gewünschten rEC. XX Rezeptnummer blättern. Mit der Eingabetaste das Rezept für den nächsten Füllzyklus auswählen. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 37 von 67... -
Seite 38: Einstellparameter [5--]
Dies führt dann zu Fehlern beim Befüllen und der Feindosier-Abschaltzeitpunkt muss entsprechend korrigiert werden. FT-13 überwacht den Dosierfehler und justiert den neuen Wert für den nächsten Füll- zyklus, wenn der Fehler kleiner als der in Parameter [503] festgelegte Grenzwert ist. Die Größe des Korrekturfaktors wird in Prozent festgelegt, die Werkseinstellung ist 30%. - Seite 39 Mindestzykluszeit sein. Der mögliche Wertebereich geht bis zu 5399 s (= 90 Minuten). [50F X.X ] Nullstellverzögerung Dieser Parameter legt die Verzögerungszeit vor dem Nullstellen fest. Der maximale Einstellwert ist 9,9 s. Die Werkseinstellung beträgt 3,0 s. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 39 von 67...
- Seite 40 Mit der Eingabetaste wird der Parameter geöffnet. Daraufhin wird die Meldung [StArt ] angezeigt. Das Feindosieren startet, sobald die Taste <Start> für 1 Sekunde gedrückt wurde. Nach dem Testlauf wird die fein dosierte Menge als [ XXXXXX ] angezeigt. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 40 von 67...
-
Seite 41: Fehlermeldungen
Füllarmatur nach unten fährt. Ein Reset ist E hoLE erforderlich. Gültig für Programm 1 und 2 Die Fehlermeldung [E GAtE ] betrifft die Schieberposition. E GAtE Gültig für Programm 3, 4, 5, 6 und 8 FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 41 von 67... - Seite 42 Zielwert [t_trGT] ist. Das totalisierte Gewicht muss zurückgesetzt (gelöscht) und der Wägeprozess neu ovEr gestartet werden. Gültig für Programm 6. Klemmbügel- Positionsfehler. E CLMP Gültig für Programm 7. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 42 von 67...
-
Seite 43: Kommunikation
Termination (RS 485) Nicht verwendet Termination (RS 485) Nicht verwendet A; Par. [02-] B; Par. [02-] T-; Par. [02-] Nicht verwendet +24V; 20 mA CL Nicht verwendet Schirm D25 Steckergehäuse FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 43 von 67... -
Seite 44: Kontinuierlicher Ausgabemodus Datenstruktur
Das Ausgabeformat ist folgendermaßen festgelegt (siehe auch Übersicht in Kapitel 8.1) 8.2.4 Host Modus Im Host-Modus kann das Gerät mit einem PC kommunizieren. Durch den Gebrauch der Flintec IndFace Software können Daten in das Gerät geladen und aus dem Gerät gelesen werden. -
Seite 45: Druckmodus
Wird das Füll- / Entnahmegewicht überwacht, dann wird das exakte Füll- oder Entnahmegewicht zum Totalwert addiert. Wird das Füll- / Entnahmegewicht nicht überwacht, dann wird der Zielwert zum Totalwert addiert. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 45 von 67... -
Seite 46: Parametrierung Schnittstellen [0--]
Wurde eine der seriellen Schnittstellen als Drucker ausgewählt, dann werden hier die Parameter eingestellt. [041 X] Ausgabe von Datum und Uhrzeit über serielle Schnittstelle 0 : nein 1 : ja FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 46 von 67... -
Seite 47: Elektrischer Anschluss
Ethernet Verbindungspunkt des Computers/Gerätes, mit dem automatisch verbunden Remote Port werden soll Wichtiger Hinweis: Befindet sich das Gerät im Parametrier-Modus, so wird währenddessen der Gewichtswert und die Statusbits über Ethernet nicht aktualisiert. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 47 von 67... -
Seite 48: Der Setup Erfolgt Mit Der Ether X Pc-Software
Anmerkung: Für ältere Geräte erfolgt die Konfiguration mit der Ethernet Device Installer PC-Software, siehe separate Anleitung auf der Flintec Produkt-CD. Schritt 1: Ether X Software von der Flintec Produkt-CD auf einen Computer im Netzwerk installieren Schritt 2: Ether X Software starten Nach Drücken der Taste „Search”... -
Seite 49: Beispiel: Hyperterminal (Bis Windowsxp) Oder Ähnliches Terminalprogramm
Druckmodus Siehe Kapitel 8.2.5 und 8.2.6 Parameter [040] Host-Modus Modbus RTU Siehe Anhang 2 [031 XX] Adresse Die Adresse des Gerätes wird numerisch im Wertebereich 01 bis 99 eingegeben. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 49 von 67... -
Seite 50: Option Profibus
Schnittstelle wie im nächsten Kapitel beschrieben verwendet werden. Wichtiger Hinweis: Befindet sich das Gerät im Parametrier-Modus, so wird währenddessen der Gewichtswert und die Statusbits über Profibus nicht aktualisiert. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 50 von 67... -
Seite 51: Datenstruktur Profibus Dp / Profinet
0: SPS verwendet keine Daten; 1: Daten werden verwendet Aktualisierung der (bei 0 aktualisiert das Gerät den Speicherinhalt während Daten gelesen werden. Daten läuft Diese Daten sollten ignoriert und eine neue Abfrage gestartet werden.) FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 51 von 67... -
Seite 52: Sps Ausgang Zu Ft-13 Eingang
R / W CN (nur 1. Wort) 01010 Letzter Füllwert 01011 R / W Anzahl (nur 1. Wort) 01100 R / W Total 01101 Eingänge (nur 1. Wort), kontinuierlich FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 52 von 67... - Seite 53 00010 TARE= TARE= D_LIFT E_TYPE F_TRGT E_TYPE Expanded Commands 00011 ZERO_r SAFETY TARE_ GAT_CH GAT_CH 00100 GR-NET ZERO_r TARE= ZERO_r T_TRGT 00101 GR-NET SAFETY ZERO_r 00110 ZERO_r 00111 GR-NET FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 53 von 67...
-
Seite 54: Elektrischer Anschluss
Einen eindeutigen Host-Namen für das Gerät festlegen. Voreinstellung: „ “ Host Name Die Profinet-Verbindung wird mittels der EtherX PC-Software konfiguriert. EtherX kann von der Flintec Produkt- CD installiert werden. Die zum Gerät gehörige GSDML-Datei befindet sich ebenfalls auf dieser CD-ROM. -
Seite 55: Datenstruktur
Wichtiger Hinweis: Befindet sich das Gerät im Parametrier-Modus, so wird währenddessen der Gewichtswert und die Statusbits über Profinet nicht aktualisiert. 8.5.3 Datenstruktur Siehe im Kapitel 8.5: Datenstruktur Profibus / Profinet. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 55 von 67... -
Seite 56: Option Canopen
8.6 Option CANopen FT-13 Geräte, die mit der Option CANopen ausgerüstet sind, können mit einer SPS wie unten beschrieben verbunden werden. Baudrate Automatisch (10 kbps bis 12 Mbps) Aktualisierung der Ausgabe Die Gewichtsdaten werden alle 40 ms aktualisiert Reaktionszeit auf Eingaben 5 ms bis 25 ms 8.6.1 Elektrischer Anschluss... -
Seite 57: Datenstruktur Canopen Datenstruktur
8.6.3 Datenstruktur CANopen Datenstruktur Die Ausgabe von FT-13 auf externe Anfragen besteht aus 2 Doppelworten gemäß untenstehender Tabelle. FT-13 Ausgabe Bit Nr. W30 W29 W28 W27 W26 W25 W24 W23 W22 W21 W20 W18 W17 TxPDO 1 (T_DW1) W14 W13 W12 W11 W10 W9... - Seite 58 R / W Mittel 10000 Nullpunkt-Justage und Justage-Status Bereichs-Justage und Justage-Status 10001 Zuerst Justage-Gewichtswert in R_DW1 schreiben 10010 Nur Justage-Status 11111 Reserviert Befehl R / W 0: Lesebefehl; 1: Schreibbefehl FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 58 von 67...
-
Seite 59: Parameter-Einstellungen Drucken
Nach Drücken der Eingabetaste wird die Meldung [ Ld dEf ] angezeigt. Anschließend kann mit der Taste <Tara> auf die Werkseinstellung zurückgesetzt werden oder mit der Taste <F> die Aktion abgebrochen werden. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 59 von 67... -
Seite 60: Anhang 1: Menü Für Parametrierung Und Justage
Editierbar mit Editierbar mit Service- Editierbar mit Service- Editierbar mit Service- Service-Paßwort und Service-Paßwort und Service-Paßwort und beliebigem Paßwort beliebigem Paßwort beliebigem Paßwort Paßwort Paßwort Paßwort Justage-Steckbrücke Justage-Steckbrücke Justage-Steckbrücke FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 60 von 67... -
Seite 61: Anhang 2: Modbus Rtu Datenstruktur
– Justagegewicht ist zu klein, Gewicht erhöhen(40031-32) – Verbindung zu Wägezellen prüfen Waage nicht im Stillstand – Warten bis Waage still steht – Erdungsverkabelung überprüfen Justage-Steckbrücke ist nicht installiert – Steckbrücke prüfen FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 61 von 67... - Seite 62 40 054 00,34 00,02 GR-NET 40 056 40 058 40 060 40 062 40 064 40 066 40 068 40 070 40 072 40 074 40 076 40 078 FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 62 von 67...
- Seite 63 8. Falls der CRC in ein Datenpaket eingefügt wird, so sind die „Upper“ und „Lower“ Bytes wie nachstehend beschrieben vertauscht. Achtung: Für Detailbeschreibung der Hardware-Installation siehe entsprechende Kapitel in diesem Handbuch Für weiterführende Beschreibung des Modbus siehe Webseite http://www.modbus.org FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 63 von 67...
-
Seite 64: Anhang 3: Fehlertabelle
NHANG EHLERTABELLE Der FT-13 Wäge-Controller wurde als besonders zuverlässiges und praktisch fehlerfreies Geräte entworfen. Sollte jedoch einmal ein Fehler auftreten, dann sollte niemals versucht werden, das Gerät zu reparieren, ohne zuvor die Ursache des Fehlers zu kennen. Die Fehlersymptome müssen ermittelt und zusammen mit dem Fehler-Code festgehalten werden. -
Seite 65: Anhang 4: Werkseinstellungen Der Parameter
6 kg / 0,001 kg 99- Parameter-Einstellungen drucken Waagen-Abgleich 990 Alle Parameter drucken 30- Justage 991 Auf Werkseinstellung zurücksetzen 301 Justage 31- Abgleich 310 Nullabgleich 311 Bereichsabgleich 312 Bereichsabgleich unter Last FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 65 von 67... -
Seite 66: Anhang 5: Justage-Tabelle
5: J NHANG USTAGE ABELLE Die Anzahl der Teilungswerte n = Nennlast / e und daraus resultierende Werte für Waagen-Nennlast und Auflösung sind in der folgenden Tabelle zusammengefasst. FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 66 von 67... -
Seite 67: Stichwortverzeichnis
Justage ............14, 16 Zoom ..............13 Justage-Tabelle ............ 66 Zunehmende Anzeige ........... 40 Kommunikations-Schnittstellen ......43 Zyklenanzahl ............39 Kontinuierlicher Ausgabemodus ......44 Zyklusdauer ............39 Korrekturgrenzwert ..........38 www.flintec.com FT-13 Technisches Handbuch, Rev. 1.42 Januar 2015 Seite 67 von 67...
