Der RS 485-serielle-Anschluss ist eine 3 Leiter-Verbindung wie unten dargestellt. Der Leitungsabschluss-
Widerstand (110 Ohm) ist an beiden Enden der Datenleitung notwendig.
Achtung:
Verbinden Sie den Kabelschirm mit der Bezugserde. Die Verbindung des Schirms mit der
Bezugserde schützt Ihr Wägesystem vor möglichen EMV-Störungen.
Achtung:
Schließen Sie IndFace1X PC Software bevor Sie Modbus-RTU Kommunikation starten.
4.3.5 Profibus-Anschluss (nur FT-10 FLOW PB)
Profibus-Anschluss wird so wie in der Abbildung 4.5 realisiert
PROFIBUS-Stecker-Anschlussbelegung (DB9F)
Pin
Signal
1
2
3
4
5
6
7
8
9
Gehäuse
FT-10 Flow Technisches Handbuch, Rev. 1.1, Dezember 2016

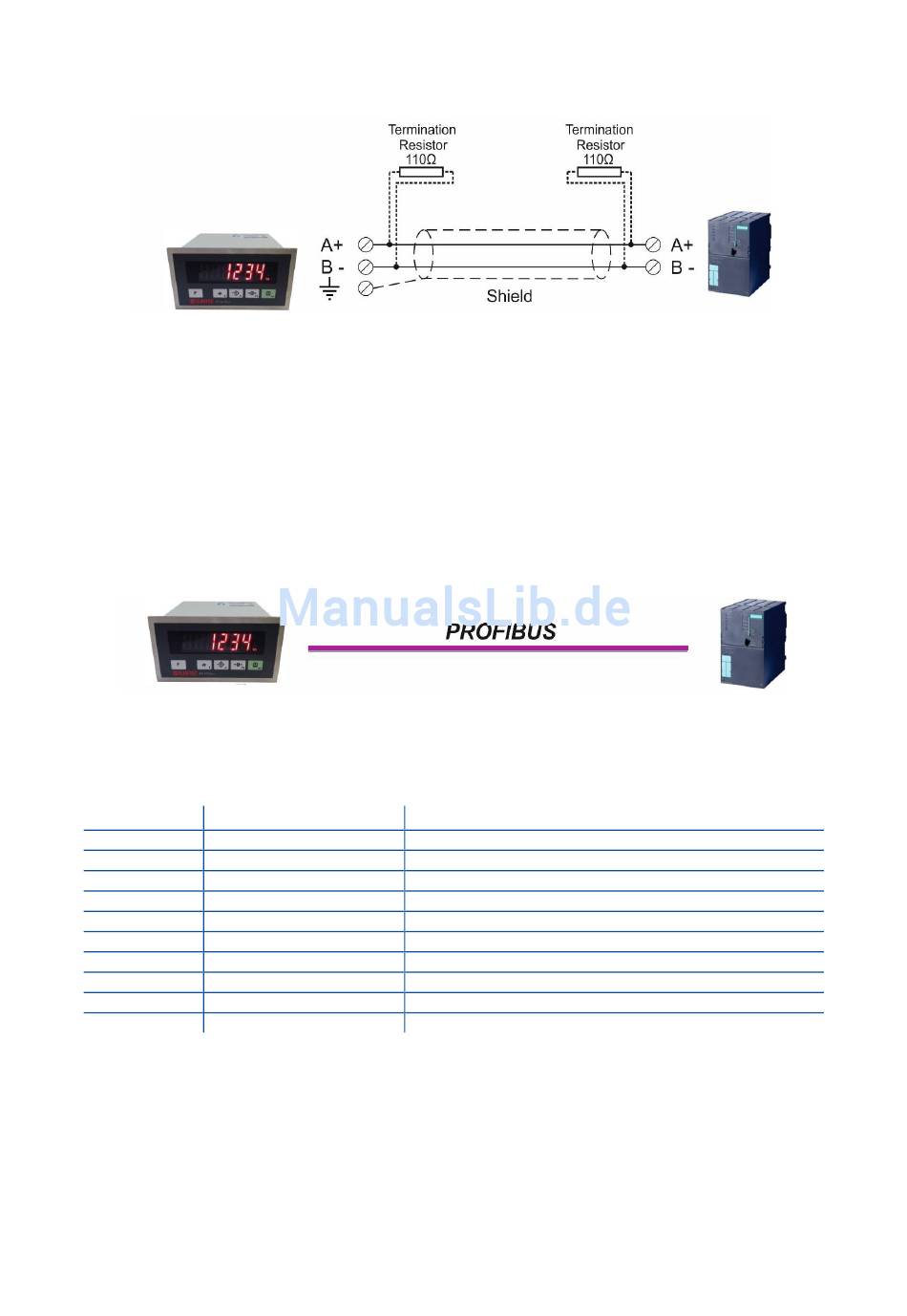

Abbildung 4.4 - RS 485 Serielle Schnittstelle-Anschluss
Abbildung 4.5 - FT-10 Flow PB serielle Schnittstelle Anschluss
-
-
B Line
RTS
GND Bus
+5V Bus Ausgang
-
A Line
-
Kabelschirm
Beschreibung
-
-
RxD / TxD positiv, RS-485 Pegel
Sendeaufforderung (Request to send)
Bezugserde (isoliert)
+5V Terminierung (Spannungsausgang isoliert)
-
RxD / TxD negativ, RS-485 Pegel
-
Kabelschirm mit Bezugserde verbinden
Seite 17 von 108
