15.3 EDS Konfiguration

EtherNet/IP Daten Struktur des FT-10EI beinheltet 2 x Eingang 2 Worte und 2 x Ausgang 2 Worte.

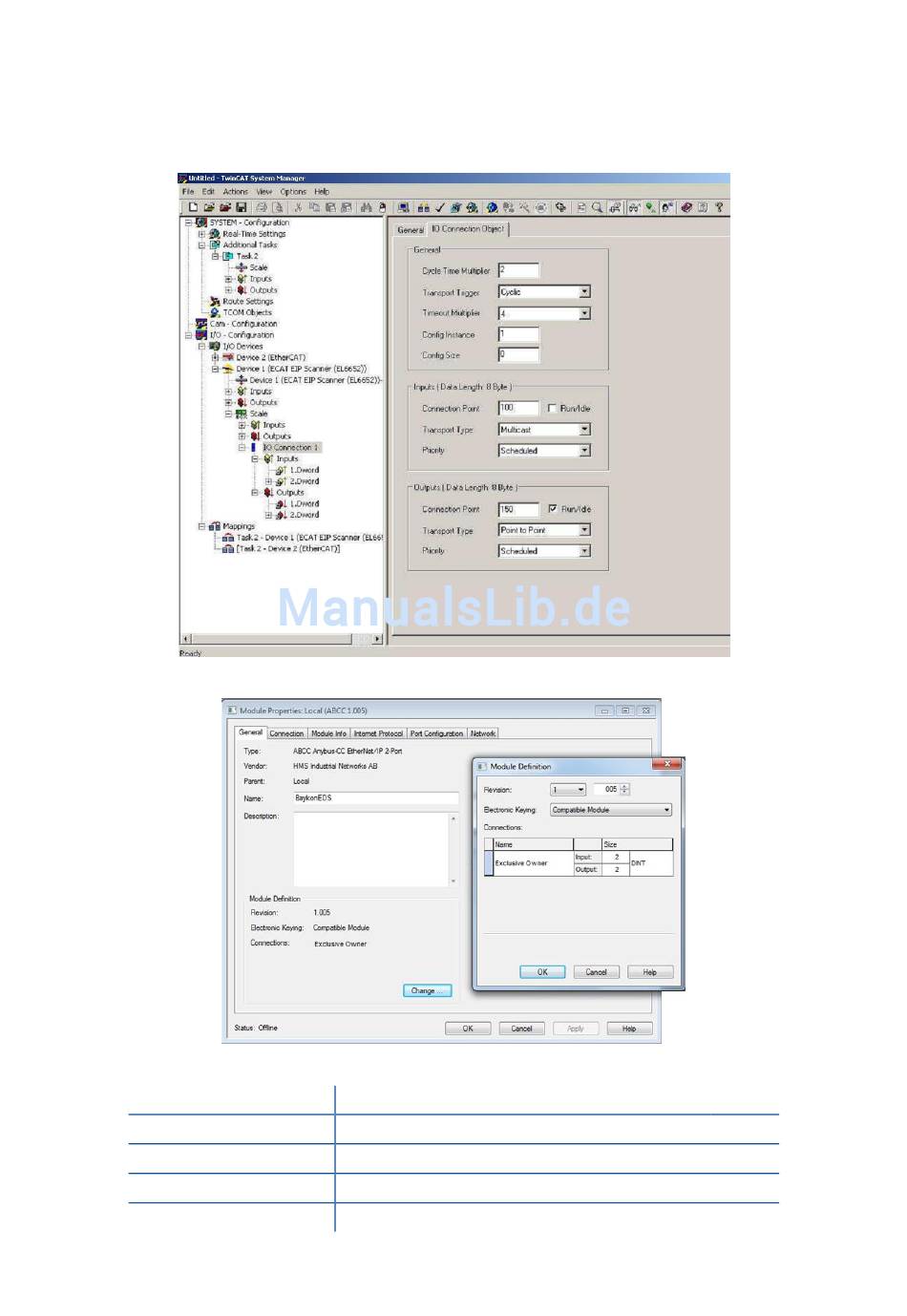

EDS Konfigurations-Datei für die SPS ist in den Abbildung 15.1 und Abbildung 15.2 dargestellt.
Abbildung 15.1 – Konfiguration der Modul-Eigenschaftenmit der EDS Datei
Abbildung 15.2 – Konfiguration der Modul-Eigenschaftenmit der EDS Datei
Datei Konfiguration
Input 2 words
Input 2 words
Output 2 words
Output 2 words
FT-10 Flow Technisches Handbuch, Rev. 1.1, Dezember 2016
Beschreibung
st
1 Dword (FT-10Flow EI Ausgang zu SPS Eingang)
nd
2 Dword (FT-10Flow EI Ausgang zu SPS Eingang)
st
1 Dword (SPS Ausgang zu FT-10Flow EI Eingang)
2 nd Dword (SPS Ausgang zu FT-10Flow EI Eingang)
