Profinet (Nur Ft-10 Flow Pn) - Flintec Ft-10Flow Handbuch

12. P (
ROFINET NUR
Die Profinet Schnittstelle arbeitet mit 100Mbit/s, Voll-Duplex.
Die Profinet GSDML Datei steht auf der beiliegenden CD oder im Internet www.flintec.com zur Verfügung.
Der Wäge-Indikator kann über einen Netzwerk Switch oder seriell über die zwei Profinet-Schnittstellen
angeschlossen werden.
1. Seriell: Beide der Profinet-Schnittstellen können seriell verwendet werden.
2. Sternanschluss: Beide Schnittstellen können gleichwertig verwendet werden
[06-] Profinet
Dieser Unterblock beinhaltet Parameter der Profinet-Schnittstelle des FT-10 Flow Indikators.
[060 0] Data Format
0 : 32 Bit Integer mit Vorzeichen, kein Dezimalpunkt implementiert
1 : 32 Bit Fließkommazahl, Dezimalpunkt implementiert

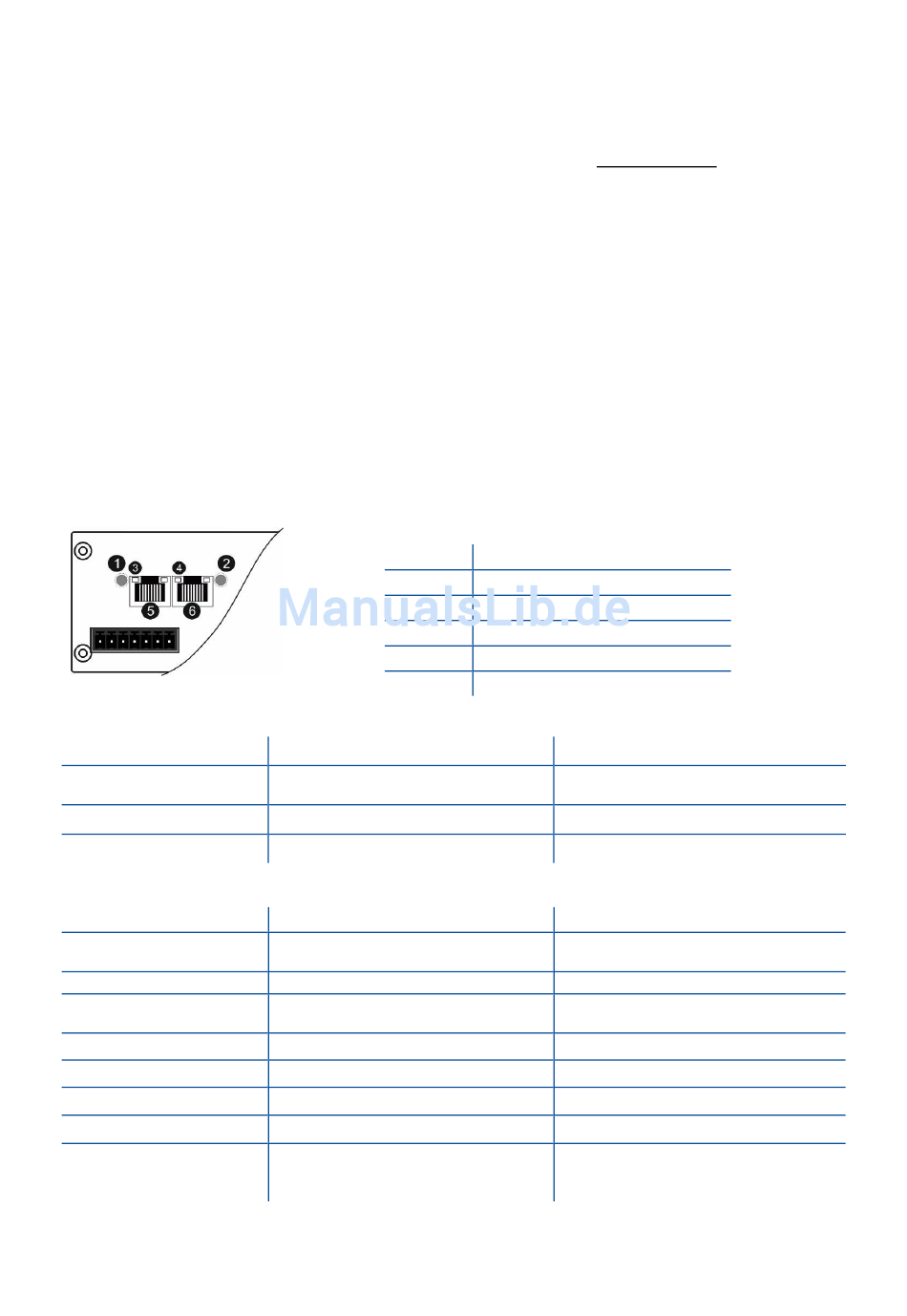

Die 4 LEDs auf der Rückseite des Gerätes können den Zustand und Funktion des Profinet-Anschlusses
signalisieren.
Die Bedeutung der LEDs ist hier zu sehen:
NS Netzwerk Status LED
LED State
Aus
Grün
Grün, blinken
MS Module Status LED
LED State
Aus
Grün
Grün, 1x blinken
Rot
Rot, 1x blinken
Rot, 2x blinken
Rot, 3x blinken
Rot, 4x blinken
Achtung:
Sollte die rote LED leuchten, muss die Verbindungsleitung, Konfiguration, IP-Adresse und der
Gerätename überprüft werden. Das Gerät sollte dann für ca. 30 s. ausgeschaltet werden.
FT-10 Flow Technisches Handbuch, Rev. 1.1, Dezember 2016
FT-10 FLOW PN)
1
2
3
4
5
6
Beschreibung
Nicht On-Line, keine
Spannungsversorgung.
On-Line (läuft)
On-Line (steht)
Beschreibung
Keine Versorgungsspannung oder
nicht initialisiert
Initialisierung läuft
Initialisiert, Diagnose-Ereignis
präsent
Ausnahmefehler
Konfigurationsfehler
Fehler IP-Adresse
Fehler Stationsname
Interner Modulfehler
NS = Netzwerk Status LED
MS = Modul Status LED
Link/Activity LED (port 1)
Link/Activity LED (port 2)
P1 Profinet Schnittstelle (port 1)
P2 Profinet Schnittstelle (port 2)
Kommentar
Versorgungsspannung und
Netzkabel prüfen
Kommentar
Keine Versorgung oder
Initialisierung läuft
Diagnose läuft
Ausnahmefehler
GSDML Konfiguration prüfen
IP-Adresse nicht gesetzt
Stationsname nicht festgelegt
Gerät aus und wieder einschalten.
Bei Fehlerwiederholung könnte ein
Defekt vorliegen.
Seite 68 von 108
