4.3.10 EtherCAT Anschluss(nur FT-10 FLOW EC)

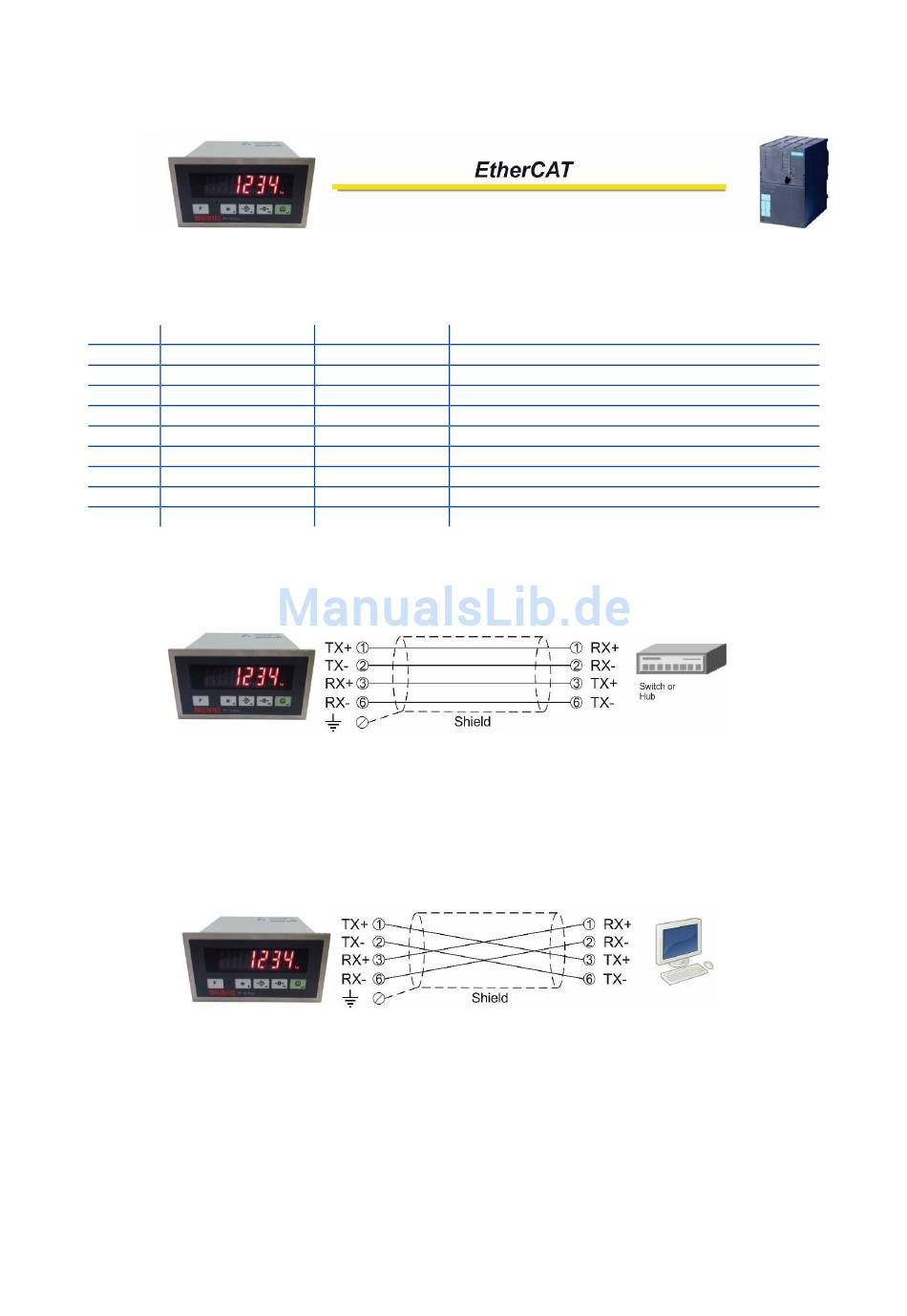

EtherCAT Anschluss wird so wie in der Abbildung unten realisier.
EtherCAT Stecker-Anschlussbelegung (RJ45)
Pin Signal
1 TX+
TX−
2
3 RX+
RX−
6
4 Nicht verwendet
5 Nicht verwendet
7 Nicht verwendet
8 Nicht verwendet
Kabelschirm
Die HUB-Verbindung ist eine Direktverbindung und wird so wie in der Abbildung unten realisiert:
Die PC-Verbindung wird über ein Cross-Over-Kabel wie in der Abbildung unten realisiert. Bei dieser Art der
Verbindung ist die IP Adresse und Gateway von FT-10Flow und dem PC gleich.
Achtung:
Verbinden Sie den Kabelschirm mit der Bezugserde. Die Verbindung des Schirms mit der
Bezugserde schützt Ihr Wägesystem vor möglichen EMV-Störungen.
Achtung
:
Schließen Sie IndFace1X PC Software bevor Sie EtherCAT Kommunikation starten.
FT-10 Flow Technisches Handbuch, Rev. 1.1, Dezember 2016
Abbildung 4.15 – FT-10Flow EC serielle Schnittstelle Anschluss
DIR
Out
Out
In
In
Abbildung 4.16 - HUB Verbindung
Abbildung 4.17 - Cross PC Verbindung
Beschreibung
differentielle Ethernet transmit data +
differentielle Ethernet transmit data −
differentielle Ethernet receive data +
differentielle Ethernet receive data −
Abgeschlossen
Abgeschlossen
Abgeschlossen
Abgeschlossen
Kabelschirm mit Bezugserde verbinden
