4.3.12
Digitale Eingänge und Ausgänge

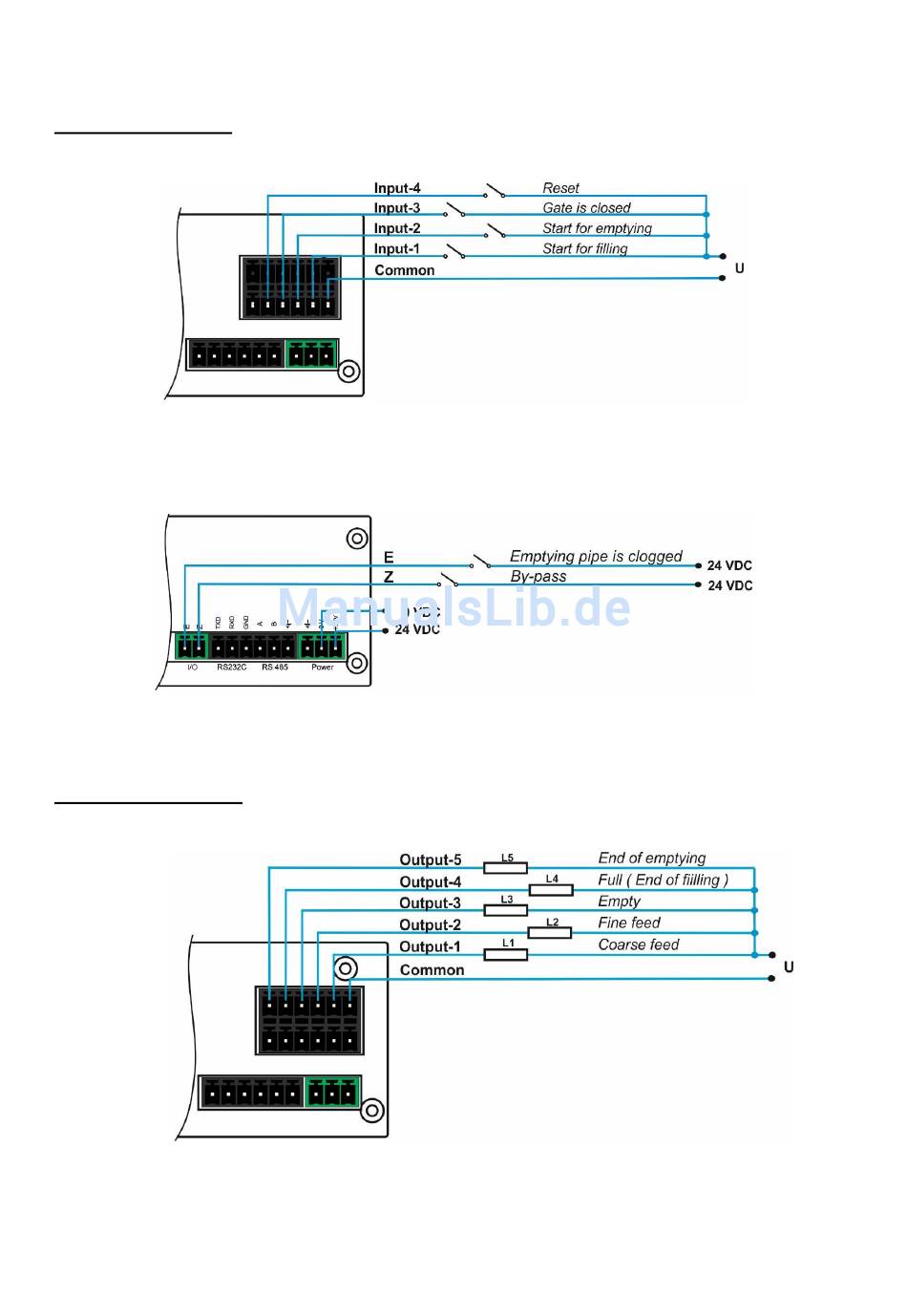

Die digitalen Eingänge werden angeschlossen wie in der
Abbildung 4.19 unten dargestellt.
Abbildung 4.19 – Anschluss der digitalen Eingänge
Abbildung 4.20 – Anschluss der nicht isolierten Eingänge
Die digitalen Ausgänge werden angeschlossen wie in der Abbildung 4.21 unten dargestellt.
Abbildung 4.21 – Anschluss der digitalen Ausgänge
