4.3.8 CANopen-Anschluss (nur FT-10 FLOW CO)

Die CANopen-Verbindung ist als geschirmtes Twisted-Pair-Kabel mit einer gemeinsamen GND-Leitung als
Datenbezugspotenzial auszuführen, wie unten in der Abbildung angezeigt. Die Datenlinienenden müssen mit
120Ohm Abschlusswiderständen bestückt werden.
CANopen-Stecker-Anschlussbelegung (DB9M)
Pin
1
2
3
4
5
6
7
8
9
Gehäuse
Achtung:
Verbinden Sie den Kabelschirm mit der Bezugserde. Die Verbindung des Schirms mit der
Bezugserde schützt Ihr Wägesystem vor möglichen EMV-Störungen.
Achtung:
Schließen Sie IndFace1X PC Software bevor Sie CANopen Kommunikation starten.
FT-10 Flow Technisches Handbuch, Rev. 1.1, Dezember 2016

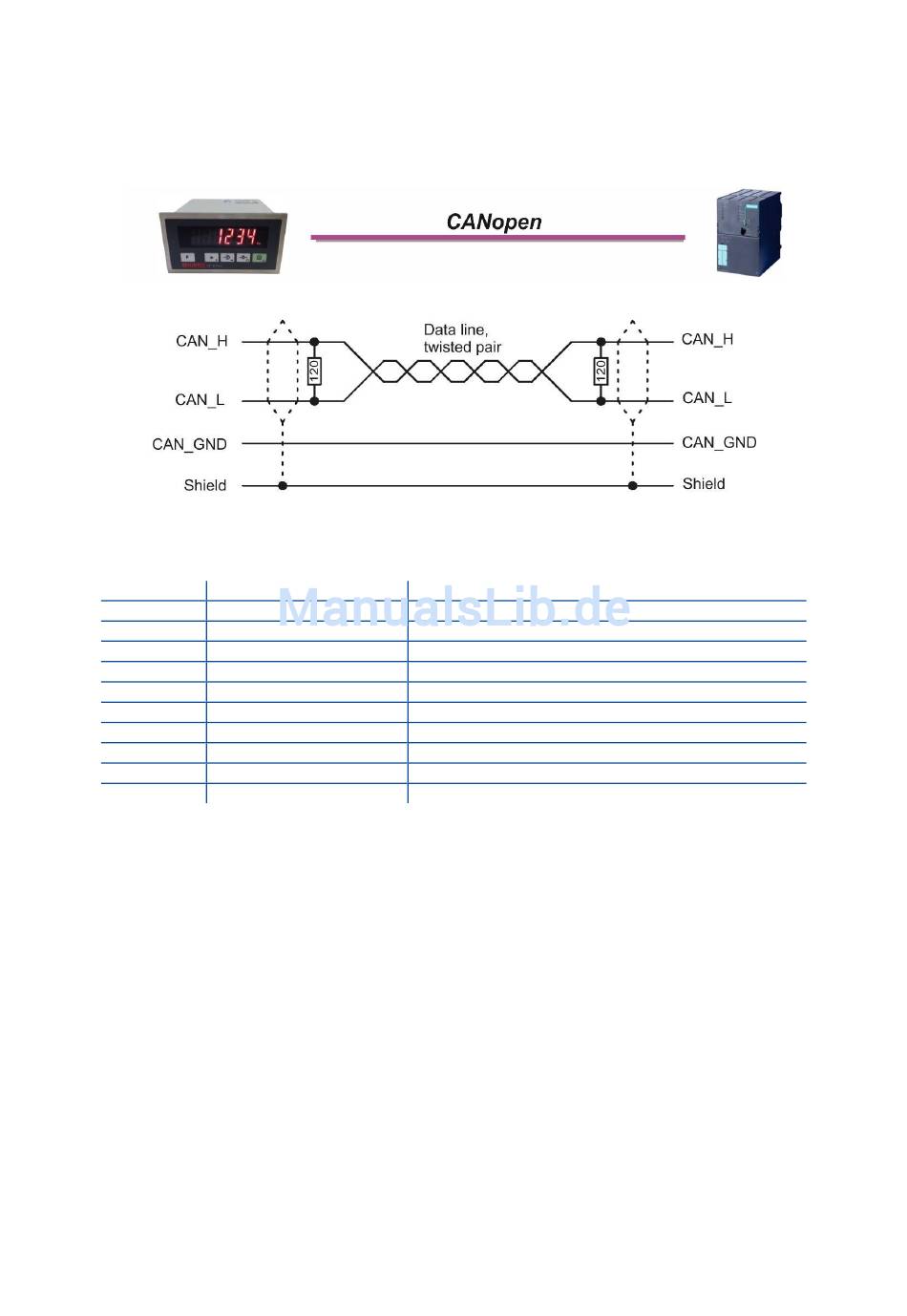

Abbildung 4.11 - FT-10 Flow CO serielle Schnittstelle-Anschluss
Signal
NC
CAN_L
CAN_GND
NC
CAN_SHIELD
CAN_H
NC
Kabelschirm
Tabelle 4.3 - FT-10 FLOW CO serielle Schnittstelle Anschluss
Beschreibung
nicht verwendet
CAN_L-Bus-Leitung (dominant ist Low)
GND-Leitung als Datenbezugspotenzial
nicht verwendet
Kabelschirm
optional reserviert
CAN_H-Bus-Leitung (dominant ist High)
nicht verwendet
optional reserviert
Kabelschirm mit Bezugserde verbinden
