4.3.1 Spannungsversorgung und Erdung

Die Versorgungsspannung des Indikators kann zwischen 12VDC und 28VDC liegen. Die Anschlussbelegung
des 24VDC-Versorgungssteckers ist in der Abbildung 4.1 unten zu sehen. Der Stecker befindet sich auf der
Rückseite des Indikators.
PE Wägezelle
Anschluß Kabelschirm
Die Qualität der Instrumentenerdung und der Schutzerdung bestimmt die Genauigkeit und die Sicherheit des
Gerätes. Schlechte Erdung kann bei elektrischen Kurzschlüssen zu unsicheren Bedingungen führen. Eine
gute Erdung ist für minimale elektrische Störsignale notwendig.
Es ist wichtig, dass das Gerät nicht in unmittelbarer Nachbarschaft zu Störquellen wie Leistungsschalter,
Motorsteuerungen, induktiven Lasten etc. eingebaut wird. Bei schlechter Netzqualität sollte eine eigene
Netzversorgung und Erdung in Betracht gezogen werden.
Sollten Service-Eingriffe in das Gerät notwendig werden, so muss dieses ausgeschaltet und mindestens 30
Sekunden abgewartet werden, bevor ein Eingriff erfolgen darf.
Achtung:
Verbinden Sie den Erde-Anschluss des 24VDC Steckers mit der Bezugserde.
4.3.2 Wägezellen-Anschluss
Zur Vermeidung von Schäden am Gerät und an den Wägezellen sollte der Anschluss der Wägezellen
sorgfältig durchgeführt und vor dem Einschalten des Indikators nochmals geprüft werden. Der Anschluss der
Wägezelle wird in Abbildung 4.2. gezeigt. Bei 4-Leiter-Anschluss müssen die Sense- (Sen) und
Speisungsanschlüsse (Exc) gleicher Polarität jeweils am Steckverbinder kurzgeschlossen werden. Bei der
Verwendung von Kabelanschlusskasten, sollte zwischen dem Kabelanschlusskasten und FT-10 Flow ein 6-
Leiter Kabel verwendet werden und die Anschlüsse Sens und Exc dort kurz geschlossen werden.
Achtung:
Bei 4-Leiter-Wägezellen schließen Sie die Sense-Leitungen mit den Speisungsleitungen kurz
(Abbildung 4.2). Nicht angeschlossene Sense-Leitungen können Signalmessfehler und damit
Ungenauigkeiten der Waage verursachen.
Achtung:
Den Kabelschirm der Wägezellen verbinden Sie entweder mit der Bezugserde oder dem
Schirmkontakt des Wägezellen-Steckers.
FT-10 Flow Technisches Handbuch, Rev. 1.1, Dezember 2016

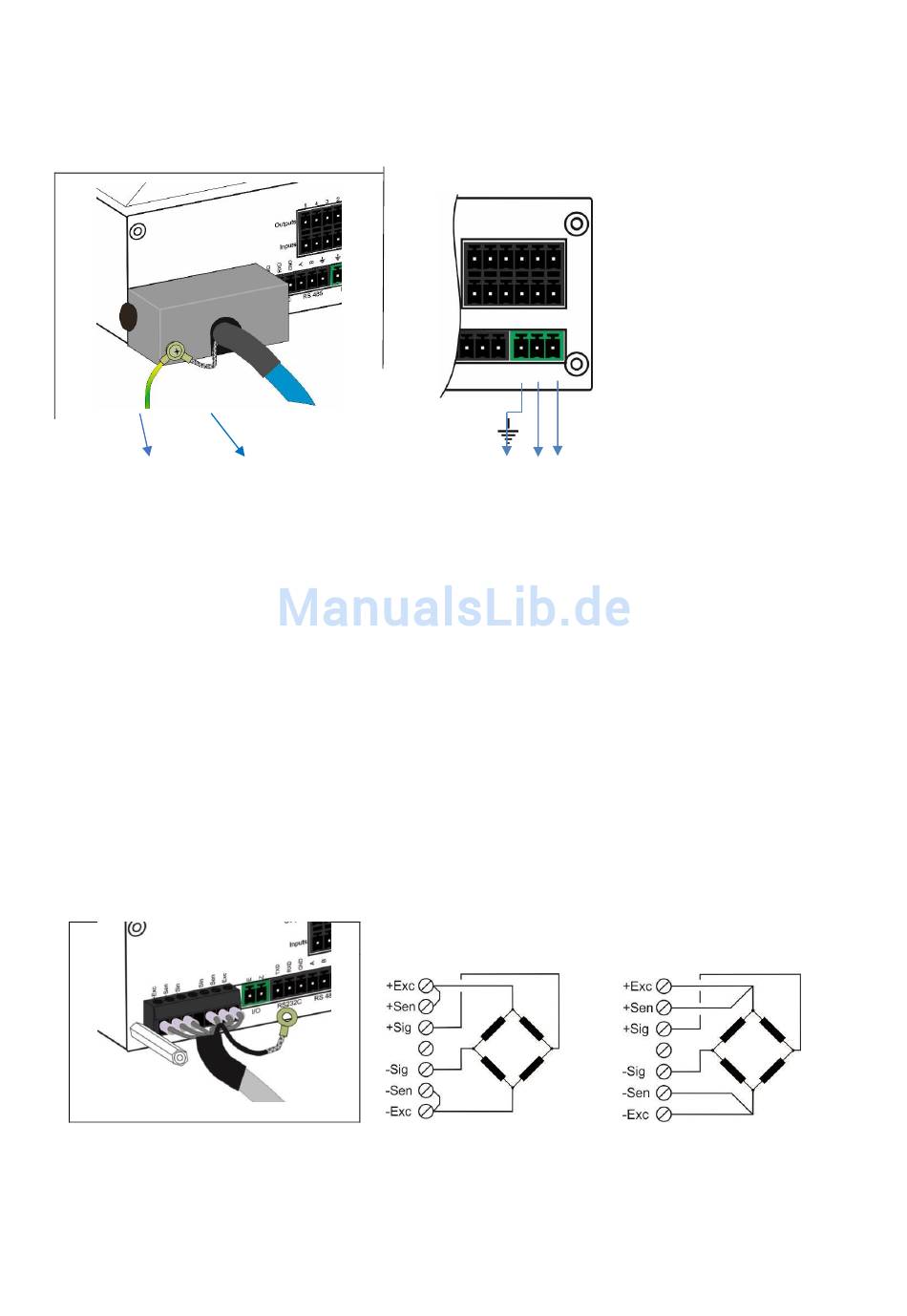

Abbildung 4.1 - Die Anschlussbelegung des 24VDC Steckers
4 wire LC connection
Abbildung 4.2
0V 24V
6 wire LC connection
–
Wägezellen-Anschluss
Die Anschlussbelegung
des 24 Volt-DC-Steckers
der FT-10-Serie
(Rückansicht)
Seite 15 von 108
