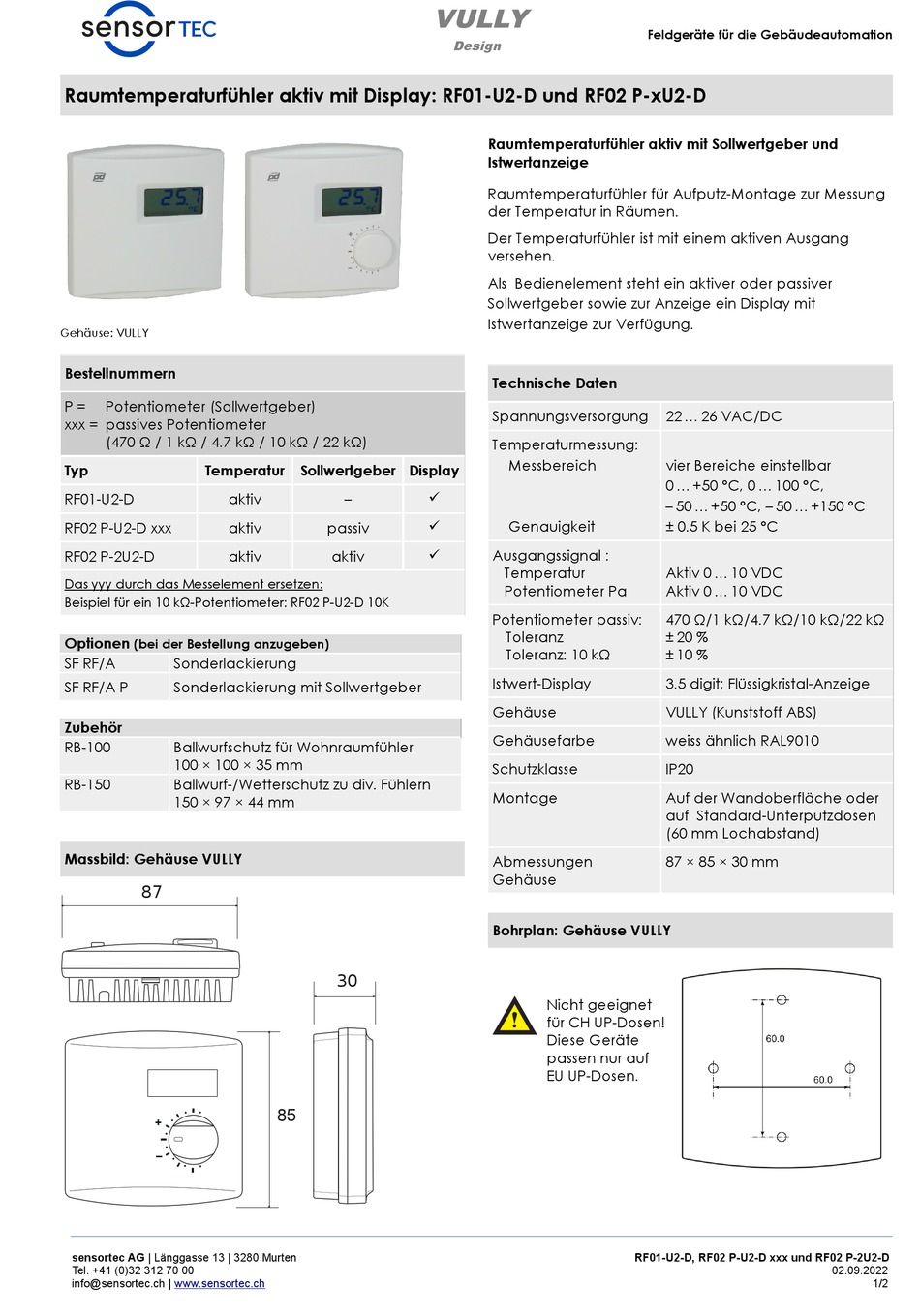

Sensortec RF01-U2-D Kurzanleitung

Raumtemperaturfühler aktiv mit Display: RF01-U2-D und RF02 P-xU2-D
Gehäuse: VULLY
Bestellnummern
P = Potentiometer (Sollwertgeber)
xxx = passives Potentiometer
(470 Ω / 1 kΩ / 4.7 kΩ / 10 kΩ / 22 kΩ)
Typ Temperatur
RF01-U2-D aktiv
RF02 P-U2-D xxx aktiv
RF02 P-2U2-D aktiv
Das yyy durch das Messelement ersetzen:
Beispiel für ein 10 kΩ-Potentiometer: RF02 P-U2-D 10K
Optionen
(bei der Bestellung anzugeben)
SF RF/A Sonderlackierung
SF RF/A P Sonderlackierung mit Sollwertgeber
Zubehör
RB-100 Ballwurfschutz für Wohnraumfühler
100 × 100 × 35 mm
RB-150 Ballwurf-/Wetterschutz zu div. Fühlern
150 × 97 × 44 mm
Massbild: Gehäuse VULLY
87
sensortec AG | Länggasse 13 | 3280 Murten
Tel. +41 (0)32 312 70 00
info@sensortec.ch | www.sensortec.ch
VULLY
Sollwertgeber Display
– 

passiv
aktiv 
30
85
Design
Raumtemperaturfühler aktiv mit Sollwertgeber und
Istwertanzeige
Raumtemperaturfühler für Aufputz-Montage zur Messung
der Temperatur in Räumen.
Der Temperaturfühler ist mit einem aktiven Ausgang
versehen.
Als Bedienelement steht ein aktiver oder passiver
Sollwertgeber sowie zur Anzeige ein Display mit
Istwertanzeige zur Verfügung.
Technische Daten
Spannungsversorgung
Temperaturmessung:
Messbereich
Genauigkeit
Ausgangssignal :
Temperatur
Potentiometer Pa
Potentiometer passiv:
Toleranz
Toleranz: 10 kΩ
Istwert-Display
Gehäuse
Gehäusefarbe
Schutzklasse
Montage
Abmessungen
Gehäuse
Bohrplan: Gehäuse VULLY
Nicht geeignet
für CH UP-Dosen!
Diese Geräte
passen nur auf
EU UP-Dosen.
Feldgeräte für die Gebäudeautomation
22 ... 26 VAC/DC
vier Bereiche einstellbar
0 ... +50 °C, 0 ... 100 °C,
– 50 ... +50 °C, – 50 ... +150 °C
± 0.5 K bei 25 °C
Aktiv 0 ... 10 VDC
Aktiv 0 ... 10 VDC
470 Ω/1 kΩ/4.7 kΩ/10 kΩ/22 kΩ
± 20 %
± 10 %
3.5 digit; Flüssigkristal-Anzeige
VULLY (Kunststoff ABS)
weiss ähnlich RAL9010
IP20
Auf der Wandoberfläche oder
auf Standard-Unterputzdosen
(60 mm Lochabstand)
87 × 85 × 30 mm
RF01-U2-D, RF02 P-U2-D xxx und RF02 P-2U2-D
02.09.2022
1/2
