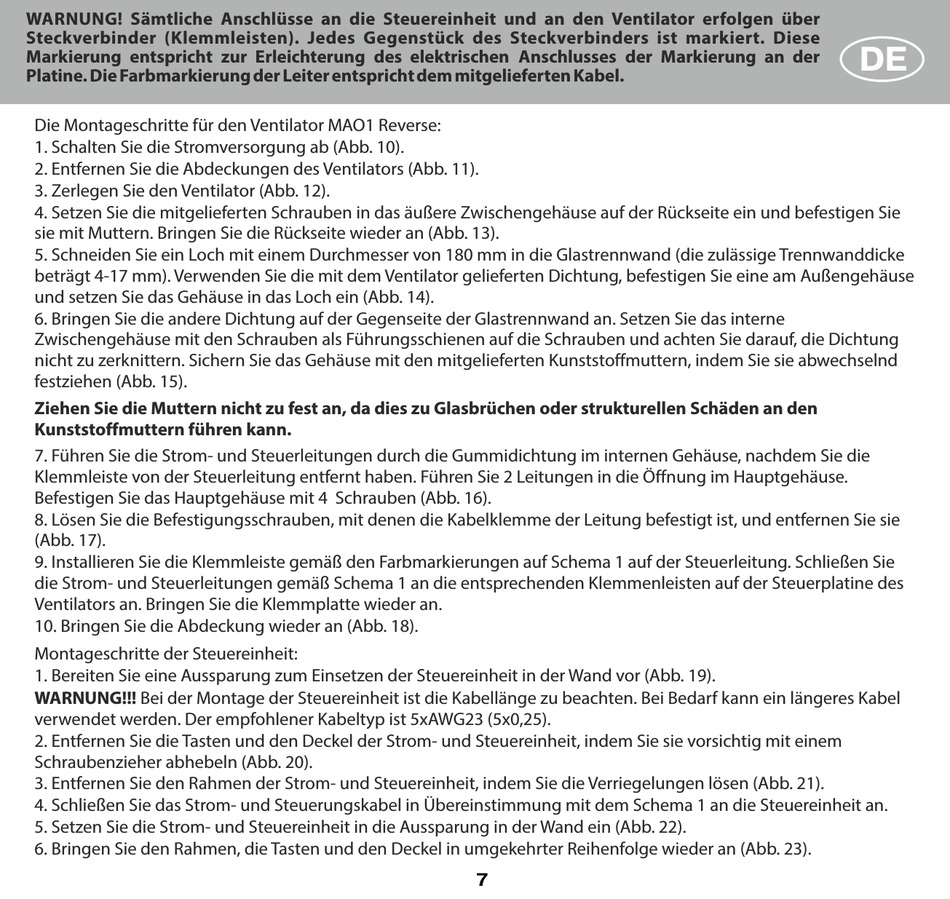

WARNUNG! Sämtliche Anschlüsse an die Steuereinheit und an den Ventilator erfolgen über
Steckverbinder (Klemmleisten). Jedes Gegenstück des Steckverbinders ist markiert. Diese
Markierung entspricht zur Erleichterung des elektrischen Anschlusses der Markierung an der
Platine. Die Farbmarkierung der Leiter entspricht dem mitgelieferten Kabel.
Die Montageschritte für den Ventilator MAO1 Reverse:
1. Schalten Sie die Stromversorgung ab (Abb. 10).
2. Entfernen Sie die Abdeckungen des Ventilators (Abb. 11).
3. Zerlegen Sie den Ventilator (Abb. 12).
4. Setzen Sie die mitgelieferten Schrauben in das äußere Zwischengehäuse auf der Rückseite ein und befestigen Sie
sie mit Muttern. Bringen Sie die Rückseite wieder an (Abb. 13).
5. Schneiden Sie ein Loch mit einem Durchmesser von 180 mm in die Glastrennwand (die zulässige Trennwanddicke
beträgt 4-17 mm). Verwenden Sie die mit dem Ventilator gelieferten Dichtung, befestigen Sie eine am Außengehäuse
und setzen Sie das Gehäuse in das Loch ein (Abb. 14).
6. Bringen Sie die andere Dichtung auf der Gegenseite der Glastrennwand an. Setzen Sie das interne
Zwischengehäuse mit den Schrauben als Führungsschienen auf die Schrauben und achten Sie darauf, die Dichtung
nicht zu zerknittern. Sichern Sie das Gehäuse mit den mitgelieferten Kunststoffmuttern, indem Sie sie abwechselnd
festziehen (Abb. 15).
Ziehen Sie die Muttern nicht zu fest an, da dies zu Glasbrüchen oder strukturellen Schäden an den
Kunststoffmuttern führen kann.
7. Führen Sie die Strom- und Steuerleitungen durch die Gummidichtung im internen Gehäuse, nachdem Sie die
Klemmleiste von der Steuerleitung entfernt haben. Führen Sie 2 Leitungen in die Öffnung im Hauptgehäuse.
Befestigen Sie das Hauptgehäuse mit 4 Schrauben (Abb. 16).
8. Lösen Sie die Befestigungsschrauben, mit denen die Kabelklemme der Leitung befestigt ist, und entfernen Sie sie
(Abb. 17).
9. Installieren Sie die Klemmleiste gemäß den Farbmarkierungen auf Schema 1 auf der Steuerleitung. Schließen Sie
die Strom- und Steuerleitungen gemäß Schema 1 an die entsprechenden Klemmenleisten auf der Steuerplatine des
Ventilators an. Bringen Sie die Klemmplatte wieder an.
10. Bringen Sie die Abdeckung wieder an (Abb. 18).
Montageschritte der Steuereinheit:
1. Bereiten Sie eine Aussparung zum Einsetzen der Steuereinheit in der Wand vor (Abb. 19).
WARNUNG!!! Bei der Montage der Steuereinheit ist die Kabellänge zu beachten. Bei Bedarf kann ein längeres Kabel
verwendet werden. Der empfohlener Kabeltyp ist 5xAWG23 (5x0,25).
2. Entfernen Sie die Tasten und den Deckel der Strom- und Steuereinheit, indem Sie sie vorsichtig mit einem
Schraubenzieher abhebeln (Abb. 20).
3. Entfernen Sie den Rahmen der Strom- und Steuereinheit, indem Sie die Verriegelungen lösen (Abb. 21).
4. Schließen Sie das Strom- und Steuerungskabel in Übereinstimmung mit dem Schema 1 an die Steuereinheit an.
5. Setzen Sie die Strom- und Steuereinheit in die Aussparung in der Wand ein (Abb. 22).
6. Bringen Sie den Rahmen, die Tasten und den Deckel in umgekehrter Reihenfolge wieder an (Abb. 23).
