TOOLCRAFT RAS-200 Bedienungsanleitung
Inhaltszusammenfassung für TOOLCRAFT RAS-200

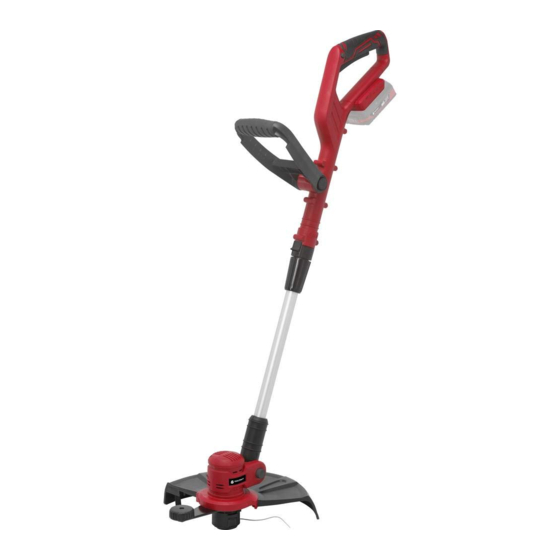

- Seite 1 Original-Bedienungsanleitung RAS-200 Akku-Rasentrimmer Best.-Nr. 2149350 Seite 2 - 19 Original Operating Instructions RAS-200 Battery-powered lawn trimmer Item no. 2149350 Page 20 - 37...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung ..............................4 Bestimmungsgemäße Verwendung ........................5 Lieferumfang ................................5 Merkmale und Funktionen ...........................5 Sicherheitshinweise .............................6 a) Besondere Sicherheitshinweise ........................6 b) Allgemein ...............................8 c) Betrieb des Rasentrimmers ...........................8 d) Restgefahren ...............................10 e) Akkus ................................10 Bedienelemente ..............................11 Montage ................................12 a) Schutzabdeckung befestigen ........................12 b) Kantenlaufrad befestigen ..........................13 c) Zusatzgriff befestigen ..........................13... -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Symbol-Erklärung
2. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. -
Seite 5: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Das Produkt dient zum Trimmen kleiner Rasenflächen und Rasenkanten. Das Produkt wird mit einem wiederaufladbaren Akku betrieben. Das Gerät ist nur zur Verwendung im privaten Bereich konstruiert worden. Eine gewerbliche Verwendung ist nicht vorgesehen. Der Rasentrimmer darf nicht in öffentlichen Gärten, Parkanlagen, Sportstätten, Strassen usw., sowie in landwirtschaftlichen und forstwirtschaftlichen Bereichen verwendet werden. -
Seite 6: Sicherheitshinweise
6. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. - Seite 7 • Verwenden Sie die Kante der Schutzabdeckung, um den Rasentrimmer von Wänden, Oberflächen und verschiedenen empfindlichen Objekten fern zu halten. • Verwenden Sie den Rasentrimmer niemals ohne Schutzabdeckung. VORSICHT! Die Schutzabdeckung ist wichtig für Ihre Sicherheit, die Sicherheit anderer Personen, sowie für die ordnungsgemäße Funktion des Rasentrimmers.
-
Seite 8: Allgemein
• Der Rasentrimmer muss gemäß dieser Anleitung verwendet werden und nur in einer vertikalen Relation zum Boden. Jede andere Position ist gefährlich. • Prüfen Sie regelmäßig, dass die Schrauben korrekt gesichert sind. b) Allgemein • Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern. •... - Seite 9 • Verhindern Sie ein ungewolltes Einschalten des Werkzeugs. Überzeugen Sie sich immer, dass der Ein/Aus-Schalter ausgeschaltet ist, wenn Sie das Gerät ablegen, aufnehmen oder tragen und bevor Sie den Akku ein- oder ausstecken. Tragen Sie das Werkzeug nicht mit dem Finger am Ein/Aus-Schalter. Setzen Sie niemals Sicherheitsvorrichtungen außer Kraft oder betreiben das Gerät mit defekten, fehlenden oder nicht montierten Schutzvorrichtungen.
-
Seite 10: D) Restgefahren
• Lassen Sie das Gerät nicht unbeaufsichtigt, solange es mit dem Akku verbunden ist. Trennen Sie den Akku vom Gerät, bevor Sie sich entfernen. • Verwenden Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. Ein Augenblick der Unachtsamkeit kann zu ernsthaften Verletzungen führen. • Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer eine Schutzbrille, feste Schuhe, lange Hosen, einen Gehörschutz und Schutzhandschuhe. -
Seite 11: Bedienelemente
• Laden Sie den Akku regelmäßig nach, auch wenn das Produkt nicht benötigt wird. Durch die verwendete Akkutechnik ist dabei keine vorherige Entladung des Akkus erforderlich. • Laden Sie den Akku des Produkts niemals unbeaufsichtigt. • Platzieren Sie das Produkt beim Ladevorgang auf einer hitzeunempfindlichen Oberfläche. Eine gewisse Erwärmung beim Ladevorgang ist normal. 7. -
Seite 12: Montage
1 Rastschalter 8 Taste für Schnittwinkeleinstellung 2 Hauptgriff 9 Schutzabdeckung 3 Ein-/Ausschalter 10 Fadenspule 4 Akkuaufnahme (Akku nicht enthalten) 11 Kantenlaufrad 5 Griffverstellung 12 Schneidkopf 6 Teleskopstangen-Drehverschluss 13 Taste für Griffwinkeleinstellung 7 Teleskopstange 14 Zusatzgriff 8. Montage Vor der Inbetriebnahme muss der Rasentrimmer montiert werden. Befolgen Sie hierzu die folgenden Schritte. •... -
Seite 13: B) Kantenlaufrad Befestigen
Abb. 3 hier Schutzabdeckung festschrauben Faden bis zum Schneidmesser herausziehen • Die Schraube für die Schutzabdeckung von oben einsetzen und festschrauben. Achten Sie darauf, dass sich das Schraubloch gemäß Abb. 1 direkt darunter befindet. b) Kantenlaufrad befestigen Abb. 4 (11) • Befestigen Kantenlaufrad 2 Schrauben, wie in Abb. 4 dargestellt. c) Zusatzgriff befestigen Abb. -
Seite 14: Inbetriebnahme
9. Inbetriebnahme a) Schneidfaden prüfen. • Prüfen Sie vor dem Beginn der Arbeiten, dass die Fadenlänge bis zum Schneidmesser der Schutzabdeckung reicht (siehe Abb. 3). • Falls dies nicht der Fall ist, stellen Sie die Fadenlänge entsprechend ein. Drücken Sie die Taste an der Fadenspule (10) und ziehen Sie gleichzeitig den Faden heraus. -
Seite 15: Schnittwinkel Einstellen
Schnittwinkel einstellen • Der Schnittwinkel kann in verschiedene Positionen eingestellt werden. • Drücken Sie die Taste für die Schnittwinkeleinstellung (8) und stellen Sie den Schnittwinkel nach Bedarf ein. Geben Sie die Taste frei und stellen Sie den Schneidkopf ein bis er einrastet. d) Rasen trimmen Tragen Sie bei der Arbeit mit dem Rasentrimmer eine geeignete Schutzausrüstung, bestehend aus Schutzbrille, Gehörschutz, Schutzhandschuhe, festes schützendes Schuhwerk, sowie Kleidung mit langen... -
Seite 16: Fadenspule Wechseln
• Vermeiden Sie es, harte Objekte zu treffen. Dies schont den Schneidfaden. • Wenn Sie um Bäume, Büsche oder Rasenkanten aus Stein herum schneiden, halten Sie den Rasentrimmer mit dem Kantenlaufrad (11) auf Abstand. So kommen diese Objekte nicht in Kontakt mit dem Faden. •... -
Seite 17: Fehlerbehebung
10. Fehlerbehebung Vor jeder Fehlerbehebung muss das Produkt ausgeschaltet und der Akku entfernt sein. Problem Mögliche Ursache Fehlerbehebung Fadenführung funktioniert • Schneidfaden ist aufgebraucht. • Neue Fadenspule einsetzen. nicht. • Schneidfaden hat sich • Versuchen Sie die Blockierung zu beheben verklemmt oder ist angerissen. -
Seite 18: Konformitätserklärung (Doc)
12. Konformitätserklärung (DOC) Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der folgenden Richtlinien entspricht. 2006/42/EC, 2014/30/EU, 2000/14/EC as amended by 2005/88/EC Es wurde in Übereinstimmung mit folgenden Normen hergestellt: EN 60335-1:2012+A11:2014, EN 50636-2-91:2014 EN 55014-1:2017, EN 55014-2:2015 ISO 11094:1991, EN ISO 3744:1995, EN ISO 3744:2010 &... -
Seite 19: Technische Daten
14. Technische Daten Akku ..............1x Li-ion Akku / 20 V / 2 Ah oder 4 Ah Akku-Betriebszeit ..........ca. 12 Min. (2 Ah Akku) ca. 25 Min. (4 Ah Akku) Spulendrehzahl ..........max. 8500 U/min. Trimmer line ............Durchmesser: Ø 1,6 mm Material: Nylon Länge: 3 m Schnittbereich ...........Ø... - Seite 40 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2020 by Conrad Electronic SE.
