2 Automatisierungslösung
2.3 Prinzip der Laststeuerung
Die Überwachung des Leistungslimits liegt allein in der Hand des EVU-Kunden.
Hinweis
Der Energieversorger liefert dem Kunden keinerlei verwertbare Daten (EVU-
Messwerte, Warnungen), die zur rechtzeitigen Abschaltung von Verbrauchern
herangezogen werden könnten. Der EVU-Kunde muss also darauf vertrauen,
dass seine eigenen Messungen und Berechnungen – die Gegenstand dieses
Applikationsbeispiels sind – den Messungen und Berechnungen des EVUs so
nah wie möglich kommen.

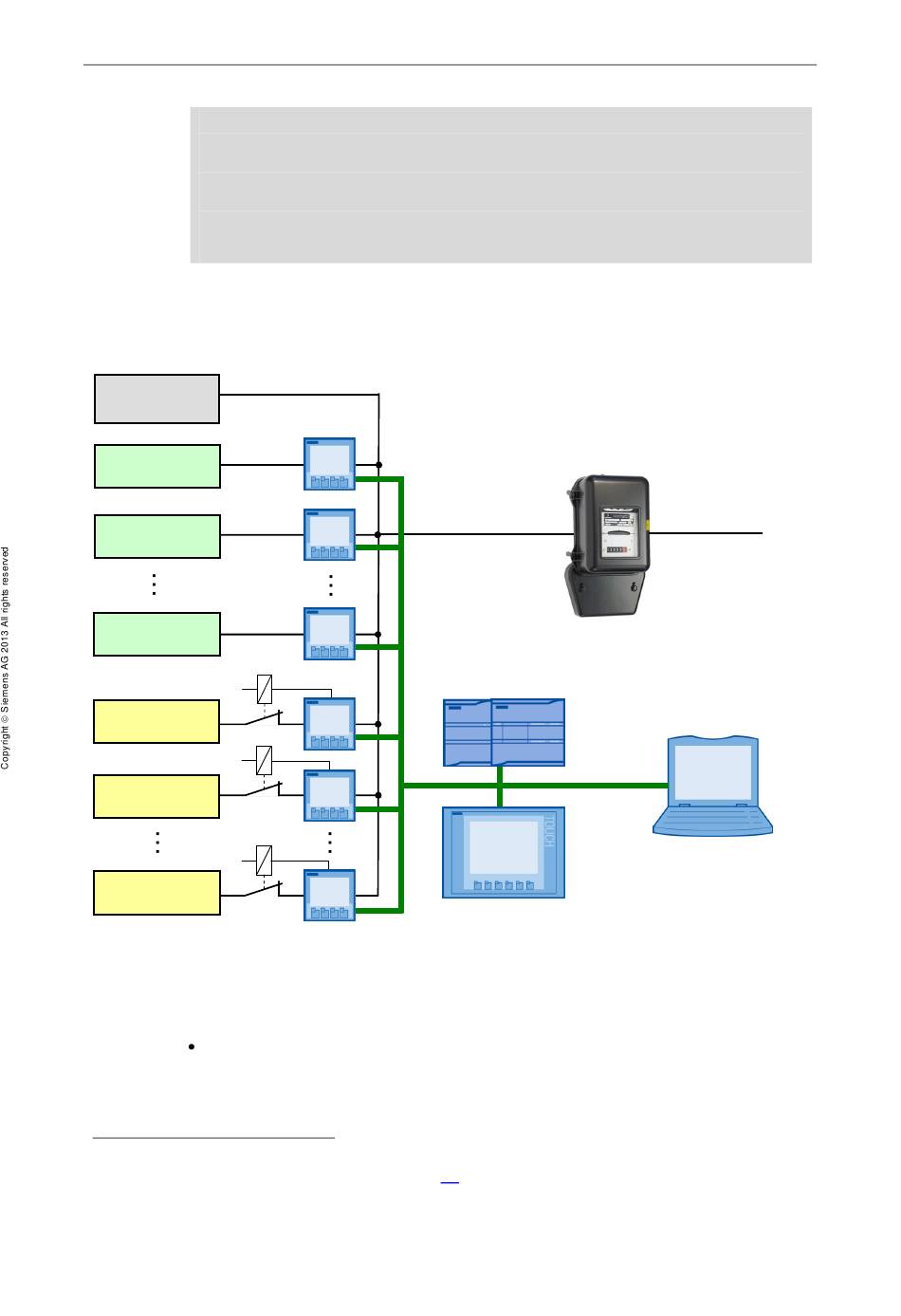

Abbildung 2-2: Datenerfassung und Schaltbefehle
Grundlast,
Verluste
Verbraucher 1
(nicht abschaltbar)
Verbraucher 2
(nicht abschaltbar)
Verbraucher n
(nicht abschaltbar)
Verbraucher 1
(abschaltbar)
Verbraucher 2
(abschaltbar)
Verbraucher n
(abschaltbar)
Messdaten der SENTRON PAC3200 Geräte
Die Multifunktionsmessgeräte stellen eine Vielzahl von Daten zur Verfügung. Für
diese Applikation wird die folgende Auswahl an Messwerten von jedem SENTRON
PAC benötigt und an die Steuerung übertragen:
Wirkarbeit Bezug Tarif 1 (Wh)
Das Gerät kann zwischen Bezug und Lieferung (z. B. generatorischer Betrieb)
der Energie unterscheiden. Ferner ist es möglich, die Wirkarbeit wahlweise in
Tarif 1 oder Tarif 2 aufzusummieren
2
Die SENTRON PAC3200 Geräte haben einen Digitaleingang, der als Tarifumschaltung
parametriert werden kann. Siehe Kap. 9.2.6 in /1/. Die Applikation verwendet die
Defaulteinstellung, in der der Eingang keine Funktion hat und die elektrische Arbeit im Hochtarif
(HT) aufsummiert wird.
8
PAC
3200
PAC
3200
PAC
3200
PM1207
PAC
3200
PAC
3200
PAC
3200
KTP600
2
Lasten schalten mit S7-1200 und SENTRON PAC3200
Messung der elektrischen Arbeit
und Leistung durch das EVU
S7-1200
