2 Automatisierungslösung

2.1 Erforderliche Grundkenntnisse

2 Automatisierungslösung
2.1 Erforderliche Grundkenntnisse
Zum Verständnis des Applikationsbeispiels sind allgemeine Kenntnisse auf dem
Gebiet der Elektrotechnik erforderlich.
Für Montage und Anschluss wird die Kenntnis der einschlägigen
Sicherheitsbestimmungen und Normen vorausgesetzt.
Sie sollten im Umgang mit speicherprogrammierbaren Steuerungen, insbesondere
SIMATIC S7-1200 und dem TIA-Portal als Programmier- und
Inbetriebnahmeplattform vertraut sein.
Kenntnisse bezüglich Lastmanagement und Energiebezugsoptimierung sind von
Vorteil.
2.2

Komponenten

Zur Laststeuerung wird eine SIMATIC CPU S7-1200 (siehe /2/) verwendet.
Zur Messung der Leistung bzw. der elektrischen Arbeit der Verbraucher
kommen Multifunktionsmessgeräte SENTRON PAC3200 zum Einsatz.
Als HMI wird ein Bediengerät KTP600 verwendet (siehe /10/).
2.2.1

SENTRON PAC3200

Den Link auf das Gerätehandbuch des verwendeten Multifunktionsmessgeräts
finden Sie bei den Literaturhinweisen (/1/).

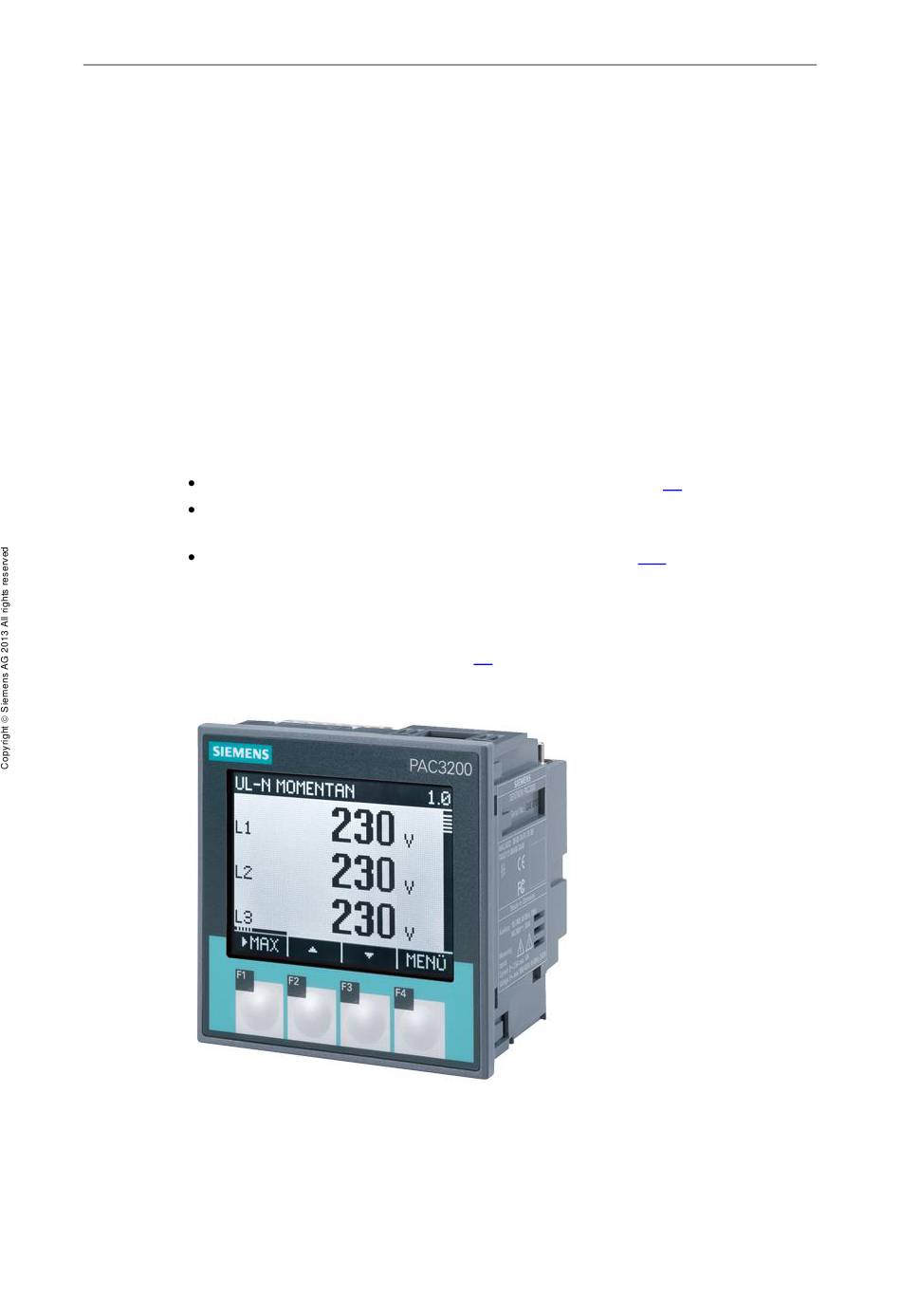

Abbildung 2-1: SENTRON PAC3200
Im Folgenden soll das Gerät kurz vorgestellt werden.
Beschreibung
Das SENTRON PAC3200 ist ein Multifunktionsmessgerät zur Anzeige aller
relevanten Netzparameter in der Niederspannungs-Energieverteilung. Es ist in der
6
