D

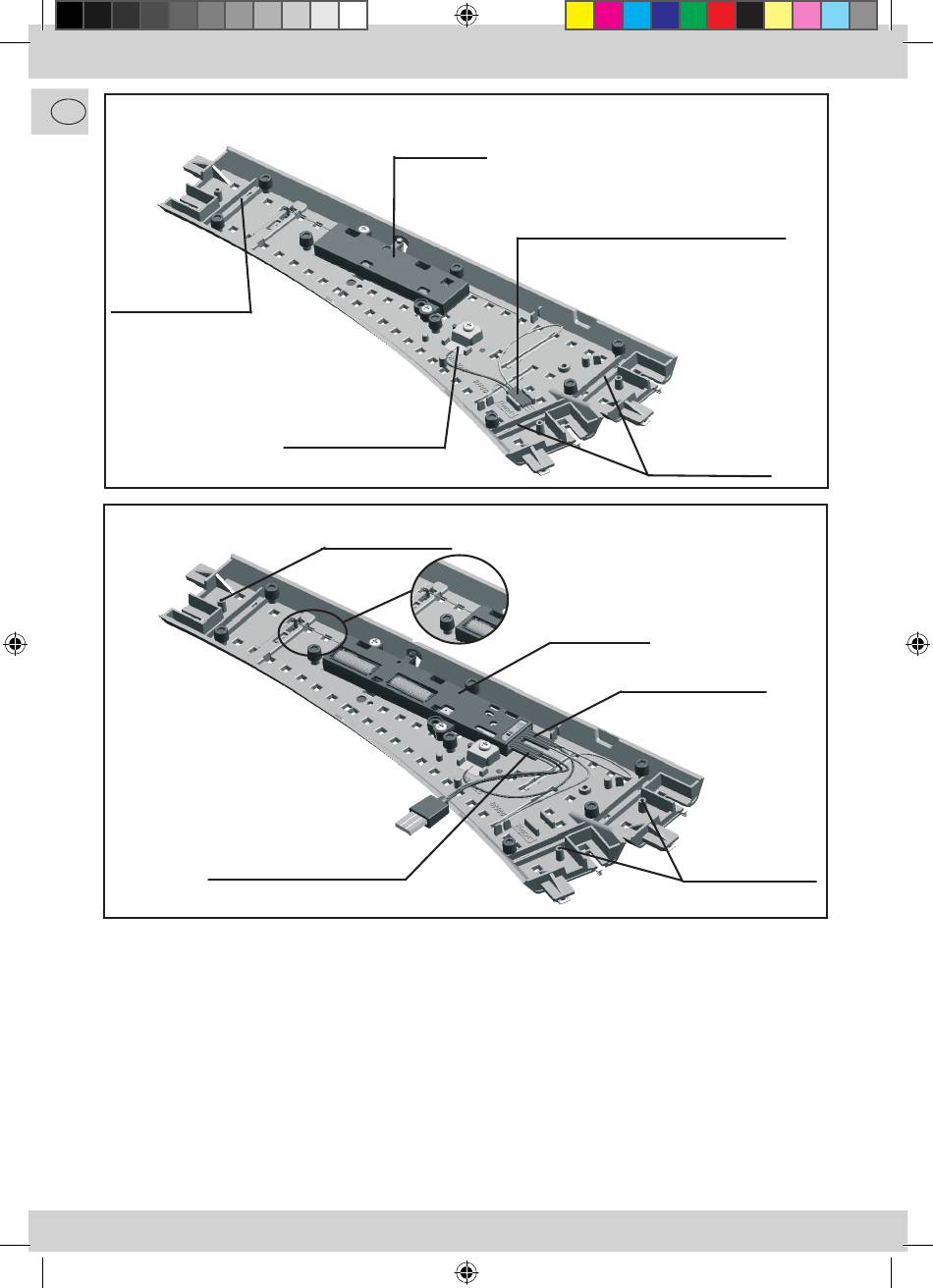

Fig. 9
Einbaumulde für
Schaltkontakt
Fig. 10
Anschlusskabel zum Betrieb
des Weichenantriebes
Einbau des Elektroantriebes
Nach Lösen der Befestigungsschrauben des Handantriebes kann dieser entfernt werden. Zum Einsetzen
des Elektroantriebes wird zuerst die Stellfeder in die Öse (Fig.10) des Stellschiebers eingeführt und erst
danach der Elektroantrieb mit den Schraublaschen über den Befestigungssäulen positioniert. Nach dem
der Elektroantrieb seine korrekte Lage eingenommen hat, kann dieser wieder mit den Schrauben befestigt
werden. Zum Schutze der Spulen empfiehlt es sich, den beiliegenden Aufkleber entsprechend anzubringen
(Fig. 11).
Der elektrische Weichenantrieb ist sicherheitshalber mit einer Endabschaltung ausgestattet. Diese verhin-
dert, dass nach vollzogenem Stellvorgang an der jeweiligen Spule keine Spannung mehr anliegt und somit
eine Überhitzung vermieden wird.
Außerdem beinhaltet der elektrische Weichenantrieb ein Schaltelement, mit dem eine Polarisierung des
Weichenherzstücks ermöglicht wird.
6
6
8061140920 VIII_2009.indd 6
Handantrieb
Anschlusskontakt zum
Weichenherzstück
Führung für
Befestigungsnagel
Anschlussstecker zur Polarisierung des
Weichenherzstückes in Parkposition
Einbaumulde für
Schaltkontakt
Elektroantrieb
Angeschlossener
Polarisierungsstecker
Führung für
Befestigungsnagel
