die über dem Display befindliche LED Sync. Tritt ein Fehler
auf, wird im Display kein Netz angezeigt.
Sobald Schicht 1 erfolgreich aufgebaut ist, leuchtet LED
Sync kontinuierlich auf.
Erfolgreicher Aufbau der Schicht
kontinuierliches Leuchten der LED L2 an.
Wurden bei der Schicht-2 Erkennung beide Modi
(P-P / P-MP) gefunden, wird ein Auswahlmenü
eingeblendet, mit dem der Anwender den Modus
manuell auswählen kann.
Tritt kein Fehler auf, zeigt ARGUS den gefundenen
Anschluss und den Anschluss-Modus in der dritten
Displayzeile an. Zusätzlich wird eine qualitative Beurteilung
des Pegels eingeblendet.
ARGUS ermittelt automatisch das Protokoll bzw. stellt das
gespeicherte Protokoll ein (siehe auf Seite 143 "D-Kanal-
Protokoll einstellen") und versucht die Schicht 3 aufzubauen
(LED L3 leuchtet). Gleichzeitig wird der B-Kanal-Test
gestartet und das Ergebnis ebenfalls angezeigt.
ARGUS befindet sich anschließend stabil in der Status-
anzeige des Hauptmenüs.

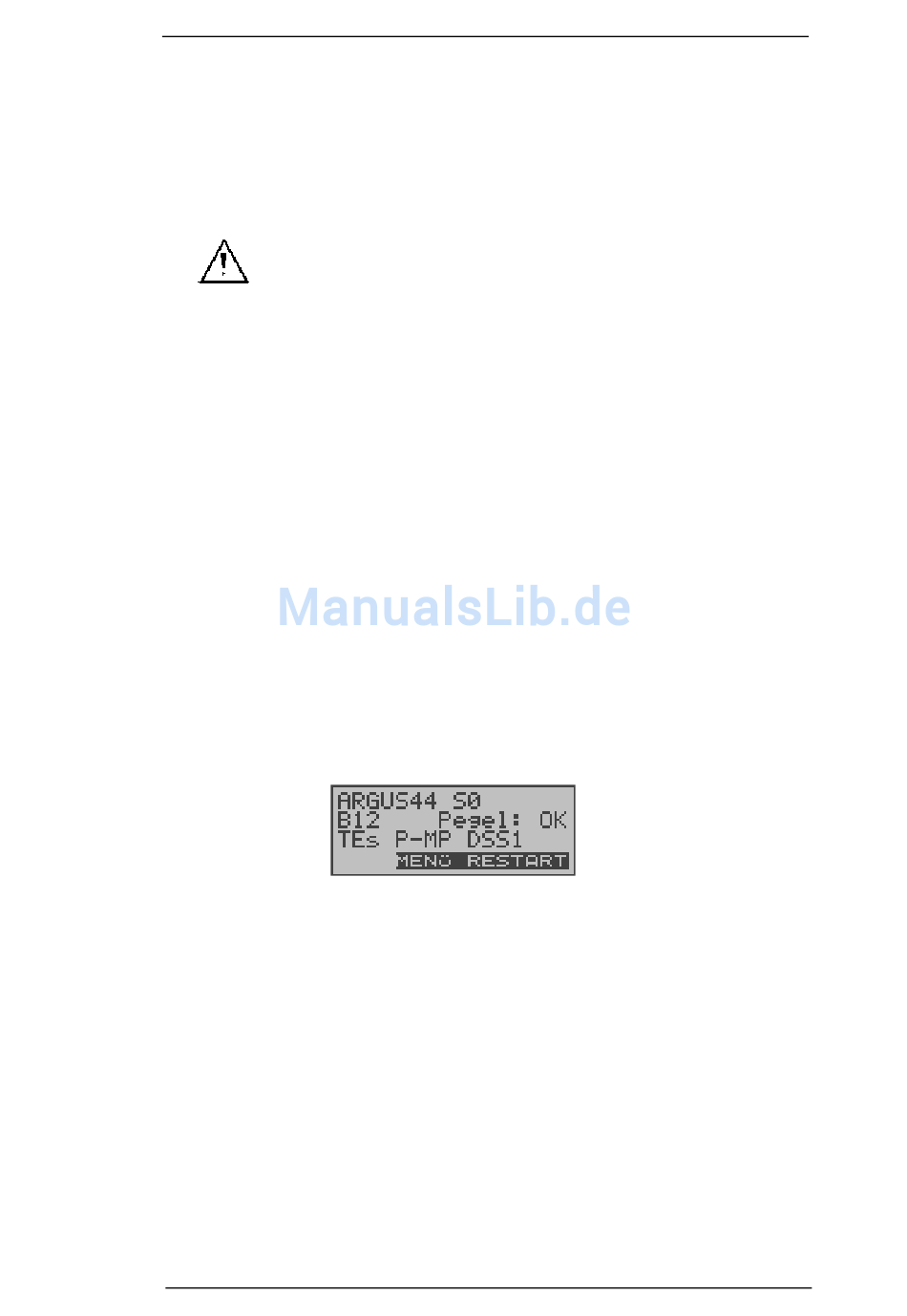

Beispiel Statusanzeige:
Es handelt sich um einen S
dem Protokoll DSS1.
Anzeige der Buskonfiguration (D-Kanal Schicht 2 Modus) in
der dritten Zeile:
P-P
= Punkt-zu-Punkt
P-MP
= Punkt-zu-Mehrpunkt
Im Beispiel sind beide B-Kanäle verfügbar:
B12
Beide Kanäle verfügbar
B1-
Nur B-Kanal 1 verfügbar
B-2
Nur B-Kanal 2 verfügbar
B--
Kein B-Kanal verfügbar
ARGUS 44
6 Automatische Anschlussüberprüfung
2 zeigt ARGUS durch
-Mehrgeräte-Anschluss
0
mit
29
