SICK InspectorP64x Betriebsanleitung Seite 32

6
ELEKTRISCHE INSTALLATION
6.3.1 Anschluss InspectorP6xx an CDB650-204
Device 4
Interfaces 5
1
2
3

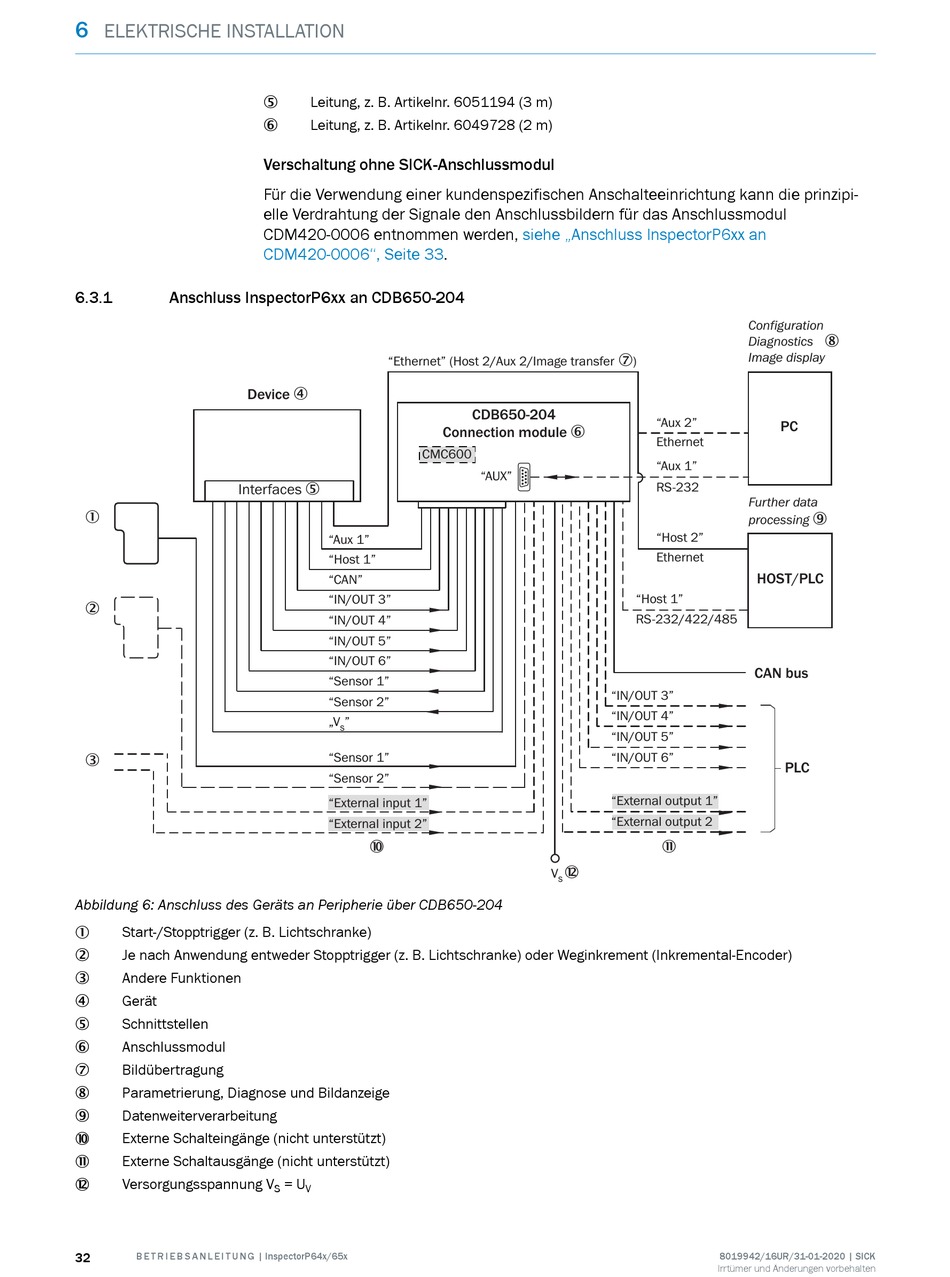

Abbildung 6: Anschluss des Geräts an Peripherie über CDB650-204
Start-/Stopptrigger (z. B. Lichtschranke)
1
Je nach Anwendung entweder Stopptrigger (z. B. Lichtschranke) oder Weginkrement (Inkremental-Encoder)
2
Andere Funktionen
3
Gerät
4
Schnittstellen
5
Anschlussmodul
6
Bildübertragung
7
Parametrierung, Diagnose und Bildanzeige
8
Datenweiterverarbeitung
9
Externe Schalteingänge (nicht unterstützt)
ß
Externe Schaltausgänge (nicht unterstützt)
à
Versorgungsspannung V
á
32 B E T R I E B S A N L E I T U N G | InspectorP64x/65x
Leitung, z. B. Artikelnr. 6051194 (3 m)
5
Leitung, z. B. Artikelnr. 6049728 (2 m)
6
Verschaltung ohne SICK-Anschlussmodul
Für die Verwendung einer kundenspezifischen Anschalteeinrichtung kann die prinzipi‐
elle Verdrahtung der Signale den Anschlussbildern für das Anschlussmodul
CDM420-0006 entnommen werden,
CDM420-0006", Seite 33.
"Ethernet" (Host 2/Aux 2/Image transfer
CMC600
"Aux 1"
"Host 1"
"CAN"
"IN/OUT 3"
"IN/OUT 4"
"IN/OUT 5"
"IN/OUT 6"
"Sensor 1"
"Sensor 2"
„V "
S
"Sensor 1"
"Sensor 2"
"External input 1"
"External input 2"
ß
= U
S V
siehe „Anschluss InspectorP6xx an
7
CDB650-204
Connection module 6
"AUX"
"IN/OUT 3"
"IN/OUT 4"
"IN/OUT 5"
"IN/OUT 6"
"External output 1"
"External output 2
á
V
S
Configuration
Diagnostics
Image display
)
"Aux 2"
PC
Ethernet
"Aux 1"
RS-232
Further data
processing
"Host 2"
Ethernet
HOST/PLC
"Host 1"
RS-232/422/485
CAN bus
PLC
à
8019942/16UR/31-01-2020 | SICK
Irrtümer und Änderungen vorbehalten
