- Seite 1 K 7000 Chain Operator's manual 2-25 Manuel d'utilisation 26-51 Gebruiksaanwijzing 52-76 Bedienungsanweisung 77-102...
-
Seite 77: Einleitung

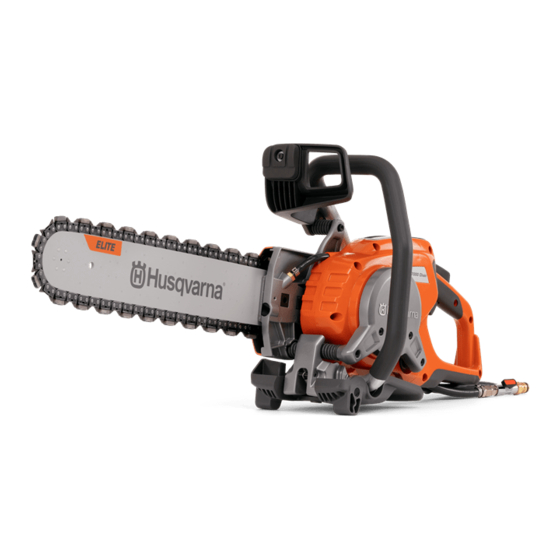

Einleitung Gerätebeschreibung Wir arbeiten laufend daran, Ihre Sicherheit und die Effektivität während des Betriebs zu verbessern. Ihr Die Husqvarna K 7000 Chain ist eine tragbare, Servicehändler steht Ihnen gerne für weitere handgeführte Schneidmaschine. Um das Gerät zu Informationen zur Verfügung. -
Seite 78: Symbole Auf Dem Gerät
Verletzungen des Bedieners oder anderer Typenschild Personen verursachen. Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. Husqvarna K7000 Chain Lesen Sie die Bedienungsanleitung HID 970449701 4NE sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das 2019 472000402 Gerät verwenden. -
Seite 79: Sicherheit
• ein Zubehörteil mit dem Gerät verwendet wird, das • das Gerät nicht bei einem zugelassenen Service nicht vom Hersteller stammt oder nicht vom Center oder von einem zugelassenen Fachmann Hersteller zugelassen ist. repariert wird. Sicherheit Sicherheitsdefinitionen Personen in der Nähe befinden. Durch Ablenkungen können Sie die Kontrolle über das Werkzeug Warnungen, Vorsichtsmaßnahmen und Hinweise verlieren. -
Seite 80: Verwendung Und Pflege Von Elektrowerkzeugen
Medikamenten stehen. Bei der Arbeit mit seine Arbeit bei bestimmungsgemäßem Einsatz Elektrowerkzeugen können bereits kurze Phasen der besser und sicherer. Unaufmerksamkeit zu schweren Verletzungen • Benutzen Sie das Elektrowerkzeug nicht, wenn es führen. sich nicht am Schalter ein- und ausschalten lässt. •... -
Seite 81: Sicherheitswarnung Schneidmaschine
Aufmerksamkeit. Unachtsamkeit kann zu schweren Ansammlung von pulverisiertem Metall kann zu Verletzungen bis hin zum Tod führen. elektrischen Gefahren führen. • Betreiben Sie das Elektrowerkzeug nicht in der Nähe Service von entflammbaren Materialien. Entstehende Funken könnten diese Materialien entzünden. • Lassen Sie das Elektrowerkzeug von einem qualifizierten Fachmann reparieren, und bestehen Rückschläge und Warnhinweise... -
Seite 82: Sicherheitshinweise Für Den Betrieb
Kleidung, die volle Bewegungsfreiheit Rückschlag auf Seite vermieden werden kann. Siehe gewährt. Durch Schneiden werden Funken erzeugt, 87 . die Ihre Kleidung entzünden können. Husqvarna • Führen Sie alle Sicherheitskontrollen, Wartungen empfiehlt das Tragen von feuerfester Baumwolle und Servicemaßnahmen durch, die in dieser oder schwerem Jeansstoff. -
Seite 83: Schutz Vor Vibrationen
Sicherheitsvorrichtungen durch. Wenn die Geräts kann zu Verletzungen des Anwenders führen Sicherheitsvorrichtungen defekt sind, wenden Sie oder Symptome verstärken. Es kann zu sich an Ihre autorisierte Husqvarna-Servicewerkstatt. Verletzungen an Fingern, Händen, Handgelenken, Armen, Schultern und/oder Nerven sowie bei der •... -
Seite 84: Gashebelsperre Und Ein-/Aus-Ventil Für Das Wasser
Gashebelsperre und EIN-/AUS-Ventil für das So prüfen Sie die Gashebelsperre Wasser 1. Stellen Sie sicher, dass der Gashebel in der Leerlaufposition verriegelt ist, wenn die Die Gashebelsperre verhindert ein versehentliches Gashebelsperre freigegeben wird. Auslösen des Gashebels und stellt das EIN-/AUS- Wasserventil ein. -
Seite 85: So Kontrollieren Sie Den Handschutz
So kontrollieren Sie den Handschutz 4. Starten Sie das Gerät, und lassen Sie es mit voller Drehzahl laufen. WARNUNG: Ein beschädigter Handschutz kann Verletzungen verursachen. 1. Stellen Sie sicher, dass der Handschutz korrekt angebracht ist und keine Schäden aufweist. 2. Stellen Sie sicher, dass der Handschutz keine Risse oder sonstigen Schäden aufweist. -
Seite 86: Start- Und Überlastungsschutz
Servicecenter durchführen. für angenehmere Arbeitsbedingungen sorgt. Das • Lassen Sie das Gerät regelmäßig von einer Antivibrationssystem reduziert die Übertragung von autorisierten Husqvarna Servicewerkstatt warten. Vibrationen zwischen Motoreinheit/Schneidausrüstung • Ersetzen Sie beschädigte, abgenutzte oder defekte und der Handgriffeinheit des Geräts. -
Seite 87: So Überprüfen Sie Die Diamantkette
So überprüfen Sie die Diamantkette WARNUNG: Verwenden Sie das Gerät nicht zum Schneiden von Holz oder Kunststoff. • Stellen Sie sicher, dass sich die Diamantkette in einem guten Zustand befindet und unbeschädigt ist. Die Diamantkettensegmente dürfen kein Spiel Es gibt zwei grundlegende Ausführungen von haben. -
Seite 88: Blockierung
starkem Wackeln des Trennschleifers kommen, was zu Führungsschiene mit der Diamantkette führen. schweren oder tödlichen Verletzungen führen kann. Schneiden Sie deshalb nicht mit dem Rückschlagbereich. Ein Hochschlagen können Sie dadurch vermeiden, dass Sie mit dem unteren Quadranten der Führungsschiene schneiden. Rückschlageffekt Der Rückschlageffekt kann bei Schneidearbeiten jederzeit auftreten. -
Seite 89: Einen Rückschlag Verhindern
einem Durchhängen und Einklemmen der WARNUNG: Seien Sie beim erneuten Führungsschiene führen. Einführen der Diamantkette in einen Wenn das Rohr durchhängt, sodass sich die bestehenden Schnittspalt vorsichtig. Schnittstelle verengt, wird die Führungsschiene im Rückschlagbereich eingeklemmt und kann einen WARNUNG: Stellen Sie sicher, dass das schweren Rückschlag hervorrufen. - Seite 90 Verletzungen des Bedieners oder • Stehen Sie immer parallel zur Führungsschiene. umstehender Personen verursachen. Stellen Sie sich nie genau dahinter. Im Fall eines Rückschlags bewegt sich das Gerät in der Ebene der Führungsschiene. WARNUNG: Schleifen Sie nicht mit der Seite der Führungsschiene und der Diamantkette.
-
Seite 91: So Überprüfen Sie Den Rcd-Schalter
Kette niedrig gehalten und ein effektives Schneiden Der hintere Teil des Spritzschutzes muss mit dem erzielt. Werkstück fluchten. So überprüfen Sie den RCD-Schalter So starten Sie das 1. Starten Sie das Gerät, siehe 1. Drücken Sie den Spritzschutz nach vorn oder hinten, Gerät auf Seite 92 . -
Seite 92: So Starten Sie Das Gerät
2. Um ein optimales Ergebnis zu erzielen, schneiden • Schneiden Sie die Armierung zusammen mit Sie zuerst mit einem Trennschleifer, der mit einer möglichst viel Beton. Dadurch verringert sich der speziellen Husqvarna-Vorschnitt-Trennscheibe Verschleiß der Diamantkette. ausgestattet ist. WARNUNG: Verwenden Sie für diesen ersten Schnitt keinen Trennschleifer mit einer normalen Trennscheibe. -
Seite 93: So Schneiden Sie Mit Einer Auf- Und Abwärtsbewegung
5. Gehen Sie zurück zum Anfang des Schnitts, und 2. Nehmen Sie den unteren horizontalen Schnitt (C) schneiden Sie erneut um 2-3 cm/0,79-1,18" tiefer, vor. bis der Schnitt über die gesamte Länge eine Tiefe von 5-10 cm/1,97-3,94" erreicht hat. So schneiden Sie in ein dickes Objekt auf 6. -
Seite 94: Leuchtanzeigen Am Gerät
Geräts das Kapitel über Sicherheit, und erhalten. machen Sie sich damit vertraut. Wenden Sie sich für Ersatzteile an einen Händler oder eine Servicewerkstatt von Husqvarna. Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren, 1455 - 003 - 03.03.2020... -
Seite 95: Wartungsplan
Wartungsplan Wartungsarbeit Wöchentlich Täglich oder alle 40 Stunden Die äußeren Bauteile des Geräts reinigen. Allgemeine Inspektion durchführen. Diamantkette und Führungsschiene schmieren, um Korrosion zu vermeiden. Wassersystem überprüfen. Sicherstellen, dass Gashebel und Gashebelsperre sicherheitstechnisch ord- nungsgemäß funktionieren. Handschutz, hinteren Handschutz, Getriebeabdeckung und Spritzschutz über- prüfen. -
Seite 96: So Installieren Sie Führungsschiene Und Diamantkette
4. Installieren Sie das neue Rim-Antriebsrad (0,444") 2. Entfernen Sie die mittlere Schraube und die auf der Keilnuthülse mit 7 Nuten (D) am Gerät. Mutterscheibe mit dem Kombischlüssel. 5. Installieren Sie die Mutterscheibe, die mittlere Schraube und die Getriebeabdeckung. 6. Installieren Sie die Getriebeabdeckung, und ziehen Sie die Schienenmuttern von Hand fest. - Seite 97 8. Um die richtige Diamantkettenspannung zu erhalten, 2. Lösen Sie die Schienenmuttern mit dem halten Sie die Führungsschienenspitze hoch. Ziehen Kombischlüssel. Ziehen Sie die Schienenmuttern Sie anschließend die Schienenmuttern mit dem dann so fest wie möglich von Hand fest. Kombischlüssel fest. Stellen Sie sicher, dass Sie die Diamantkette leicht von Hand um die Führungsschiene ziehen können.
-
Seite 98: Fehlerbehebung
So prüfen Sie die Führungsschiene • Prüfen Sie, ob die Führungsschienenspitze rau oder stark abgenutzt ist. • Prüfen Sie, ob sich an den Kanten der Führungsschiene Grate gebildet haben. Entfernen Sie Grate mit einer Feile. • Drehen Sie die Führungsschiene täglich zur •... -
Seite 99: Transport, Lagerung Und Entsorgung
Störung Ursachen Lösung Die Diamantkette Wasserdruck zu niedrig. Den Wasserdruck erhöhen. wird bei Verwendung länger. Die Temperatur des Geräts ist zu hoch. Falsche Diamantkettenspannung. Die Diamantkettenspannung anpassen. Die Diamantkette Es wird in einen Spalt geschnitten, der klein- Korrekte Arbeitstechniken anwenden. Siehe Grundlegende Arbeitsmethoden auf Seite 89 . -
Seite 100: Technische Angaben
Technische Angaben Technische Daten Motor Elektromotor HF Hochfrequenz Max. Drehzahl der Abtriebswelle, U/min 8.800 3-Phasen-Betrieb, Motorleistung – max. kW 1-Phasen-Betrieb, Motorleistung – max. KW 1-phasig, V 120–240 Gewicht Trennschleifer mit Kabelpaket, ohne Schneidausrüstung, 20/9,1 Ibs/kg Wasserkühlung Wasserkühlung für Motor Wasserkühlung für die Schneidausrüstung Empfohlener Wasserdruck, PSI/bar 21,8–87/1,5–6 Empfohlene Mindestmenge für den Wasserdurchsatz,... -
Seite 101: Empfohlene Spezifikation Der Schneidausrüstung
16/400 79/24 16"/0,444" 0,22/5,7 0,444/11,582 18/450 85/26 Keilnuthülsenskombinationen für verschiedene Schneidausrüstungen Keilnuthülse Rim-Antriebsrad, Zoll Führungsschiene, Zoll Diamantkette, Zoll Geliefert mit K 7000 Chain Separat erhältlich 7 Nuten 0,444 0,444 0,444 9 Nuten ⅜ ⅜ ⅜ 1455 - 003 - 03.03.2020... -
Seite 102: Eg-Konformitätserklärung
EG-Konformitätserklärung EU-Konformitätserklärung Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Tragbare Schneidmaschine Marke Husqvarna Typ/Modell K 7000 Chain Identifizierung Seriennummern ab 2020 die folgenden EU-Richtlinien und -Vorschriften erfüllt: Richtlinie/Vorschrift Beschreibung 2006/42/EG „Maschinenrichtlinie“... - Seite 103 1455 - 003 - 03.03.2020...
