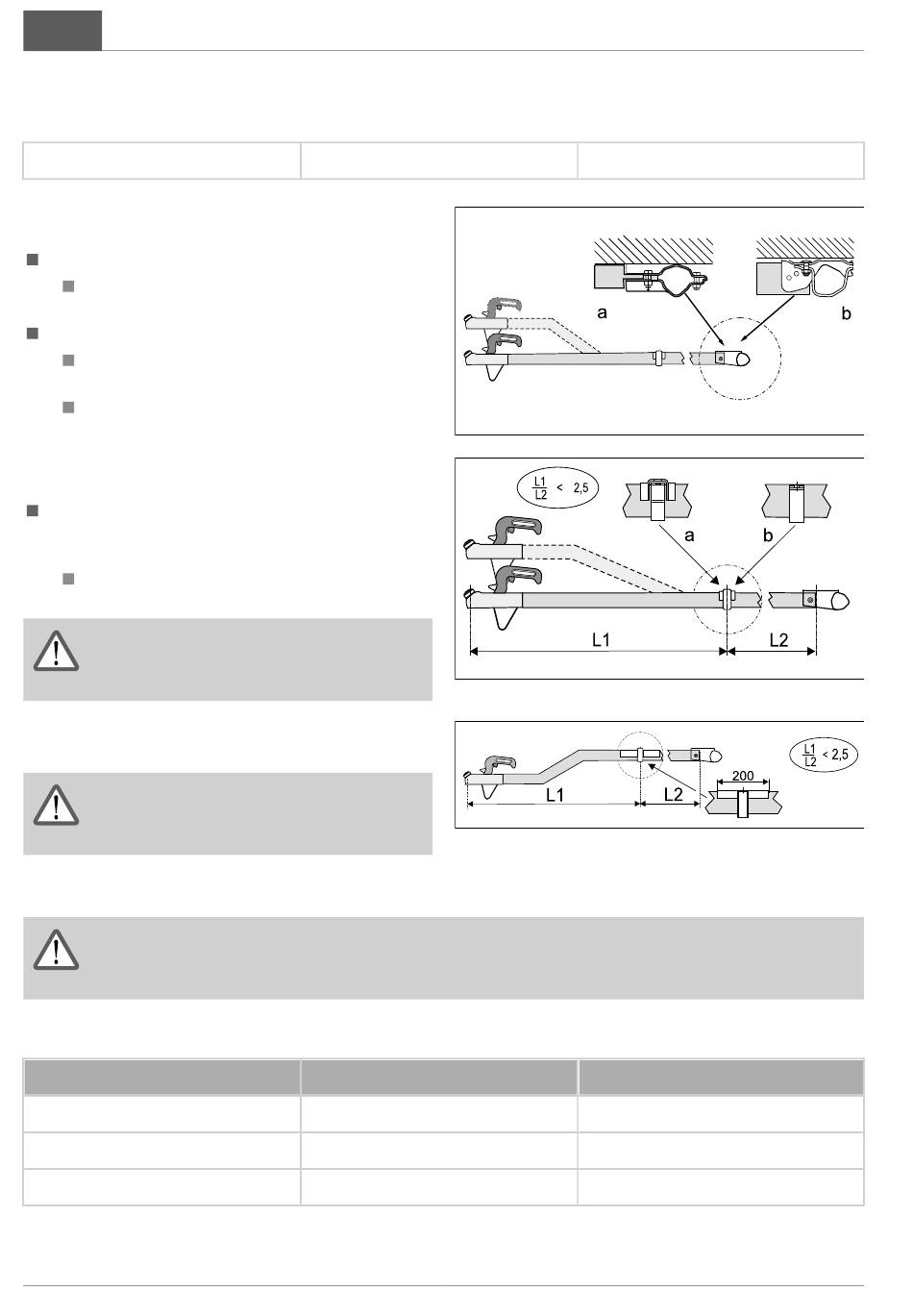

MONTAJE

Para lanza de tracción:
Tipo R4, modelo A1, A3, A4
Atornillar la lanza de tracción con el eje y la
unión por apriete
Perfil de conexión de la lanza (a)
Montar la unión por apriete con cuatro tor-
nillos hexagonales M12.
Perfil de conexión de la lanza (b)
Montar la lanza de tracción con un tornillo
hexagonal M12.
Typ R16 (70 x 70) montaje con casquillo
distanciador.
Atornillar la lanza de tracción con el caballete
de apoyo y el estribo de apriete
Montar el estribo de apriete con dos tornillos
M12 en el bastidor (borde delantero de la car-
rocería).
Montaje idéntico en el caballete de apoyo
a y b.
¡ATENCIÓN!
¡Respetar la relación de longitudes
(L1 : L 2 < 2,5)!
Optional: Tipo K4, modelo A2
L1 = 1040 mm
max
¡ATENCIÓN!
¡Respetar la relación de longitudes
(L1 : L 2 < 2,5)!
INSTRUCCIONES DE SEGURIDAD
¡ATENCIÓN!
¡Comprobar los pares de apriete después de recorrer 100 km y, si fuese preciso, reapretar los
tornillos para alcanzar los valores exigidos!
DATOS TÉCNICOS
Tipo
Lanza de tracción, tubo cuadrado
Tornillos recomendados
Par de apriete
8
Tipo K4, modelo A1, A2
R4 / K4
60 x 60 mm
M12 x 90 - 8.8
75 Nm
Tipo R16, modelo A
R16
70 x 70 mm
M12 x 10 -0 8.8
75 Nm
