D

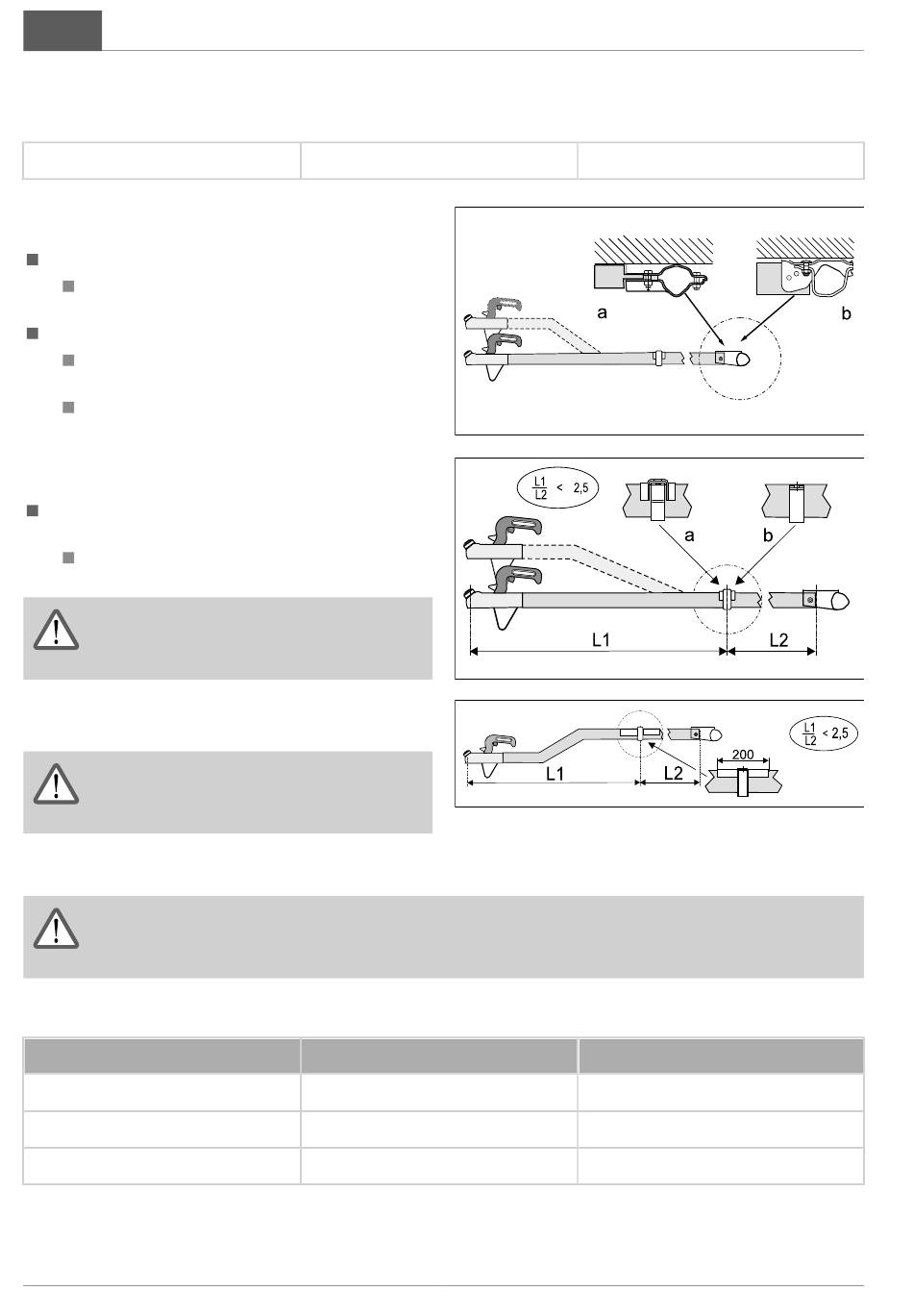

MONTAGE

Für Zugdeichseln:
Typ R4, Ausf. A1, A3, A4
Zugdeichsel mit Achse und Klemmverbindung
verschrauben
Deichselanschlussprofil (a)
Klemmverbindung
kant-Schrauben M12 montieren.
Deichselanschlussprofil (b)
Zugdeichsel
kant-Schraube M12 montieren.
Typ R16 (70 x 70) mit Distanzbuchse
montieren.
Zugdeichsel mit Auflagebock und
Klemmbügel verschrauben
Klemmbügel mit zwei Schrauben M12 an Rah-
men (Vorderkante Aufbau) montieren.
Gleiche Montage bei Auflagebock a und
b.
ACHTUNG!
Das Längenverhältnis (L1 : L 2 < 2,5) ein-
halten!
Optional: Typ K4, Ausf. A2
L1 = 1040 mm
max
ACHTUNG!
Das Längenverhältnis (L1 : L 2 < 2,5) ein-
halten!

SICHERHEITSHINWEISE

ACHTUNG!
Die Anziehdrehmomente müssen nach 100 km Fahrstrecke überprüft und gegebenenfalls auf
die geforderten Werte nachgezogen werden!

TECHNISCHE DATEN

Typ
Zugdeichsel, Vierkantrohr
Empfohlene Schrauben
Anziehdrehmoment
2
Typ K4, Ausf. A1, A2
mit vier Sechs-
mit einer Sechs-
60 x 60 mm
M12 x 90 - 8.8
R4 / K4
75 Nm
Typ R16, Ausf. A
R16
70 x 70 mm
M12 x 100 - 8.8
75 Nm
1367058_f
