it

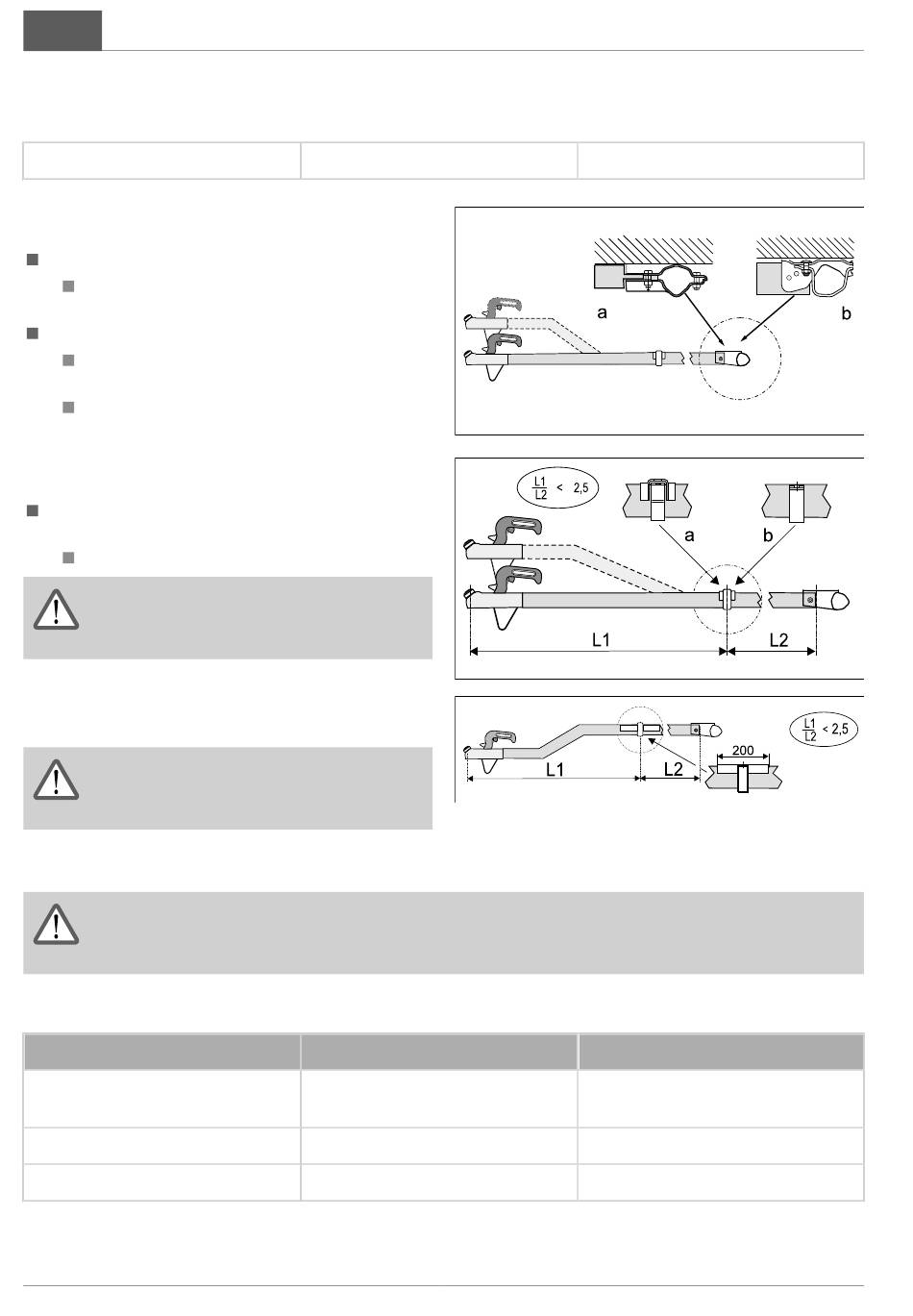

MONTAGGIO
Per asta di attacco:
Tipo R4, modello A1, A3, A4
Avvitare l'asta di attacco all'asse e al
collegamento a morsetto
Profilo di collegamento asta (a)
Montare il collegamento a morsetto con
quattro viti a testa esagonale M12.
Profilo di collegamento asta (b)
Montare l'asta di attacco con una vite a
testa esagonale M12.
Typ R16 (70 x 70) montare con anello dis-
tanziale.
Avvitare l'asta di attacco al cavalletto e alla
staffa a morsetta
Montare la staffa a morsetta sul telaio (spigolo
anteriore della carrozzeria) con due viti M12.
Stesso montaggio per i cavalletti a e b.
ATTENZIONE!
Mantenere
(L1 : L 2 < 2,5)!
Optional: Tipo K4, modelo A2
L1 = 1040 mm
max
ATTENZIONE!
Mantenere
(L1 : L 2 < 2,5)!

INDICAZIONI DI SICUREZZA

ATTENZIONE!
Controllare le coppie di serraggio dopo aver percorso 100 km ed eventualmente serrare di nuovo
ai valori richiesti!

DATI TECNICI

Tipo
Asta di attacco, tubo a sezione qua-
drata
Viti raccomandate
Coppia di serraggio
10
Tipo K4, modello A1, A2
il rapporto proporzionale
il rapporto proporzionale
R4 / K4
60 x 60 mm
M12 x 90 - 8.8
75 Nm
Tipo R16, modello A
R16
70 x 70 mm
M12 x 100 - 8.8
75 Nm
1367058_f
