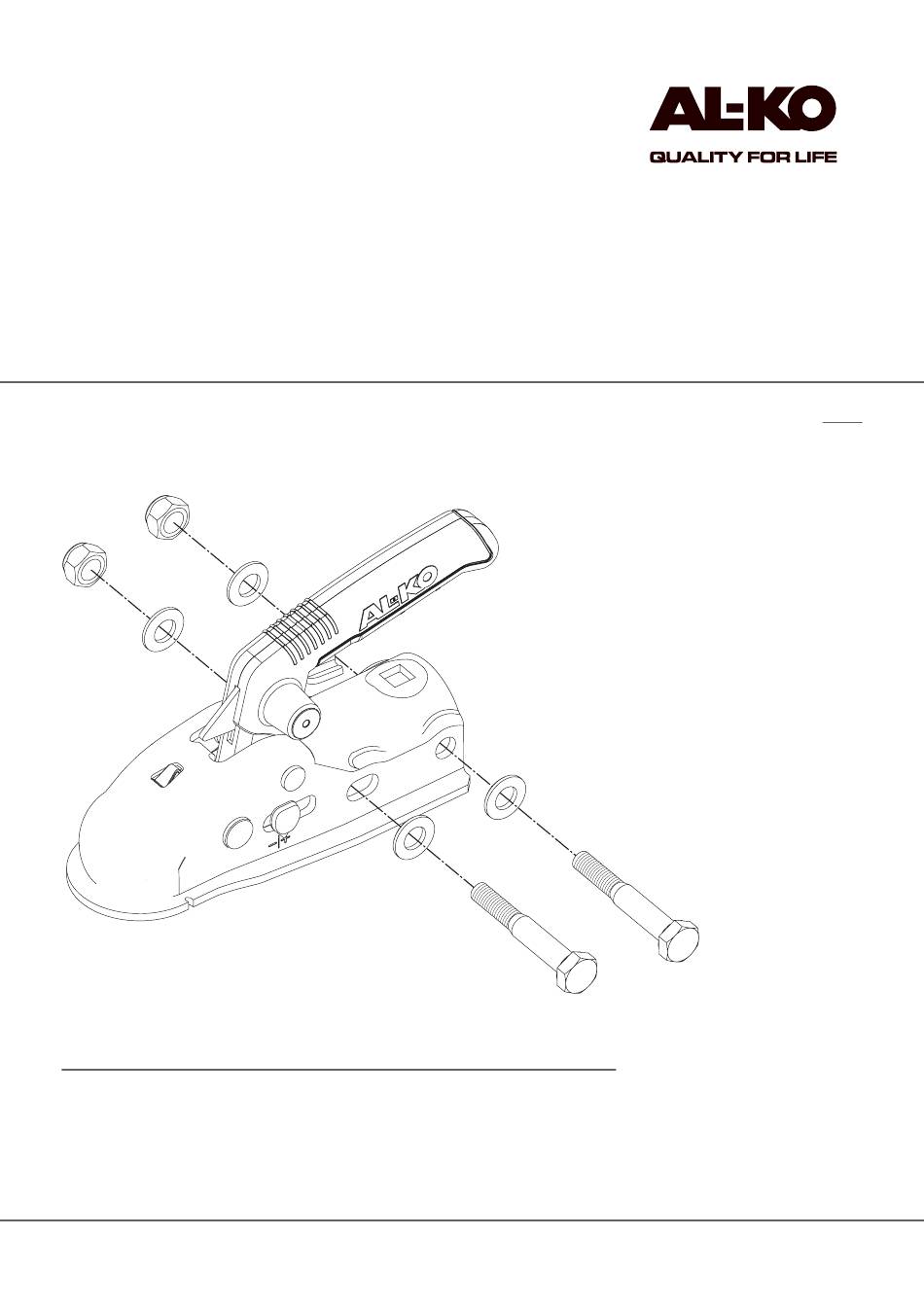

- Seite 1 SERVICEHANDBUCH ZUGKUGELKUPPLUNG AK 161/270 07 | 2015 695096_a...
- Seite 2 AK 161/270 Original-Betriebsanleitung Inhaltsverzeichnis Übersicht.......................... 4 Kupplung abmontieren....................6 Kupplung montieren....................... 7 Wartung..........................8 695096_a...
- Seite 3 Für den optimalen Service unserer Produkte empfehlen wir eine Schulung über AL-KO Academy. Informationen zum Schulungsprogramm sind im Internet unter www.al-ko.de/anhaengerkompo- nenten-schulung.htm oder direkt bei unserem Service zu finden! © 2015 AL -KO KOBER GRO U P K öt z, G e rm an y...
-
Seite 4: Übersicht

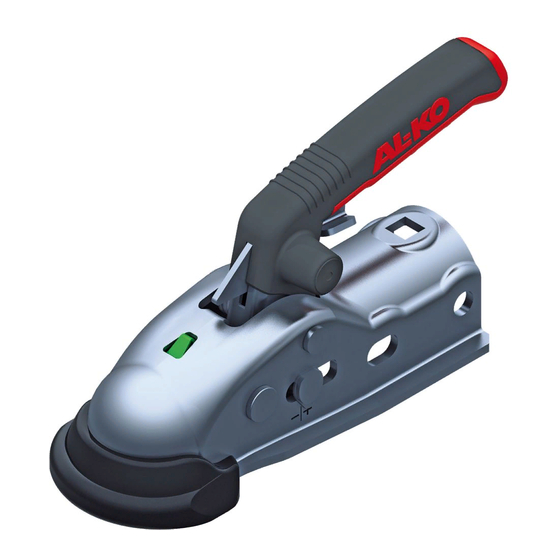

Zugkugelkupplung Übersicht Selbstsichernde Mutter M12x10 Unterlegscheibe A13 Kupplung AK 161 bzw. AK 270 Verschleißanzeige Schraube M12x80 Zusatzsicherung Benötigtes Werkzeug Hammer Gabelschlüssel SW19 Drehmomentschlüssel Bolzen (zum Heraustreiben der Schraube) Drehmoment Schraube M12x80 86 Nm 695096_a... - Seite 5 Übersicht Technische Daten AK 161 AK 270 Zulässiges Gesamtgewicht 1600 kg 2700 kg Max. Stützlast 120 kg 120 kg Zugrohrdurchmesser AK161 AK270 Distanzbügel notwendig 35 mm 40 mm 45 mm 50 mm Nein 695096_a...
-
Seite 6: Kupplung Abmontieren
Zugkugelkupplung Kupplung abmontieren Schrauben (falls im Lieferumfang neue enthalten sind) und selbstsichernde Muttern nach dem Abschrauben immer fachgerecht entsorgen und durch neue ersetzen! 1. Vordere Schraube demontieren (1 Schraube M12x80, 2 Unterlegscheiben A13, 1 selbstsi- chernde Mutter M12x10) (SW19). ACHTUNG! Stoßdämpfer fährt selbstständig her- aus! Die hintere Schraube hält den Stoßdämp-... -
Seite 7: Kupplung Montieren
Kupplung montieren Kupplung montieren 1. Kupplung mit den ggf. benötigten Distanzbügeln (vgl. Tabelle "Zugrohrdurchmesser" in Kapitel "Übersicht", S. 4) am Zugrohr der Auflaufein- richtung montieren. 2. Hintere Schraube (M12x80) mit montierter Unterlegscheibe so einklopfen, dass der Bolzen aus der Öffnung herausgedrückt und der Stoß- dämpfer von der Schraube in Position gehalten wird. -
Seite 8: Wartung
Zugkugelkupplung Wartung Verschleiß Die Verschleißanzeige ist bei angekuppelter Kupplung ablesbar. Zeiger im positiven Bereich (+) Kupplungskugel am Pkw und Kugelkupplung am Anhänger sind in Ordnung. Zeiger im negativen Bereich (-) Kupplungskugel am Pkw und/oder die Kugelkupplung am Anhänger sind verschlissen. Kugelkupplung oder Kupplungskugel ggf. - Seite 9 Wartung Kupplung schmieren Kupplung alle 3 Monate schmieren. Vor der Neuschmierung den Kugelsitz reinigen. Kupplung an markierten Stellen schmieren (siehe Abbildung). 695096_a...
