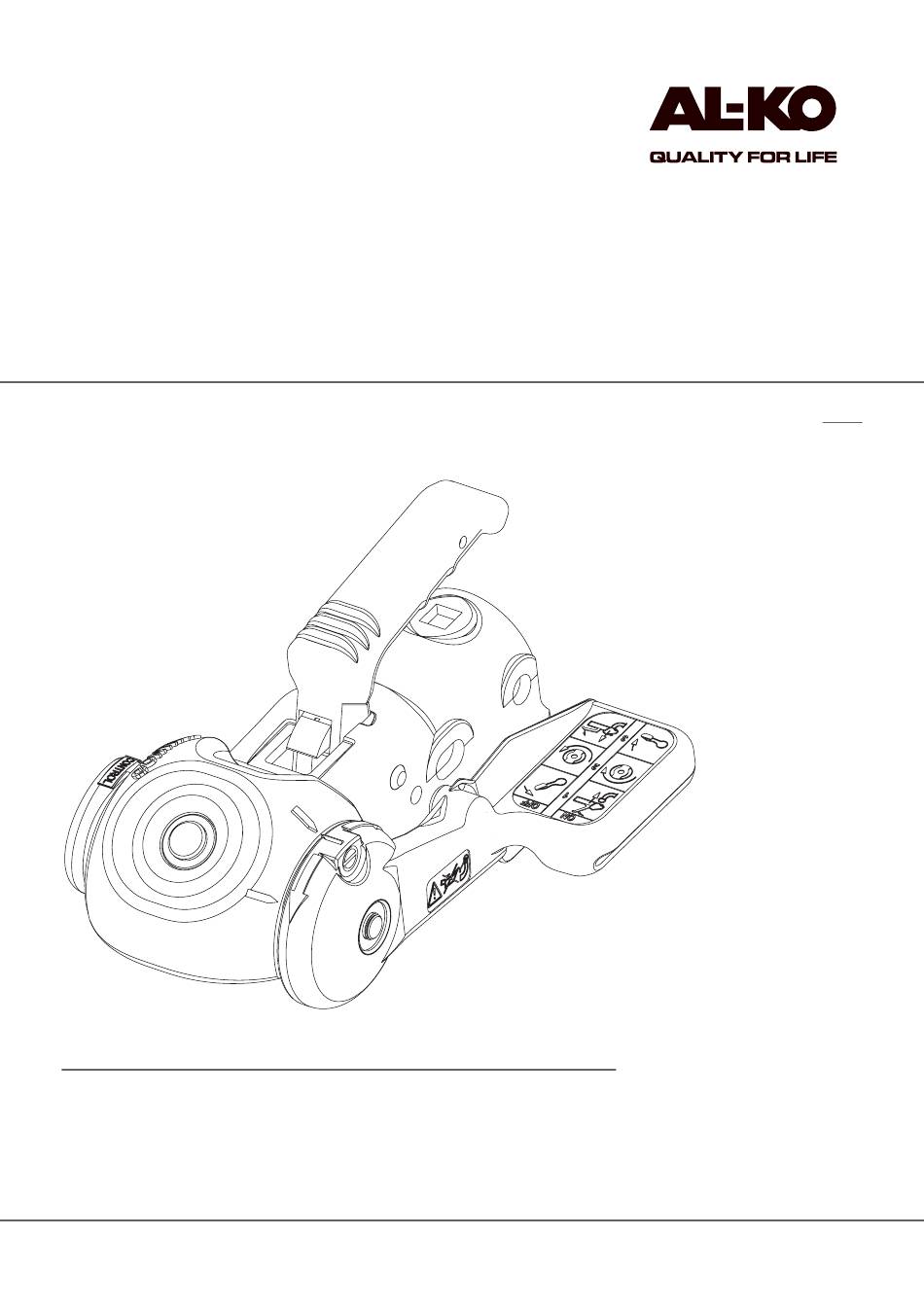

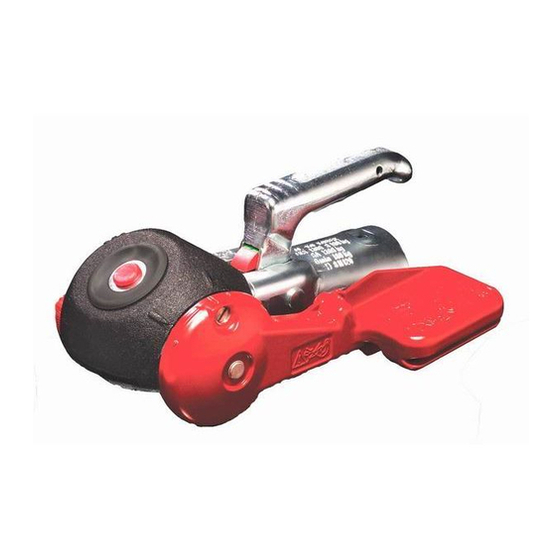

- Seite 1 SERVICEHANDBUCH KUGELKUPPLUNG MIT SCHLINGERDÄMPFUNG AKS 1300 08 | 2015 695097_a...
- Seite 2 AKS 1300 Original-Betriebsanleitung Inhaltsverzeichnis Übersicht.......................... 4 Kupplung mit Horizontalverschraubung..............5 Wartung und Pflege......................7 Reibbeläge austauschen....................8 695097_a...
- Seite 3 Für den optimalen Service unserer Produkte empfehlen wir eine Schulung über AL-KO Academy. Informationen zum Schulungsprogramm sind im Internet unter www.al-ko.de/anhaengerkompo- nenten-schulung.htm oder direkt bei unserem Service zu finden! © 2015 AL -KO KOBER GRO U P K öt z, G e rm an y...
-
Seite 4: Übersicht
Sicherheitskupplung Übersicht Sicherheitsanzeige Reibbelag (innen) Sechskantschraube M12x75 Stabilisierungshebel Kupplungsgriff Verschleißanzeige Kupplungskugel und Kupplungsmechanismus Selbstsichernde Mutter Verschleißanzeige Reibbeläge Benötigtes Werkzeug Gabelschlüssel SW19 Drehmomentschlüssel Montagebolzen Drehmomente Mutter 86 Nm 695097_a... -
Seite 5: Kupplung Mit Horizontalverschraubung
Kupplung mit Horizontalverschraubung Kupplung mit Horizontalverschraubung Kupplung abmontieren Schrauben (falls im Lieferumfang neue enthalten sind) und selbstsichernde Muttern nach dem Abschrauben immer fachgerecht entsorgen und durch neue ersetzen! 1. Selbstsichernde Muttern entfernen. 2. Vordere Schraube herausziehen . ACHTUNG! Der Stoßdämpfer ist bei vielen Auflaufein- richtungen an der Befestigungsschraube (hintere Schraube) eingehängt. -
Seite 6: Kupplung Montieren
Sicherheitskupplung Kupplung montieren 1. Die AKS und die ggf. benötigten Distanzbügel auf die Zugstange schieben, bis die Befesti- gungsbohrungen übereinstimmen. Waagrechte Schrauben immer von der Seite des Stabilisierungshebels aus durchstecken! Grund: Freiräume und Diebstahlsicherung. 2. Mit der Sechskantschraube den Montagebolzen aus dem hinteren Loch heraustreiben. -
Seite 7: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Leichtgängigkeit des Kupplungsmechanismus prüfen. Kupplungsgehäuse auf Beschädigung prüfen. Einrastanzeige prüfen. Der grüne Bereich der Einrastanzeige muss bei korrekt eingekuppelter Kupplung sichtbar sein. Verschleißanzeige prüfen. Der grüne Bereich der Verschleißanzeige muss sichtbar sein. GEFAHR! Bei negativer Verschleißprüfung oder negativer Reibbelagprüfung (roter Bereich der Verschleiß- anzeige sichtbar) Kupplung mit Prüfkugel prüfen und Kugel am Fahrzeug nachmessen (Mindest- durchmesser 49 mm). -
Seite 8: Reibbeläge Austauschen
Sicherheitskupplung Reibbeläge austauschen Übersicht Reibbelag Dünne Unterlegscheibe Drucklager Dicke Unterlegscheibe Sicherungsring Benötigtes Werkzeug Spitzer Gegenstand (Schraubendreher, Anreißnadel o. Ä.) 695097_a... -
Seite 9: Reibbeläge Austauschen
Reibbeläge austauschen Reibbeläge austauschen 1. Sicherungsring mit spitzem Gegenstand (Schraubendreher, Anreißnadel o. Ä.) lösen und fachgerecht entsorgen. Reibbeläge nacheinander wechseln, also erst den einen Belag austauschen, dann mit dem Ausbau des zweiten beginnen. 2. Reibbelag mit dreiteiligem Lager (dünne Unter- legscheibe –... - Seite 10 Sicherheitskupplung 4. Neuen Reibbelag mit montiertem Lager von innen nach außen einschieben. 5. Reibbelag mit neuem Sicherungsring sichern. 6. Reibbelag auf der anderen Seite auf die gleiche Art auswechseln. 695097_a...
