fr

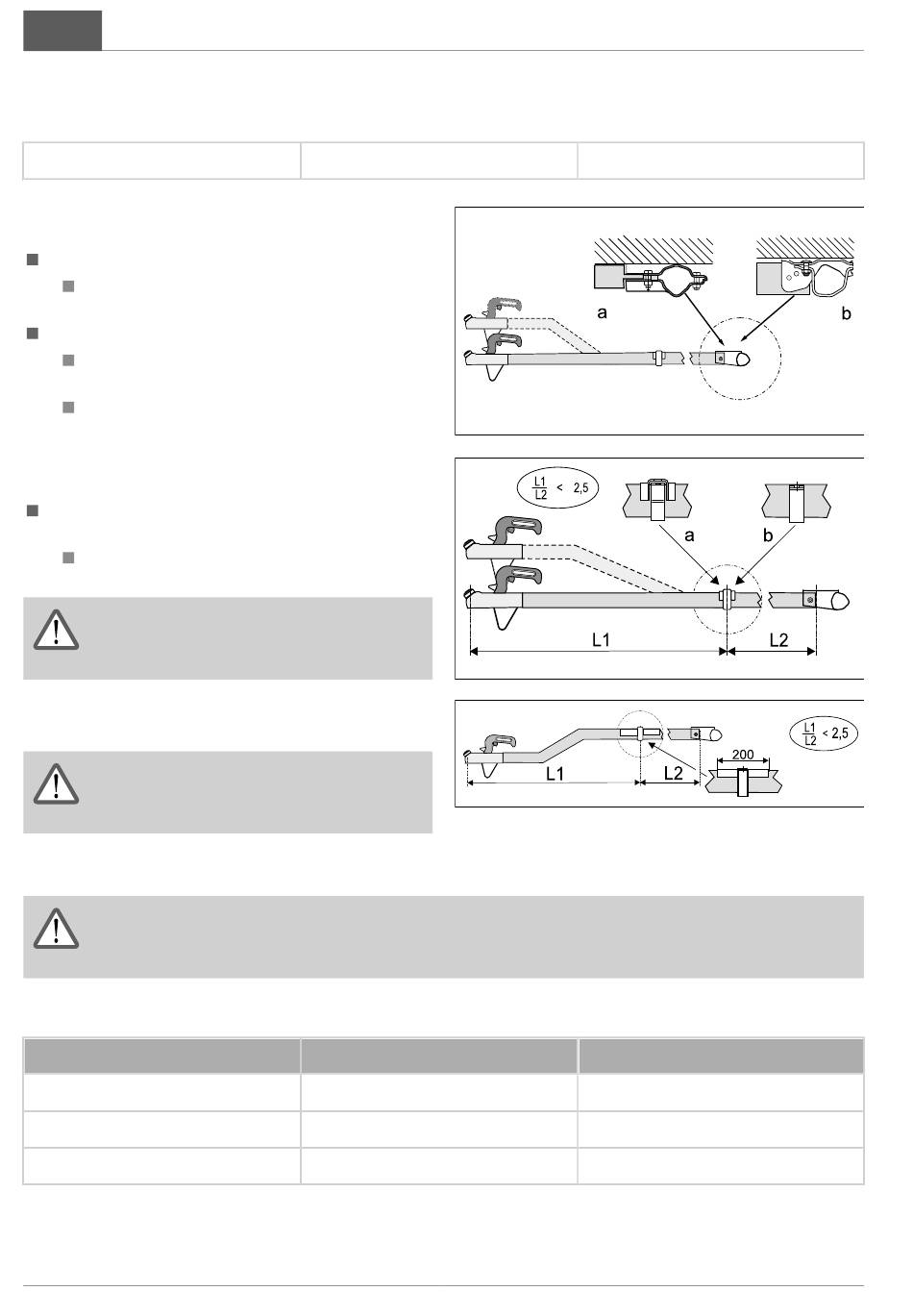

MONTAGE
Pour timon de traction:
Type R4, modèle A1, A3, A4
Vissage du timon de traction avec l'axe et le
raccord
Profil de raccord de timon (a)
Montez la bride de serrage avec les vis six
pans M12.
Profil de raccord de timon (b)
Montez le timon de traction avec une vis
six pans M12.
Typ R16 (70 x 70) monter avec douille
d'écartement.
Vissage du timon de traction avec la patte
support et la bride de serrage
Montez la bride de serrage avec deux vis M12
sur le cadre (arête avant de la structure).
Montage identique pour la patte support a
et b.
ATTENTION!
Respectez la proportion en longueur
(L1 : L2 < 2,5)!
Optional: Type K4, modèle A2
L1 = 1040 mm
max
ATTENTION!
Respectez la proportion en longueur
(L1 : L2 < 2,5)!
CONSIGNES DE SÉCURITÉ
ATTENTION!
Les couples de serrage sont à contrôler après une distance parcourue de 100 km et à resserrer
aux valeurs prescrites le cas échéant!
CARACTÉRISTIQUES TECHNIQUES
Type
Timon de traction, tube carré
Vis recommandées
Couple de serrage
6
Type K4, modèle A1, A2
R4 / K4
60 x 60 mm
M12 x 90 8.8
75 Nm
Type R16, modèle A
R16
70 x 70 mm
M12 x 100 8.8
75 Nm
1367058_f
