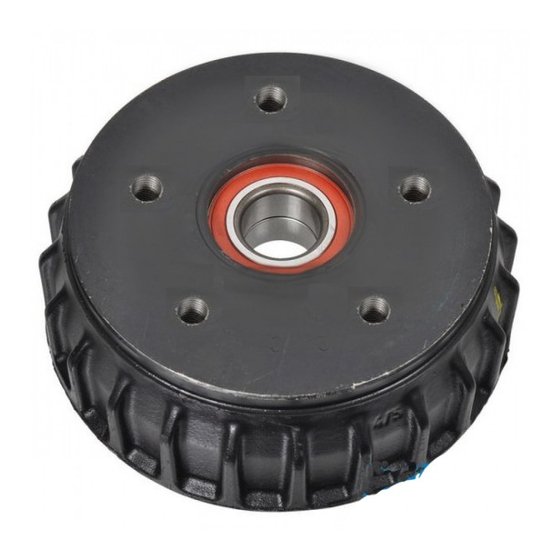

- Seite 1 SERVICEHANDBUCH BREMSENEINSTELLUNG SERVICE RADBREMSEN 1637 I 2051 I 2361 03 | 2016 695101_a...
- Seite 2 Bremseinstellung Service Original Betriebsanleitung Inhaltsverzeichnis Allgemeine Informationen....................4 Übersicht Radbremse......................4 Übersicht Ausgleichsprofil....................5 Bremsanlage nachstellen....................6 Original Betriebsanleitung...
- Seite 3 Für den optimalen Service unserer Produkte empfehlen wir eine Schulung über AL-KO Academy. ACHTUNG! Informationen zum Schulungsprogramm sind im Internet unter www.al-ko.de/anhaengerkompo- nenten-schulung.htm oder direkt bei unserem Service zu finden! © 2 01 6 A L- KO KOBE R GRO UP Kö tz , G er m an y...
-
Seite 4: Allgemeine Informationen
Bremseinstellung Service Allgemeine Informationen Übersicht Radbremse Nachstellmutter Stopfen (Belagkontrollöffnung) Stopfen (Nachstellmutter) Drehrichtungspfeil Benötigtes Werkzeug Schraubenzieher Maßband oder Schieblehre (zum Abmessen des Lüftspiels) 2 Gabelschlüssel (SW 17/19) Drehmomentschlüssel Benötigte Arbeitsmittel Stift zum Markieren Drehmomente Kugelmutter M10 24 Nm Kugelmutter M12 40 Nm 695 101_a... -
Seite 5: Übersicht Ausgleichsprofil
Allgemeine Informationen Übersicht Ausgleichsprofil Beachten Sie das geänderte Ausgleichs- ACHTUNG! profil ab 2014! Die Einstellung der Bremsanlage bleibt gleich. 695 101_a... -
Seite 6: Bremsanlage Nachstellen
Bremseinstellung Service Bremsanlage nachstellen 1. Fahrzeug anheben. 2. Zugrohr der Auflaufeinrichtung ganz nach vorne ausziehen. 3. Handbremshebel vollständig lösen. 4. Kontermutter (1) und Langmutter (2) an der Zugstange (3) lösen und Bowdenzüge aus dem Ausgleichsprofil (4) aushängen. 5. Bowdenzugseil mit einem Stift markieren. 6. - Seite 7 Bremsanlage nachstellen 7. Stopfen entfernen. Das Anhängerrad während dem Nachstel- ACHTUNG! len nicht rückwärts drehen, ansonsten wird die Rückfahrautomatik aktiviert. 8. Das Lüftspiel an der Nachstellmutter einstellen in Pfeilrichtung - Lüftspiel verkleinern gegen Pfeilrichtung - Lüftspiel vergrößern 9. Bowdenzüge in das Ausgleichsprofil einhängen. 10.Langmutter wieder festdrehen, bis die Zug- stange spielfrei mit den Bowdenzügen und dem Ausgleichsprofil verbunden ist.
