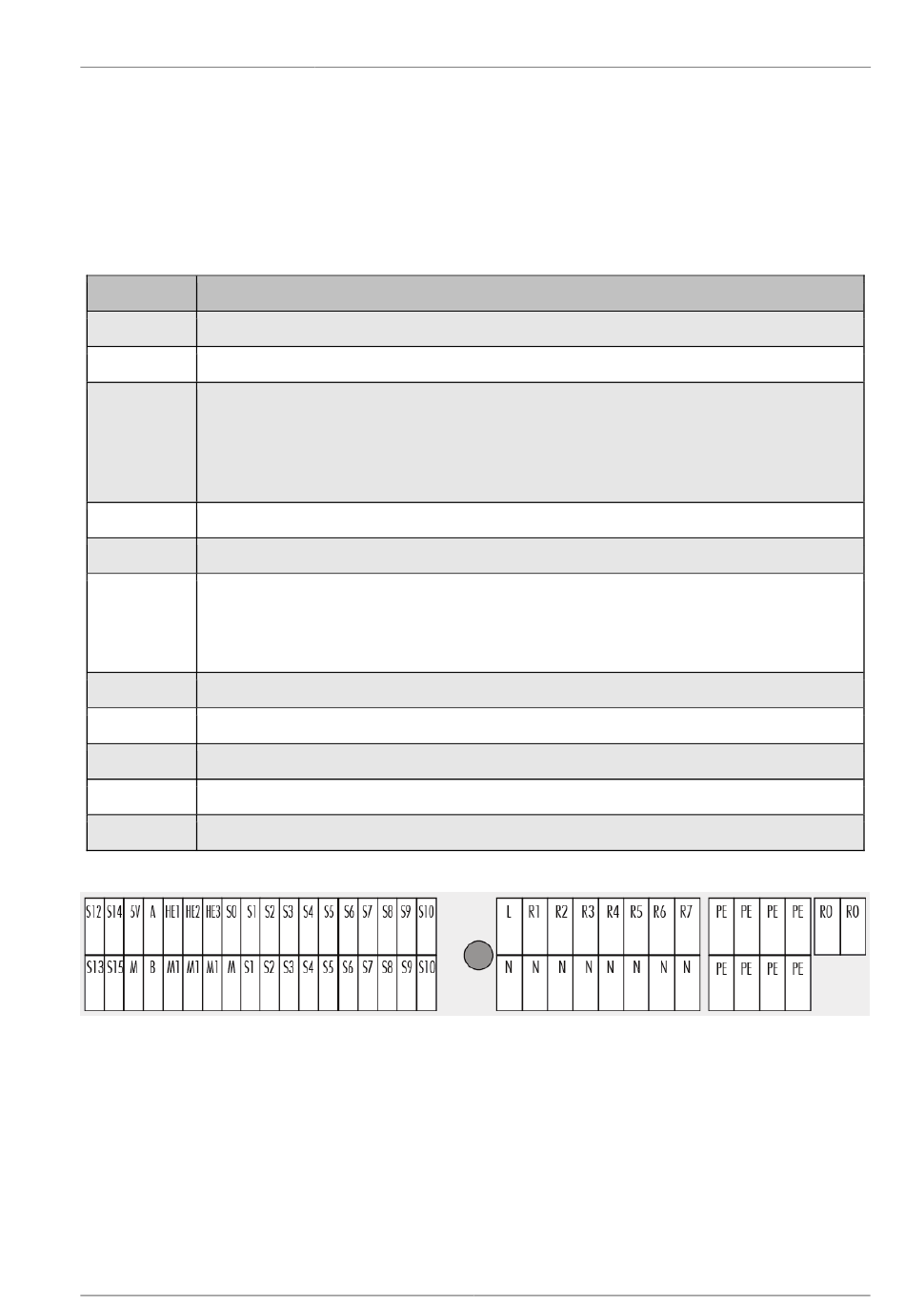

1 Zuordnung der Klemmen zu den
Anlagenkomponenten
Die Anschlüsse in der folgenden Tabelle sind Optionen, die bei allen Hydraulikschemen
verwendet werden können:
Klemme
Verwendungszweck
S1 bis S10
Anschlüsse für PT1000 Temperaturfühler
S0 – 5V
Freigabeeingang für Kühlkreis
S12 - S13
Externe Anforderung Heizen Kühlen
5V - M
S12: Eingang ext. Anforderung Heizen (aktiv wenn Kontakt geschlossen)
S13: Eingang ext. Anforderung Kühlen (aktiv wenn Kontakt geschlossen)
Es werden über potentialfreien Kontakt die 5V Spannung auf den jeweiligen
Eingang geschaltet.
S14 – 5V
Feuchtesensor für Kühlkreis
S15 – M
Eingang für AT-Modul (Zentrale Außentemperatur)
A + B
RS-485-Schnittstelle
Stellen Sie sicher, dass die Polarität des Busanschlusses nicht vertauscht wird (A-A,
B-B).
Verwenden Sie zum Anschließen paarweise verdrillte Leitungen.
HE 1 + M 1
Belegung Systemabhängig
HE 2 + M 1
Belegung Systemabhängig
HE 3 + M1
Belegung Systemabhängig
R1 – R7
Belegung Systemabhängig
R0 - R0
Potentialfrei
Zuordnung der Klemmen zu den Anlagenkomponenten
