1 Zuordnung der Klemmen zu den
Anlagenkomponenten
Zur Orientierung bei der Zuordnung der Klemmen zu den Schaltausgängen werden im
Folgenden unterschiedliche Hydraulikschemen gezeigt. Diese zeigen vereinfachte
Solarkreislaufe, die Sie mit dem Regler verwenden können. Dabei wird der
Brauchwasserkreislauf nicht abgebildet. Sie können für die Hydraulikschemen die
Erweiterungen „Externer Wärmetauscher", „Dreiwegeventil für Bypassfunktion" oder
„Heizkreis" wählen.
Das Hydraulikschema können Sie einstellen unter:
• Grundeinstellung/Solarkreis/Hydraulikschema.

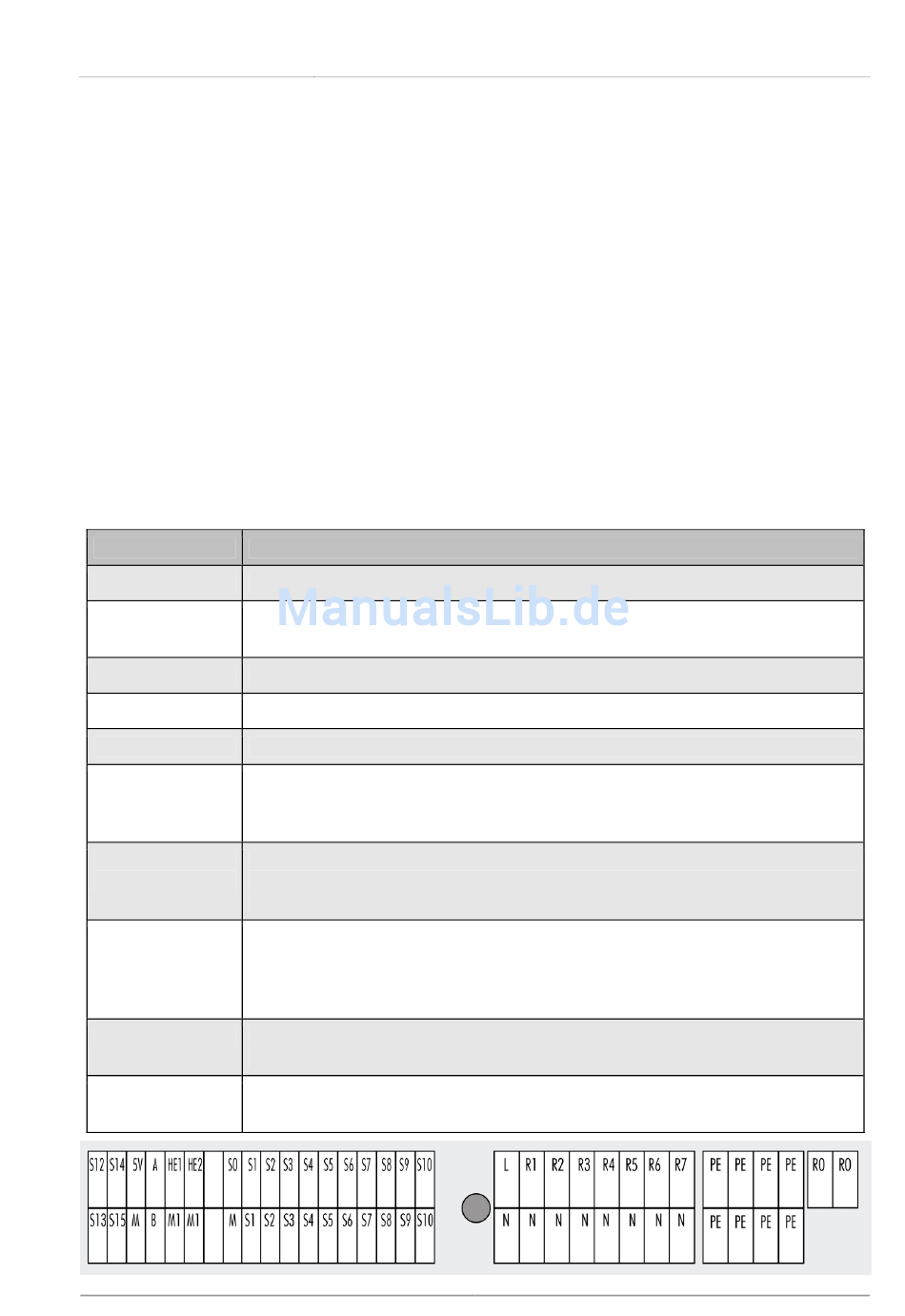

Die Anschlüsse in der folgenden Tabelle sind Optionen, die bei allen Hydraulikschemen
verwendet werden können:
Klemme
Verwendungszweck
S1 bis S10
Anschlüsse für PT1000 Temperaturfühler
S0 + M
Strahlungsfühlereingang (weiße Ader des Strahlungsfühlers an S0, rote Ader
an M)
S4 + S4
Temperaturfühler Kollektor-Rücklauf für Funktion „Energieertragsmessung"
S13 + 5V
Durchflussgeber für Funktion „Energieertragsmessung 1"
S15 + 5V
Durchflussgeber für Funktion „Energieertragsmessung 2"
S14 + S15
VFS (Vortex-Flow-Sensor) für Funktion „Energieertragsmessung 2".
5V + M
„Flow" an S14, „Temperatur" an S15.
weitere Informationen finden Sie in der Hersteller-Dokumentation des VFS.
S12 + S13
VFS (Vortex-Flow-Sensor) für Funktion „Energieertragsmessung 1".
5V + M
„Flow" an S12, „Temperatur" an S13.
weitere Informationen finden Sie in der Hersteller-Dokumentation des VFS.
A + B
RS-485-Schnittstelle (ProBus)
Stellen Sie sicher, dass die Polarität des Busanschlusses nicht vertauscht wird
(A-A, B-B).
Verwenden Sie zum Anschließen paarweise verdrillte Leitungen.
HE 1+ M 1
Leistungssteuerung für Hocheffizienz-Pumpe (HE-Pumpe) 1
230 V Netzversorgung der Pumpe über Schaltausgang R1
HE 2+ M 2
Leistungssteuerung für Hocheffizienz-Pumpe (HE-Pumpe) 2
230 V Netzversorgung der Pumpe über Schaltausgang R2
Zuordnung der Klemmen zu den Anlagenkomponenten
5
