Hydraulikschemen – Heizkreise
2 Hydraulikschemen – Heizkreise
Die Eingänge und Ausgänge jedes Heizkreises können entweder intern, direkt im Regler
oder extern, auf angeschlossene flex 400 gelegt werden.

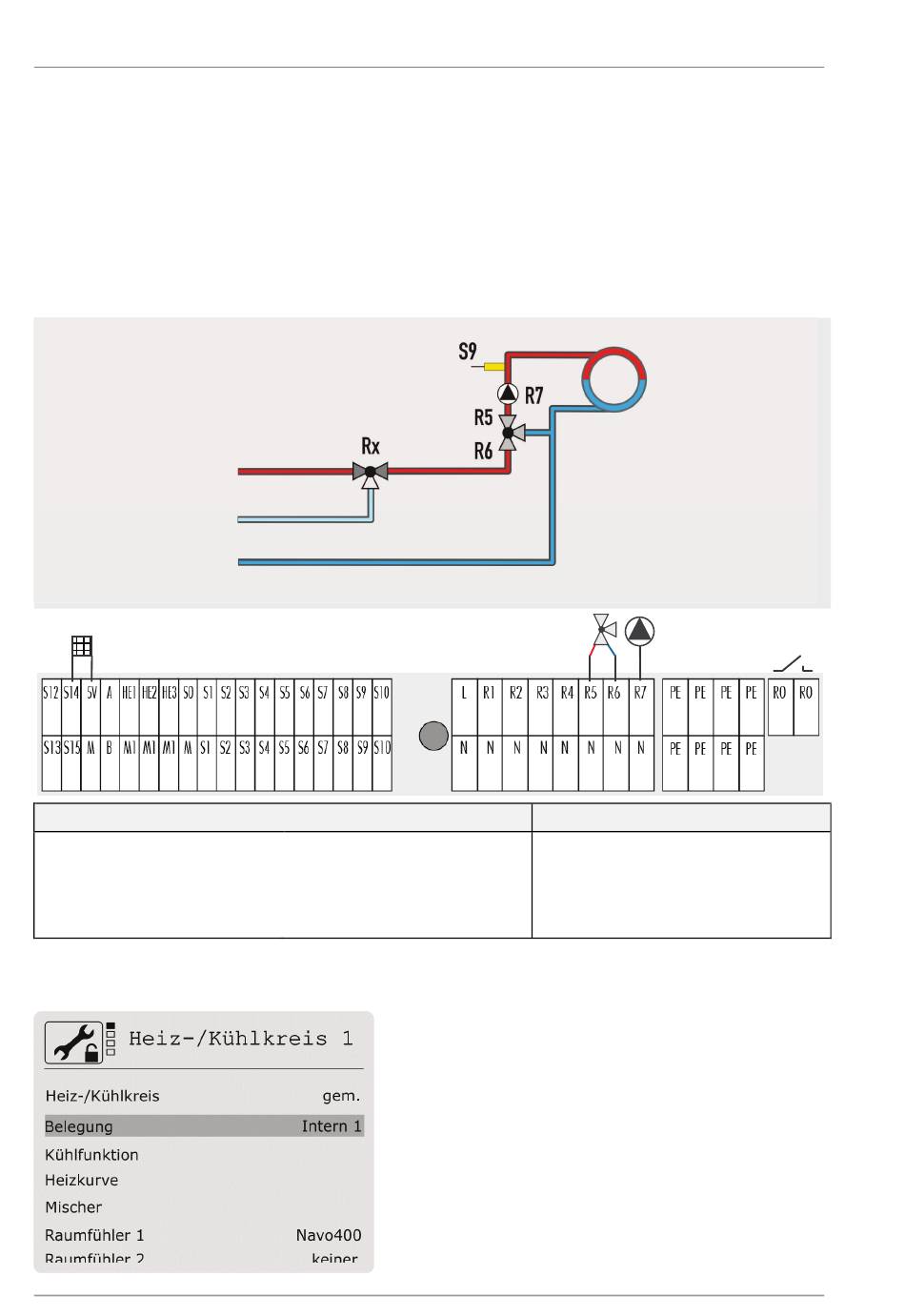

2.1 Ein Heizkreis
Ein Heizkreis gemischt
HK1
S9 Fühler Vorlauf HK 1 *
R5 Mischer HK 1 auf *
R6 Mischer HK 1 zu *
R7 Pumpe HK 1
* Mischer und Vorlauffühler entfallen bei ungemischt
Heizkreis 1 aktivieren
6
HZ VL
KÜ VL
HZ/KÜ RL
Rx Umschaltventil HZ/KÜ
Wenn Analogmischer: HE2
Auf Zu
Für alle Heizkreise
S14 / 5V Feuchtesensor für Kühlkreis
S15 / M Eingang für AT-Modul
(Zentrale Außentemperatur)
R0 Kesselanforderung (optional)
