2.2 Zwei Heizkreise

Zwei gemischte Heizkreise
HZ VL
KÜ VL
HZ/KÜ RL
HK1
S9 Fühler Vorlauf HK 1
R5 Mischer HK 1 auf
R6 Mischer HK 1 zu
R7 Pumpe HK 1
Rx Umschaltventil HZ/KÜ
Wenn Analogmischer: HE2
Mischer und Vorlauffühler entfallen bei ungemischt
Heizkreis 1 und Heizkreis 2 aktivieren
HK2
S7 Fühler Vorlauf HK 2
R2 Mischer HK 2 auf
R3 Mischer HK 2 zu
Wenn Analogmischer: HE1
R4 Pumpe HK 2
Rx Umschaltventil HZ/KÜ

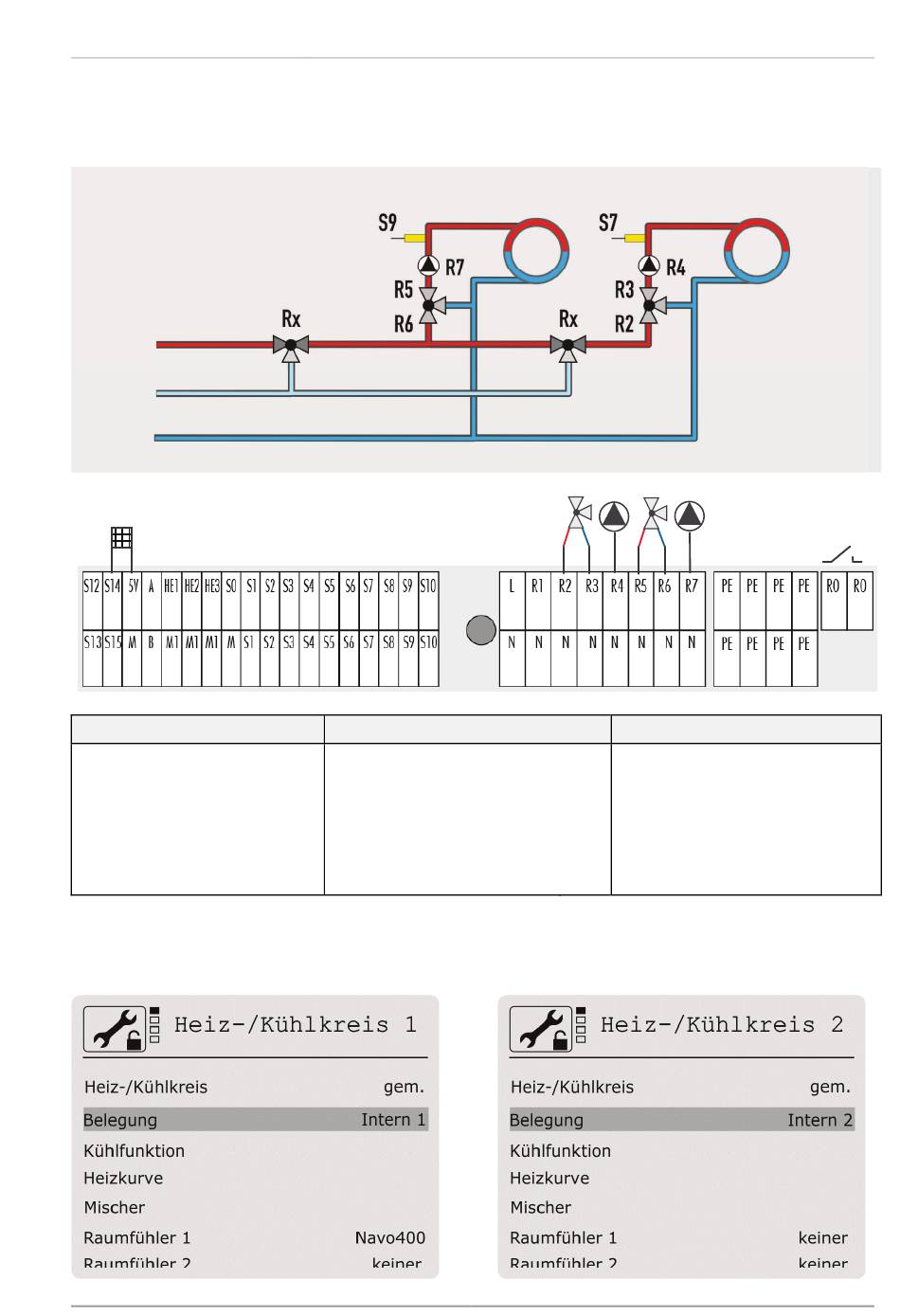

Hydraulikschemen – Heizkreise
HK1
Auf Zu Auf Zu
Für alle Heizkreise
S14 / 5V Feuchtesensor für
Kühlkreis
S15 / M Eingang für AT-Modul
(Zentrale Außentemperatur)
R0 Kesselanforderung (optional)
HK2
