Prozeda conexio 200 Montage- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für conexio 200:
- Montage- und bedienungsanleitung (12 Seiten) ,
- Montage- und bedienungsanleitung (8 Seiten)
Verwandte Anleitungen für Prozeda conexio 200
Inhaltszusammenfassung für Prozeda conexio 200
- Seite 1 Webmodul conexio 200 Montage- und Bedienungsanleitung Deutschsprachige Original Montage- und Bedienungsanleitung Version: 1.3 Mai 2016...
-
Seite 2: Inhaltsverzeichnis
Konformitätserklärung Inhaltsverzeichnis Konformitätserklärung .................... 2 Beschreibung ......................3 2.1 Übersicht ..............................4 Webmodul montieren ....................4 Geräteanschluss ....................... 5 Inbetriebnahme ....................... 6 Netzwerkkonfiguration ........................ 6 Feste IP-Adresse ..........................9 Eigenes Schemata-Bild ......................... 9 Konfiguration Internetzugriff ................10 Technische Daten ....................11 1 Konformitätserklärung Das Produkt wurde entsprechend den CE-Richtlinien gefertigt und geprüft und ist daher mit der CE-Kennzeichnung versehen. -
Seite 3: Beschreibung
Beschreibung 2 Beschreibung Mit dem Webmodul conexio 200 wird mit internetfähigen Geräten wie PC, Tablets oder Smartphones der Zugriff auf alle kompatiblen Prozeda Regler ermöglicht. Die 1:1 Spiegelung der Prozeda Regler- Bedienoberfläche erlaubt die Visualisierung und Fernbedienung aller Reglereinstellungen, Parameter und Messwerte. -
Seite 4: Übersicht

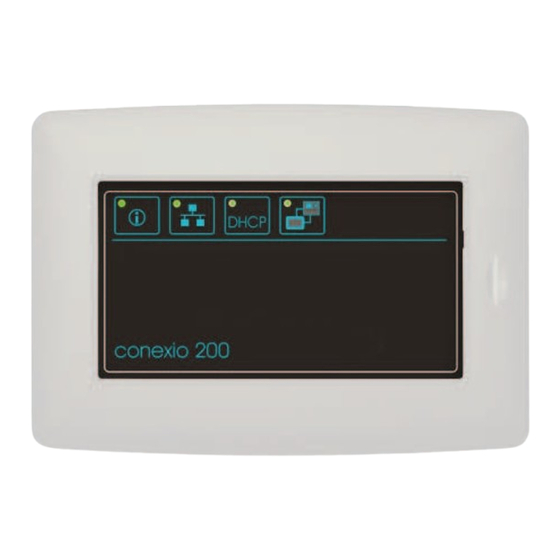

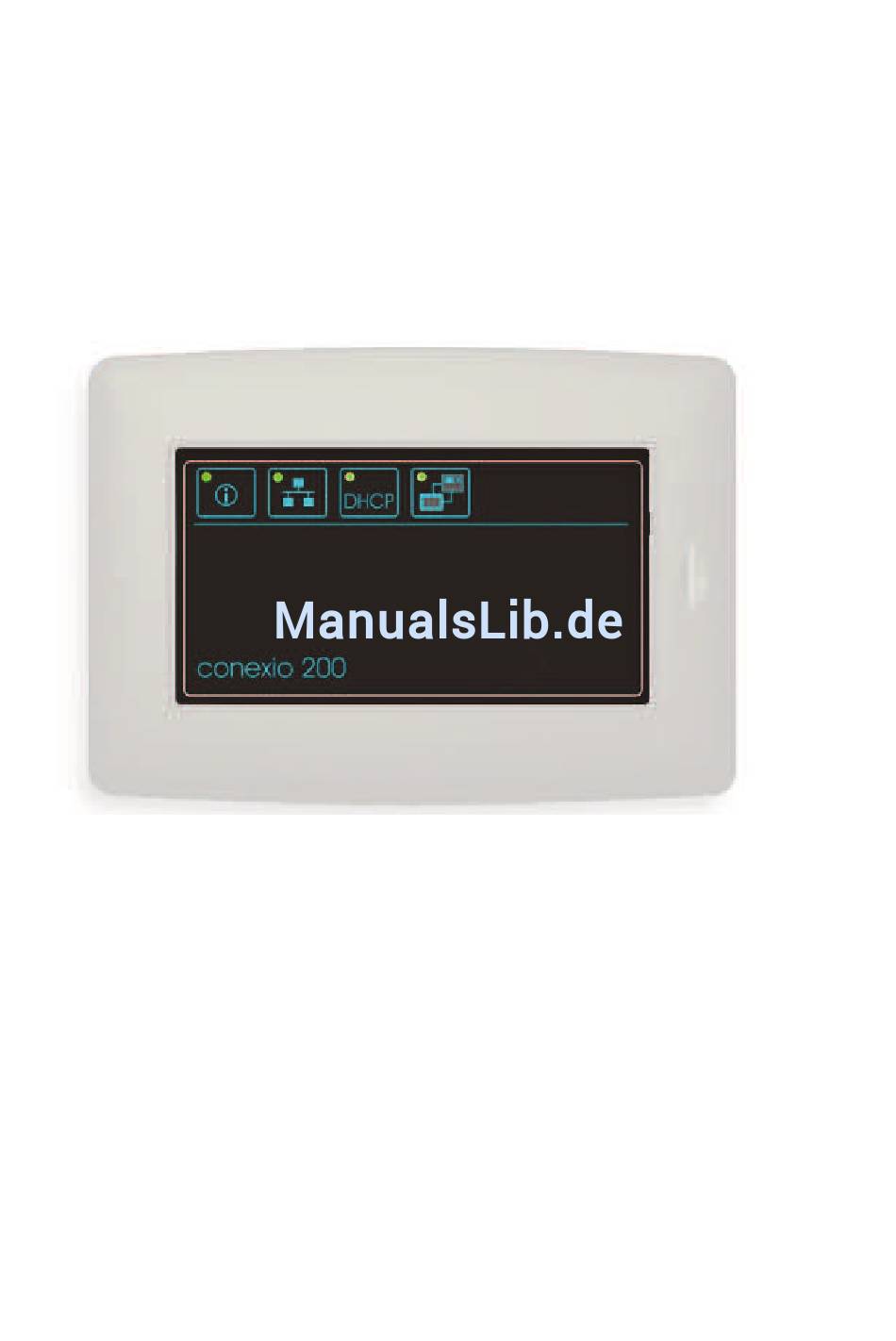

Webmodul montieren 2.1 Übersicht ➀ Power- und Status-Anzeige ➁ Netzwerk-Anzeige: LED leuchtet dauernd, wenn die Verbindung hergestellt ist. DHCP-Anzeige: LED blinkt während der Suche und leuchtet dauernd, wenn vom ➂ Router eine IP zugewiesen wurde ➃ Verbindungs-Anzeige zum Regler: LED blinkt, wenn die Kommunikation zwischen Regler und Webmodul vorhanden ist. -
Seite 5: Geräteanschluss
Geräteanschluss 4 Geräteanschluss Das Webmodul wird über den Anschluss „Ethernet“ mit dem lokalen Netzwerk über einen Switch oder Router verbunden. Kommunikationsschnittstelle Das Webmodul wird über den Anschluss „Kommunikationsschnittstelle“ mit dem Regler verbunden. Bei der Regula-Produktfamilie auf die richtige Polung der Klemmen „A“ und „B“... -
Seite 6: Inbetriebnahme
IP Adresse zugewiesen. DHCP LED (3) – siehe 2.1 „Übersicht“- leuchtet dauerhaft. Ein neues Gerät in Betrieb nehmen Die Inbetriebnahme des conexio 200 wird über C200 Setup Wizard durchgeführt (auf der mitgelieferten CD). Nach dem Start führt Sie das Programm schnell und unkompliziert durch die einzelnen Schritte der Inbetriebnahme: „Neues Gerät in Betrieb nehmen“... - Seite 7 Inbetriebnahme Reglertyp wählen, an dem der conexio 200 angeschlossen ist. Benutzername und Passwort festlegen und den Konfigurationsvorgang starten. Danach ist der conexio 200 einsatzbereit. Starten Sie nun den Webbrowser (z.B. Firefox) auf Ihrem PC/Laptop o.ä. und geben Sie in der URL/Adresszeile die zugewiesene IP Adresse ein. Beispiel:...
-
Seite 8: Vorhandenes Gerät Konfigurieren
Inbetriebnahme Vorhandenes Gerät konfigurieren Wenn Sie „Ein vorhandenes Gerät konfigurieren“ wählen, können Sie in einzelnen Punkten Änderungen vornehmen sowie ein eigenes Schema-Bild hochladen. In der Übersicht wird das gefundene Webmodul gelistet, ebenso die zugewiesene IP Adresse. Sie können den Benutzername und Passwort ändern, falls erwünscht noch die Gerätebezeichnung. -
Seite 9: Feste Ip-Adresse
Inbetriebnahme Feste IP-Adresse Wenn Sie eine feste IP-Adresse verwenden wollen, schalten Sie „Manuel“ ein und geben Sie diese unter „IP-Adresse“ ein. Wenn Sie Ihr Webmodul übers Internet erreichen wollen, tragen Sie die Gateway-Adresse Ihres Netzwerks ein. Subnet nur bei Bedarf verändern. Eigenes Schemata-Bild Wenn Sie ein eigenes Bild verwenden wollen: Klicken Sie auf den Reiter „Schema“, dann auf „Datei auswählen“... -
Seite 10: Konfiguration Internetzugriff
Konfiguration Internetzugriff 6 Konfiguration Internetzugriff Eine ortsunabhängige Verbindung zum Webmodul kann von jedem beliebigen lokalen oder mobilen Internetzugang hergestellt werden. Falls Sie eine statische IP-Adresse haben (Ihre IP-Adresse bleibt immer gleich): Stellen Sie Ihr Router so ein, dass er externe Anfragen auf den am Webmodul eingestellten Port (Werkseinstellung 80) und die IP Adresse weiterleitet (Port Forwarding). -
Seite 11: Technische Daten
7 Technische Daten Gehäusematerial 100 % recyclingfähiges ABS-Gehäuse Maße L x B x T in mm 145 x 100 x 30 Schutzart IP20 nach DIN 40050, EN 60529 Betriebsspannung Steckernetzteil: AC 90 ... 260 V~ / 50-60 Hz Eingangsspannung: 5 V / 1,2 A Eigenverbrauch <...
