Bedienungsanleitung
Inverter
Raumklimagerät
(Luftkonditionierer)

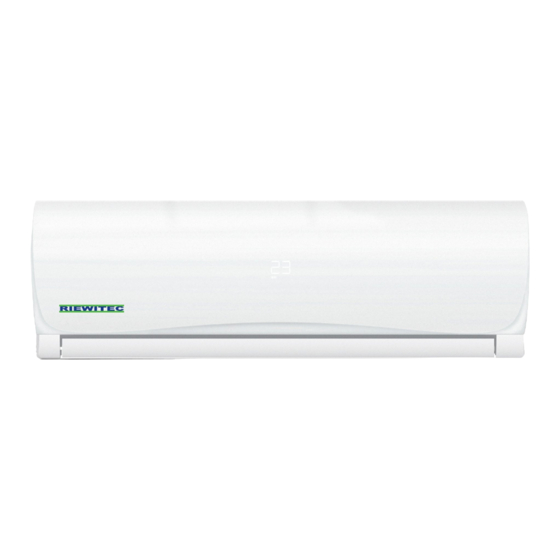

CS-50V3G
CS-61V3G
Bitte lesen Sie die Anleitung vor der Montage und Inbetriebnahme aufmerksam durch
•
•
Beachten Sie die Sicherheitshinweise
Heben Sie die Anleitung für zukünftiges Nachschlagen von Fragen gut auf
•
Die Installation darf nur durch zertifizierte Personen, die zum Umgang mit
•
Kältemitteln berechtigt sind, durchgeführt werden
Beachten Sie die Sicherheitshinweise, bezüglich des eingesetzten Kältemittel R32,
•
aus der mitgelieferten Installationsanleitung
Benutzerhandbuch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Riewitec CS-61V3G
Inhaltszusammenfassung für Riewitec CS-61V3G

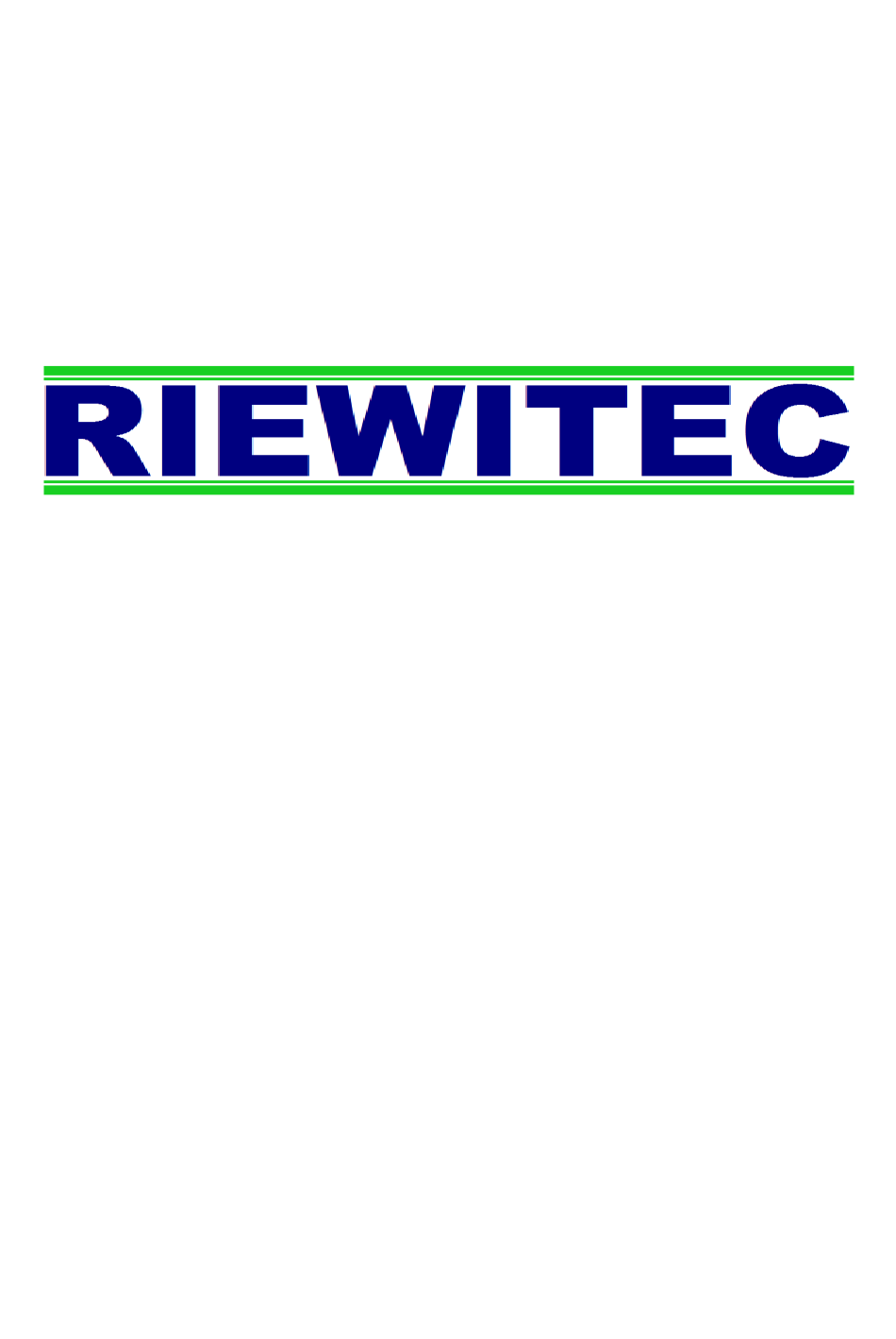

- Seite 1 Benutzerhandbuch Bedienungsanleitung Inverter Raumklimagerät (Luftkonditionierer) CS-50V3G CS-61V3G Bitte lesen Sie die Anleitung vor der Montage und Inbetriebnahme aufmerksam durch • • Beachten Sie die Sicherheitshinweise Heben Sie die Anleitung für zukünftiges Nachschlagen von Fragen gut auf • Die Installation darf nur durch zertifizierte Personen, die zum Umgang mit •...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Erklärung Hinweissymbole Sicherheitshinweise Übersicht der Bauteile Temperatureinsatzbereich Notbetrieb Fernbedienung Variante A Variante B Bedienung der Klimaanlage Fernbedienung Variante A Fernbedienung Variante B Funktionen der Fernbedienung Weitere Hinweise zum Betrieb Nützliche Tipps zur Bedienung Fehlerbeschreibung... -
Seite 3: Allgemeine Hinweise
1. Allgemeine Hinweise Vorsicht Das Gerät darf nur durch einen autorisierten und zertifizierten Fachmann repariert oder gewartet werden. Für die Montage wenden Sie sich bitte an einen autorisierten und zertifizierten Fachmann der Kälte- und Klimatechnik. Die Klimaanlage darf nicht von Kleinkindern oder geschwächten Personen ohne Aufsicht bedient werden. -
Seite 4: Erklärung Hinweissymbole
2. Erklärung Hinweissymbole Die folgenden Hinweise müssen unbedingt beachtet werden, damit sich der Anwender und andere Personen keine Verletzungen zuziehen, sowie sonstige Schäden vermieden werden. Eine Nichtbeachtung der folgenden Anweisungen kann zu Schäden und Verletzungen führen. Das Symbol bedeutet, dass schweren Warnung Verletzung mit Todesfolge möglich sind Das Symbol bedeutet, dass Verletzungen... -
Seite 5: Sicherheitshinweise
3. Sicherheitshinweise Warnung Das Gerät darf nicht durch Schließen Sie das Gerät An- und Abschalten der Beschädigen Sie nicht das an die richtige Stromzufuhr Stromversorgung in / außer Netzkabel und verwenden Betrieb genommen Sie keine falschen Kabel. werden. Andernfalls kann Andernfalls kann möglicherweise ein möglicherweise ein... - Seite 6 Vorsicht Beim Austausch des Reinigen Sie das Gerät Lüften Sie gut den Raum, Luftfilters, dürfen nicht mit Wasser – nur ein wenn die Klimaanlage Metallteile der Inneneinheit trockenes oder leicht gleichzeitig mit einem nicht berührt werden. feuchtes Tuch verwenden. Herd, etc. betrieben wird. Wasser könnte in das Gerät eindringen und die Sie können sich an...
-
Seite 7: Übersicht Der Bauteile
4. Übersicht der Bauteile Übersicht der Bauteile Inneneinheit 1. Frontblende 2. Lufteinlass 3. Luftfilter 4. Luftauslass 5. Horizontales Luftverteilgitter 6. Vertikale Luftverteilung 7. Display Fernbedienung 8. Fernbedienung Außengerät 9. Verbindungsleitungen 10. Lufteinlass (seitlich und hinten) 11. Luftauslassgitter Außengerät Display der Inneneinheit 1. -
Seite 9: Temperatureinsatzbereich
5. Temperatureinsatzbereich Heizen Kühlen Trocknen Raumtemperatur C - 30 C -32 Außentemperatur C - 30 C - 53 Das Außengerät ist mit einem zusätzlichen Heizband ausgestattet, welches eine Nutzung im Heizbetrieb, bis zu -25 C, ohne einfrieren des Außengerätes, ermöglicht. Die Anlage nimmt Wärme aus der Außenluft auf und überträgt sie ins Innere, um die Raumluft zu erwärmen. -
Seite 10: Notbetrieb
6. Notbetrieb Manueller Betrieb Falls Sie die Fernbedienung verlegt haben oder die Batterien sind leer, können Sie die Anlage temporär im manuellen Betrieb betreiben. 1. Öffnen Sie vorsichtig die Frontabdeckung (nicht mehr als 60 Grad) der Inneneinheit und heben sie an, bis sie hörbar einrastet. -
Seite 11: Fernbedienung
7. Fernbedienung Je nach Modell können unterschiedliche Fernbedienungen eingesetzt werden. Die folgenden Abbildungen zeigen zwei Varianten der möglichen Fernbedienungen. Die grundsätzlichen Funktionen sind jedoch bei allen Geräten gleich und variieren nur in Detail- bzw. Ausstattungspunkten der jeweils korrespondierenden Inneneinheit. Wenn TURBO-Betrieb ausgewählt ist,... -
Seite 13: Variante B
Variante B... -
Seite 16: Bedienung Der Klimaanlage
8. Bedienung der Klimaanlage Fernbedienung Variante A 1. Richten Sie die Fernbedienung auf das Gerät, drücken Sie die ON/OFF-Taste und dann die MODE-Taste, wählen Sie den gewünschten Modus aus: ATUO, COOL, DRY, HEAT oder FAN. 2. Drücken Sie die SET TEMPERATURE-Taste, um die Messwerte zu erhöhen oder zu verringern, bis die erforderliche Temperatur angezeigt wird. -
Seite 17: Funktionen Der Fernbedienung
9. Funktionen der Fernbedienung Bitte beachten Sie, wenn Sie im Betrieb zwischen den einzelnen Betriebsmodi schalten, kann der Kompressor für einige Minuten automatisch ausschalten ( Kompressorschutz). Dieses ist keine Fehlfunktion. Bei einem Spannungsausfall und anschließend wiederkehrender Spannungsversorgung, startet die Anlage mit den zuletzt eingestellten Funktionen. Die Anlage verfügt über die „AUTO-Restart“... -
Seite 18: Sparbetrieb ("Sleep" Modus)
Drücken Sie während des Betriebes der Anlage die Taste „Timer“. Bei jedem Drücken erhöht sich die gewünschte Ausschaltzeit um 1 Stunde. Sie können maximal 24 Stunden einstellen. Wenn Sie 25 mal die Taste drücken, wird der Timer ausgestellt und Sie können von vorne mit der Einstellung beginnen. - Seite 19 Clean Im „Clean“ - Betrieb reinigt sich automatisch der Verdampfer der Inneneinheit. Der Verdampfer vereist und taut dann ab. Durch das entstehende Kondensat, werden die Lamellen des Verdampfers effektiv gereinigt. Turbo Drücken Sie die TURBO-Taste während des KÜHL- oder HEIZEN-Betriebs, die Luftrate wird auf die höchstmögliche Stufe eingestellt.
-
Seite 20: Weitere Hinweise Zum Betrieb
10. Weitere Hinweise zum Betrieb Beachten Sie folgende Hinweise, damit die optimale Leistung des Gerätes erreicht wird: • Stellen Sie den Luftstrom richtig ein, so dass dieser nicht direkt auf Personen gerichtet ist. Stellen Sie die Temperatur auf ein Niveau ein, bei dem Sie sich wohl fühlen. Stellen Sie •... -
Seite 21: Pflege Und Sonstige Hinweise
Pflege und sonstige Hinweise Warnung Reinigung muss Klimaanlage ausgeschaltet Stromversorgung unterbrochen werden. Reinigung Innengerätes Fernbedienung Vorsicht Wischen Innengerät • Fernbedienung mit einem trockenen Tuch ab. Falls das Innengerät sehr stark verschmutzt ist, • verwenden Sie zum Abwischen ein mit kaltem Wasser angefeuchtetes Tuch. - Seite 22 5. Nehmen Sie den Luftreinigungsfilter aus dem Halterungsrahmen. (Die Vorgehensweise zum Einsetzen Herausnehmen Luftreinigungsfilters unterscheidet sich jeweils Abhängigkeit Modell – siehe dazu Abbildungen 1 und 2 auf der linken Seite). 6.Reinigen Sie den Luftreinigungsfilter mindestens einmal pro Monat und nehmen Sie bei Bedarf in jeder Saison einen Filterwechsel vor.
-
Seite 23: Nützliche Tipps Zur Bedienung
11. Nützliche Tipps zur Bedienung Die folgenden Ereignisse können im normalen Betrieb auftreten: 1. Schutzfunktion der Klimaanlage Kompressorschutz: • Der Kompressor kann nach einem Stopp für die Dauer von drei Minuten nicht wieder angelassen werden. Dieses ist auch relevant für einen Wechsel des Betriebsmodus von Kühlen auf Heizen oder Heizen auf Kühlen. - Seite 24 4. Aus dem Innengerät wird Staub ausgeblasen: • Dies ist ein normales Verhalten, wenn die Klimaanlage für einen längeren Zeitraum ausgeschaltet war oder erstmalig in Betrieb genommen wird. 5. Ein seltsamer Geruch kommt aus dem Innengerät: • Dieser Geruch entsteht im Innengerät und wird von bestimmten Werkstoffen oder Möbeln abgegeben, bzw.
-
Seite 25: Fehlerbeschreibung
