Axiales Lagerspiel einstellen

Gründe für axiales Lagerspiel können defekte Kugellager, eine beschädigte Achse oder einfach die Einstel-
lung sein. Zu beachten ist, dass ein gewisses axiales Lagerspiel normal ist und einen weichen Lauf ermög-
licht.
Das axiale Lagerspiel wird mittels Passscheiben eingestellt. Diese sind in 0,1 mm (NZ1604), 0,15 mm
(NZ1605) und 0,2 mm (NZ1606) Dicke erhältlich. Sie werden zwischen dem Freilauflager und der rechten
Endkappe eingefügt. Wir stellen das Lagerspiel bei der Produktion in Handarbeit für jedes Laufrad individuell
ein. Das Lagerspiel muss bei Verschleiß oder bei einem Lagerwechsel neu eingestellt werden, gegebenen-
falls müssen Passscheiben hinzugefügt oder entfernt werden.

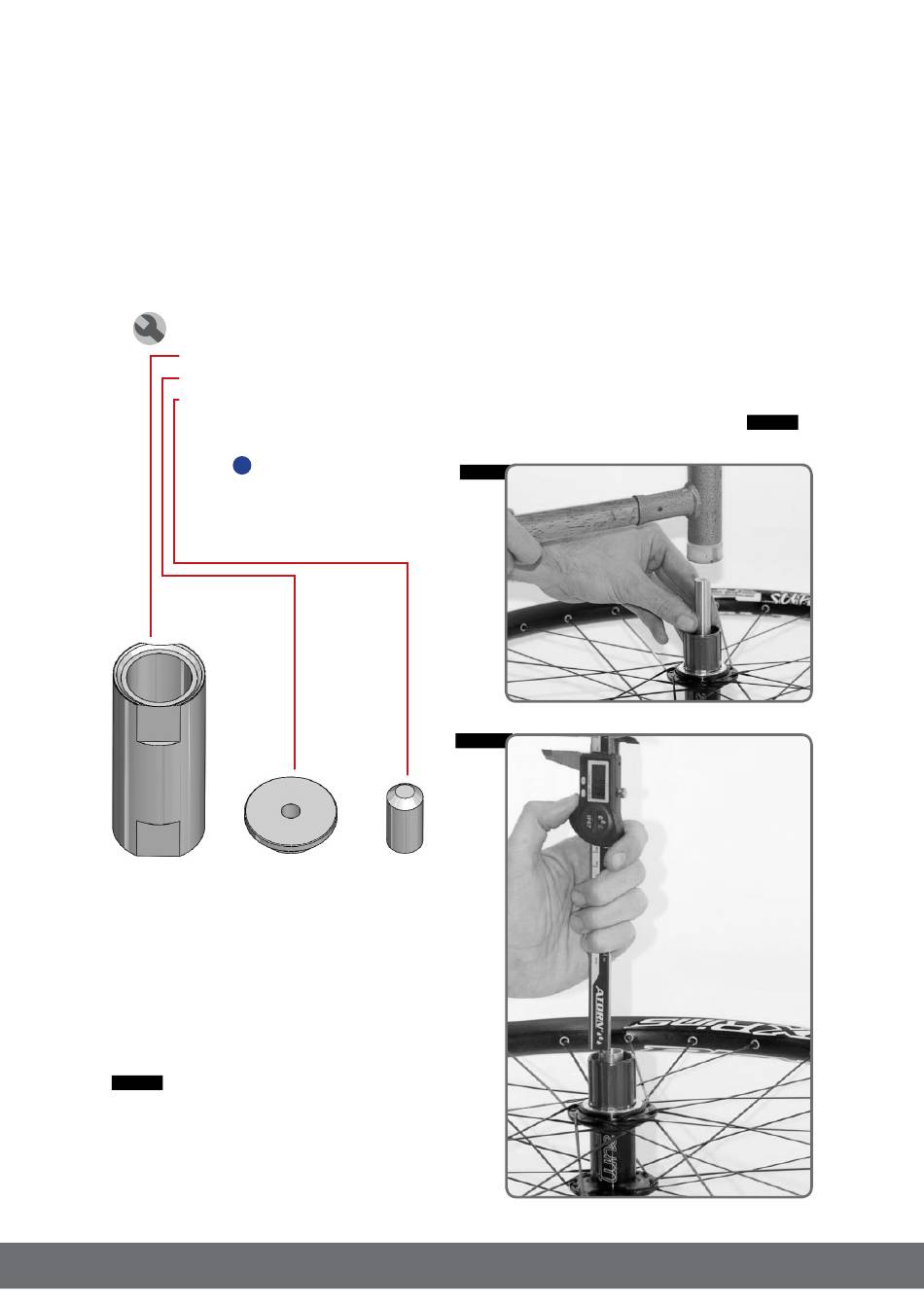

Notwendiges Werkzeug:
• TT08.1
• TT08.9
• TT08.5
• Kunststoffhammer
• Messschieber
• Fett
TT08.1
Nun muss der Überstand der Achse
gemessen werden.
Tiefenmaß des Messschiebers das frei
überstehende Achsende der Nabe ab dem
Freilaufkugellager messen. Hier muss sehr
präzise gemessen werden, am besten ist
es die Messung mehrfach zu wiederholen.
Ab.15
Anleitung | Hinterradnabe KONG BOOST
Stand Juni 2016
Artikel Nr. WZ0200
Artikel Nr. WZ0204
Artikel Nr. WZ0218
1
TT08.9 TT08.5
Dazu mit dem
Achse und Kugellager entspannen
Die Nabe wird auf das Basiswerkzeug mit
entsprechendem Aufsatz T08.9 gesetzt, so dass
nur die linke Endkappe den Aufsatz berührt.
Achse und Kugellager werden mit zwei kurzen,
kräftigen Schlägen auf die Achse unter zuhilfe des
Achsaufsatzes TT08.5 entspannt.
Ab.14
Ab.15
Ab.14
