Wartung

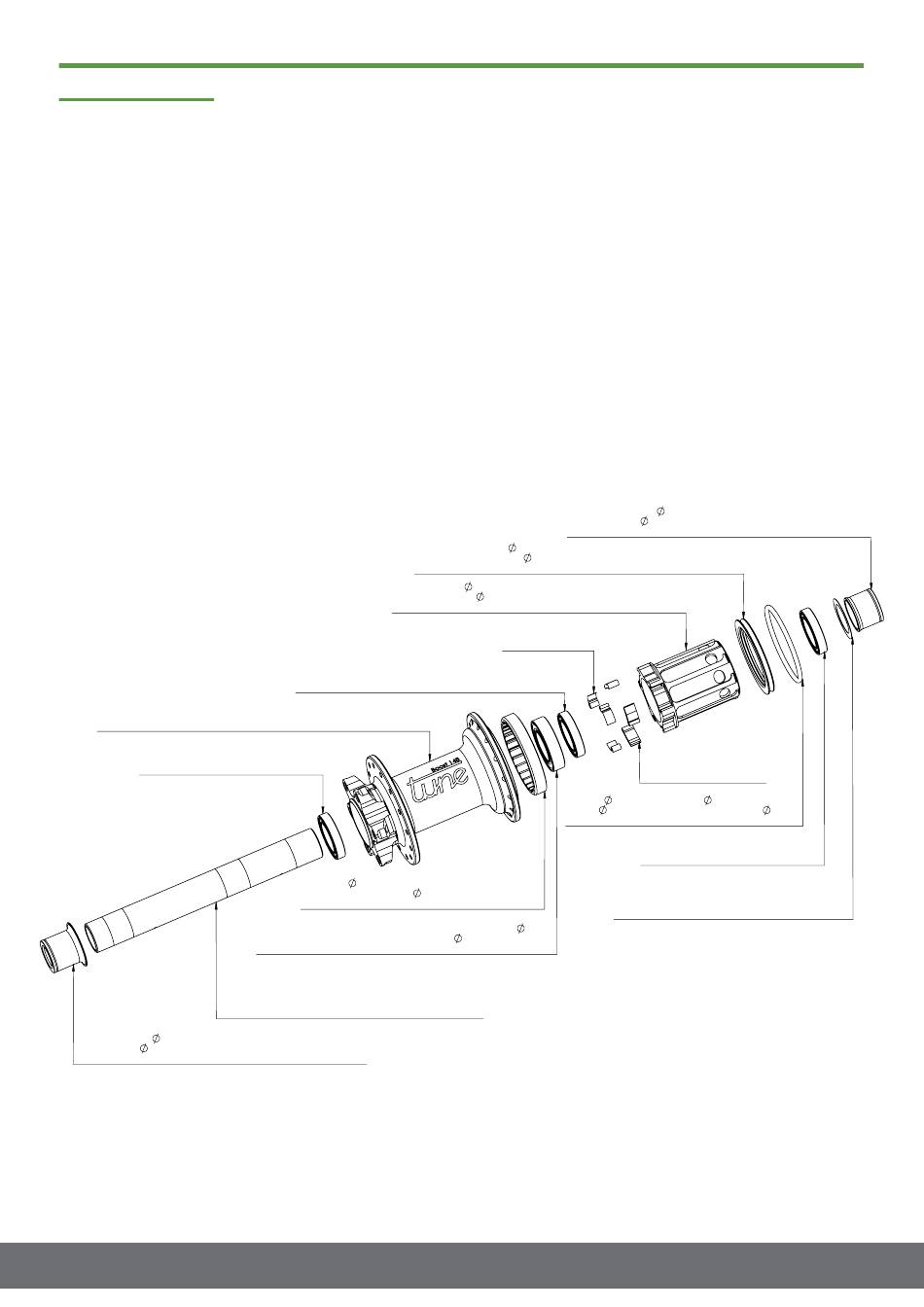

Aufbau der Nabe:
Bei der Nabe handelt es sich um ein „gestecktes System", d.h. alle Bauteile der Nabe sind passgenau
auf der Achse platziert.
Tune verwendet Sonderlager, welche im Handel so nicht erhältlich sind. Die Lager weisen sich durch ein
spezielles Fett, einen höheren Fettfüllgrad und einem auf den Einsatz abgestimmten radialem Lagerspiel
aus. Außerdem sind sie doppelt schleifend abgedichtet, was bedeutet, dass die Nabe im Neuzustand
vergleichsweise schwer läuft. Die Kugellager sind wartungsfrei und dürfen nicht nachgefettet werden.
Ersatzlager und alle anderen Ersatzteile können einzeln über den Fahrradfachhandel bezogen werden.
Kong Boost MTB Shimano
BHN620 (+Lochzahl/number of spoke holes)(+Farbcode/color code)
Nabenkörper für Kong Boost, Lochzahl, Farbe
Hub-body for Kong Boost, number of spoke holes, color
HN024 (+Lochzahl/number of spoke holes)(+Farbcode/color code)
Einreihiges Rillenkugellager 61803 2RS
single-row ball bearing 61803 2RS
NZ1504
Endkappe links 17mm für Kong X-12, Prince X-12, schwarz
end cap left 17mm for Kong X-12, Prince X-12, black
NZ0416sw
Der Aufbau mit andern Freilauftypen ist identisch, hier unterscheiden sich nur die Endkappe bzw. der Freilauf.
Anleitung | Hinterradnabe KONG BOOST
Stand Juni 2016
Einreihiges Rillenkugellager 61803 2RS, vollkugelgelagrt
single-row ball bearing 61803 2RS, fully filled
NZ1507
Zahnring 17mm mit Gewinde, Titan
freewheel tothed ring
NZ1001
Einreihiges Rillenkugellager 61903 2RS, Nabenkörper
single-row ball bearing 61903 2RS, hubs
TL0117
Aluminiumachse Ø17mm, für Kong/Prince Boost, silber
Aluminium axle Ø17mm, for Kong/Prince Boost, silver
NZ0117si
Ritzelanschlagring 17mm für FLK Shimano, silber
sprocket stopper ring 17mm for Shimano freewheel bodies, silver
NZ1101si
Freilaufkörper 17mm Shimano Skyline, Aluminium, blau
freewheel body 17mm Shimano Skyline, Aluminium, blue
NZ0706bl
Sperrklinkenfedern
pawl springs
NZ1400
O-Ring
o-ring
NZ1703
17mm with thread, Titan
17mm
17mm
Endkappe rechts 17mm für Kong X-12, Prince X-12, schwarz
end cap right 17mm for Kong X-12, Prince X-12, black
NZ0417sw
Sperrklinken, 6.0mm, Titan
pawl, 6.0mm, Titan
NZ1302
42x2.5 für alle FLK 17mm
42x2.5 for all freewheel bodies
Einreihiges Rillenkugellager 61803 2RS
single-row ball bearing 61803 2RS
NZ1504
Passscheibe(n), Stahl (Verwendung s. Anleitung)
shim(s), steel (see manual for use)
NZ1604, NZ1605, NZ1606
Stand: Juni 2015
as of: June 2015
17mm
