Endkappe Abnehmen - Tune KONG BOOST Anleitung

Demontage und Montage der Nabe:
Wichtige Hinweise:
• Alle Kontaktflächen, außer Verbindung Lager - Nabenkörper, sollten gefettet werden.
• Merken Sie sich die genaue Reihenfolge der Bauteile.
• Bitte wenden Sie sich an Ihren Fachhändler, falls Sie nicht über die notwendigen
Grundkenntnisse oder nicht über geeignetes Werkzeug verfügen.
Benötigte Werkzeuge / Materialien:
• Werkzeugsatz Tune Tool 08 (Artikel Nr. BWZ0000)
• Kunststoffhammer
• Tuch
• alte Schnellspannachse
• Heißluftföhn
• Messschieber
• Fett (wir empfehlen Molykote Rapid Plus Paste, alternativ Lagerfett)
1
• Öl (wir empfehlen Power Oil HD 15W/40 SJ-CF, alternativ Kettenöl)
2
• Kleber (z.B. 3M Scotch-Weld TL-70, Loctite 641)
3
Die Anleitung führt Sie durch die komplette Demontage, Montage und Einstellung der Nabe. Nicht alle
Schritte müssen zwangsläufig bei der Wartung durchgeführt werden.
Wenn Sie nur das Lagerspiel einstellen wollen können Sie mit dem
beginnen und anschließend direkt mit dem
1

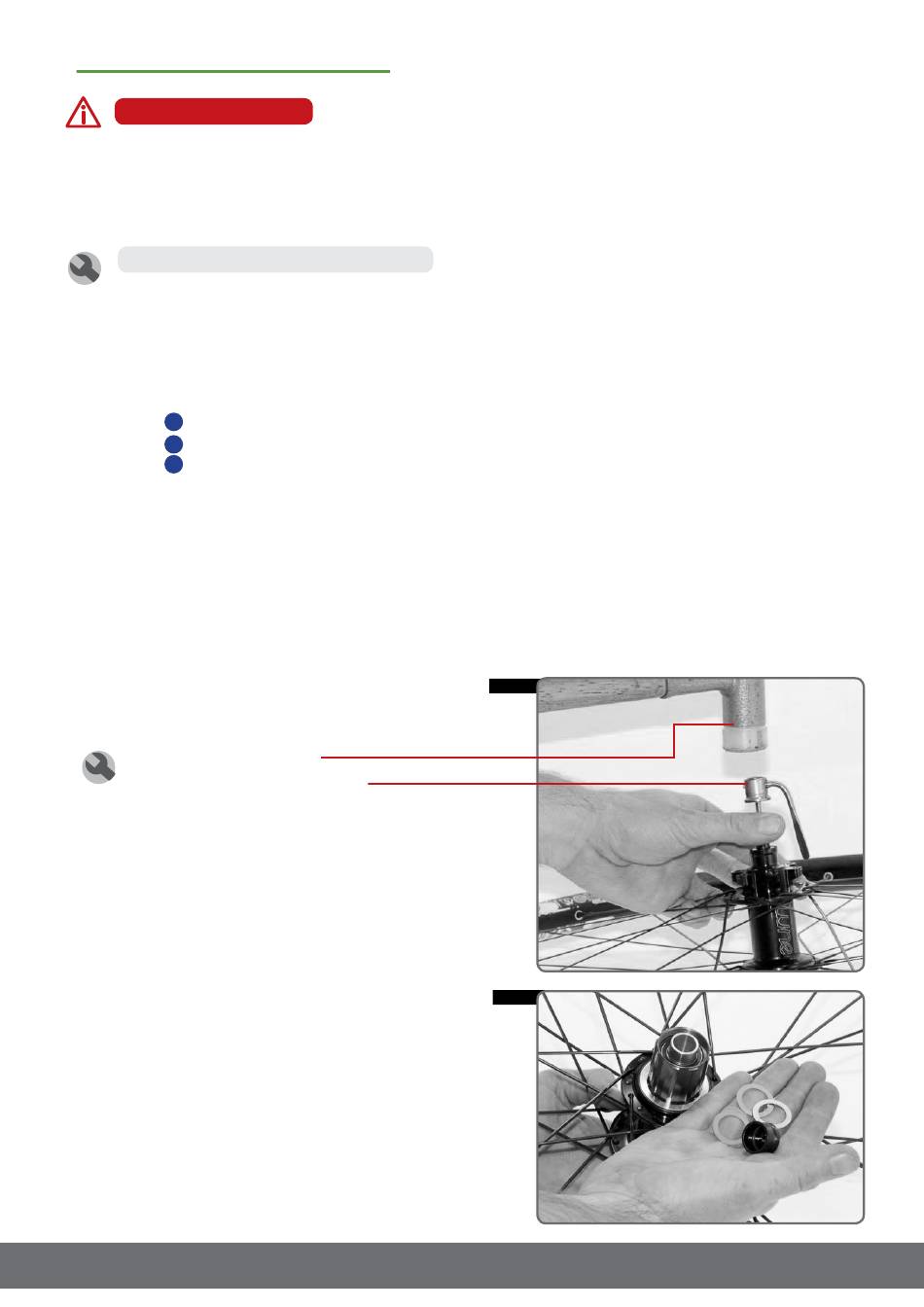

Endkappe abnehmen

Notwendiges Werkzeug:
• Kunststoffhammer
• Alte Schnellspannachse
Die Schnellspannachse wird von der linken
Seite in die Nabenachse eingeführt.
Die rechte Endkappe kann mit der Schnellspan-
nachse von innen gefasst werden und unter
leichten Hammerschlägen heruntergeschlagen
werden.
Anleitung | Hinterradnabe KONG BOOST
Stand Juni 2016
7. „Axiales Spiel einstellen"
Schritt
Ab.1
Ab.2
1. „Endkappe abnehmen"
Schritt
fortfahren.
www.tune.de
Seite 5 von 11
