Anschließen der Fußschalter

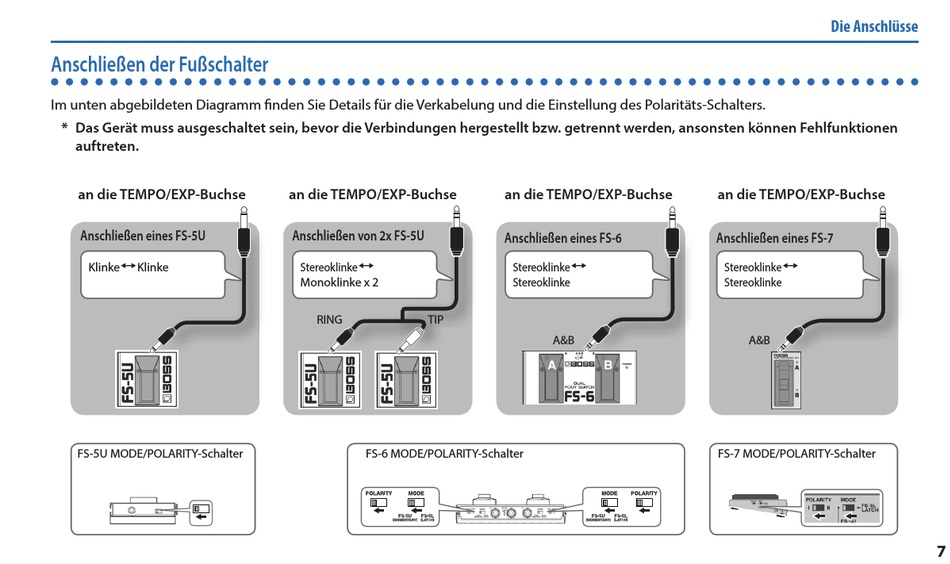

Im unten abgebildeten Diagramm finden Sie Details für die Verkabelung und die Einstellung des Polaritäts-Schalters.
* Das Gerät muss ausgeschaltet sein, bevor die Verbindungen hergestellt bzw. getrennt werden, ansonsten können Fehlfunktionen
auftreten.
an die TEMPO/EXP-Buchse
Anschließen eines FS-5U
Klinke , Klinke
FS-5U MODE/POLARITY-Schalter
an die TEMPO/EXP-Buchse
Anschließen von 2x FS-5U
Stereoklinke ,
Monoklinke x 2
RING TIP
FS-6 MODE/POLARITY-Schalter
an die TEMPO/EXP-Buchse
Anschließen eines FS-6
Stereoklinke ,
Stereoklinke
A&B
Die Anschlüsse
an die TEMPO/EXP-Buchse
Anschließen eines FS-7
Stereoklinke ,
Stereoklinke
A&B
FS-7 MODE/POLARITY-Schalter
