Inhaltszusammenfassung für Boss Slicer SL-2

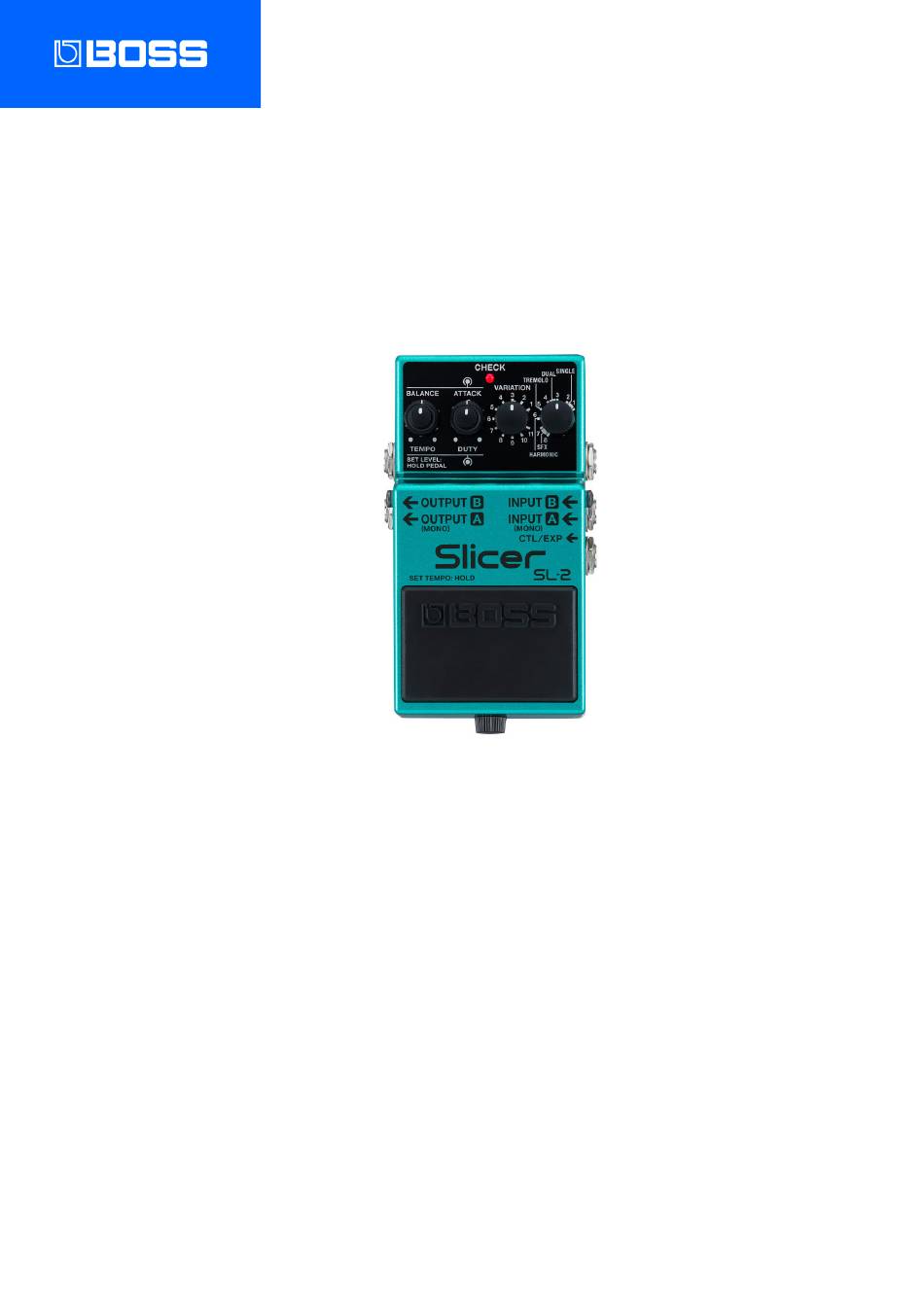

- Seite 1 Slicer SL-2 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Die Bedienoberfläche und Anschlüsse ................................. 3 Anschließen externer Pedale ..................................... 5 Möglichkeiten für die Ausgabe des Effektsignals (OUTPUT MODE) ....................6 Zuweisen einer Funktion für den Fußschalter (CTL FUNCTION) ......................7 Steuern der Regler-Funktionen mit einem Expression-Pedal (EXP FUNCTION) ................8 Steuern des Ausgangspegels mit dem Expression-Pedal ........................ -
Seite 3: Die Bedienoberfläche Und Anschlüsse

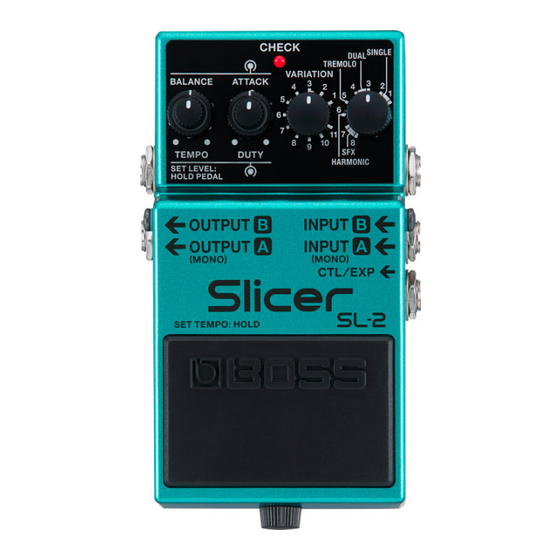

Die Bedienoberfläche und Anschlüsse Die Bedienoberfläche und Anschlüsse Name Funktion DC IN-Buchse zum Anschluss eines AC-Adapters (PSA-Serie: zusätzliches Zubehör). * Verwenden Sie nur den empfohlenen AC-Adapter (PSA-Serie) und schließen Sie den AC- Adapter nur an eine Stromversorgung an, welche der Norm entspricht und eine stabile Spannung liefert. -
Seite 4: Ein- Und Ausschalten
Verbinden Sie den SL-2 und den Rechner mithilfe eines USB-Kabels. Sie können mithilfe der dedizierten app „BOSS TONE STUDIO for SL-2“ Slice-Patterns vertauschen. Weitere Details finden Sie unter „Anwendung der app BOSS TONE STUDIO for SL-2". * Verwenden Sie keine Kabel mit eingebautem Widerstand. -
Seite 5: Anschließen Externer Pedale
Die Bedienoberfläche und Anschlüsse Anschließen externer Pedale Verwenden Sie nur das empfohlene Expression-Pedal. Die Benutzung von Expression-Pedalen anderer Hersteller kann zu Fehlfunktionen oder/und Beschädigungen des Geräts führen. -
Seite 6: Möglichkeiten Für Die Ausgabe Des Effektsignals (Output Mode)
Möglichkeiten für die Ausgabe des Effektsignals (OUTPUT MODE) Möglichkeiten für die Ausgabe des Effektsignals (OUTPUT MODE) Sie können bestimmen, wie das Effektsignals ausgegeben werden soll. Drehen Sie den Type-Regler auf „SFX (8)“. Drehen Sie alle anderen Regler vollständig im Uhrzeigersinn (nach rechts). Halten Sie den Pedalschalter gedrückt und schalten Sie das Gerät ein, indem Sie ein Kabel an die INPUT A (MONO)-Buchse anschließen. -
Seite 7: Zuweisen Einer Funktion Für Den Fußschalter (Ctl Function)
Zuweisen einer Funktion für den Fußschalter (CTL FUNCTION) Zuweisen einer Funktion für den Fußschalter (CTL FUNCTION) Gehen Sie wie folgt vor, um eine Funktion für einen angeschlossenen externen Fußschalter auszuwählen. Drehen Sie den Type-Regler auf „SFX (7)“. Drehen Sie alle anderen Regler vollständig im Uhrzeigersinn (nach rechts). Halten Sie den Pedalschalter gedrückt und schalten Sie das Gerät ein, indem Sie ein Kabel an die INPUT A (MONO)-Buchse anschließen. -
Seite 8: Steuern Der Regler-Funktionen Mit Einem Expression-Pedal (Exp Function)
Steuern der Regler-Funktionen mit einem Expression-Pedal (EXP FUNCTION) Steuern der Regler-Funktionen mit einem Expression-Pedal (EXP FUNCTION) Wenn ein Expression-Pedal angeschlossen ist, können Sie darüber die Regler-Funktionen des SL-2steuern. Gehen Sie wie folgt vor, um dem Expression-Pedal eine Regler-Funktion zuzuweisen. Drehen Sie den Type-Regler auf „HARMONIC (6)“. Drehen Sie alle anderen Regler vollständig im Uhrzeigersinn (nach rechts). -
Seite 9: Steuern Des Ausgangspegels Mit Dem Expression-Pedal
Steuern des Ausgangspegels mit dem Expression-Pedal Steuern des Ausgangspegels mit dem Expression-Pedal Sie können mit dem Expression-Pedal die Lautstärke des Effektsignals einstellen, das über die OUTPUT A (MONO)-Buchse ausgegeben wird. Drehen Sie den Type-Regler auf „TREMOLO (5)“. Drehen Sie alle anderen Regler vollständig im Uhrzeigersinn (nach rechts). Halten Sie den Pedalschalter gedrückt und schalten Sie das Gerät ein, indem Sie ein Kabel an die INPUT A (MONO)-Buchse anschließen. -
Seite 10: Steuern Des Geräts Über Ein Externes Midi-Gerät
Steuern des Geräts über ein externes MIDI-Gerät Steuern des Geräts über ein externes MIDI-Gerät Sie können den SL-2 über MIDI-Meldungen eines externes MIDI-Geräts steuern. Sie können das Tempo des SL-2 an das Tempo eines externen Geräts anpassen, so dass das Slice-Pattern des SL-2 synchron zum Tempo des externen MIDI-Geräts abgespielt wird. -
Seite 11: Einstellen Des Midi-Empfangskanals
Einstellen des MIDI-Empfangskanals Einstellen des MIDI-Empfangskanals Gehen Sie wie folgt vor. Drehen Sie den Type-Regler auf „DUAL (4)“. Drehen Sie alle anderen Regler vollständig im Uhrzeigersinn (nach rechts). Halten Sie den Pedalschalter gedrückt und schalten Sie das Gerät ein, indem Sie ein Kabel an die INPUT A (MONO)-Buchse anschließen. -
Seite 12: Abrufen Der Werksvoreinstellungen (Factory Reset)
Abrufen der Werksvoreinstellungen (Factory Reset) Abrufen der Werksvoreinstellungen (Factory Reset) Sie können die Einstellungen des SL-2 wie folgt auf die Werksvoreinstellungen zurück setzen. Drehen Sie den Type-Regler auf „DUAL (3)“. Drehen Sie alle anderen Regler vollständig im Uhrzeigersinn (nach rechts). Halten Sie den Pedalschalter gedrückt und schalten Sie das Gerät ein, indem Sie ein Kabel an die INPUT A (MONO)-Buchse anschließen. -
Seite 13: Austauschen Der Batterie
Austauschen der Batterie Austauschen der Batterie Wenn Sie das Gerät ausschließlich mit einer Batterie betreiben, blinkt díe CHECK-Anzeige, wenn die Batteriespannung nachlässt. Ersetzen Sie in diesem Fall die alte Batterie durch eine neue Batterie. * Batterien sollten nur dann eingesetzt bzw. ausgetauscht werden, bevor das Gerät mit anderen Geräten verbunden wird. Damit beugen Sie eventuellen Fehlfunktionen oder Beschädigungen vor. -
Seite 14: Technische Daten
Technische Daten Technische Daten Nominaler Eingangspegel INPUT A (MONO), INPUT B-Buchsen -20 dBu Maximaler Eingangspegel INPUT A (MONO), INPUT B-Buchsen +7 dBu Eingangsimpedanz INPUT A (MONO), INPUT B-Buchsen 1 MΩ Nominaler Ausgangspegel OUTPUT A (MONO), OUTPUT B-Buchsen -20 dBu Maximaler Ausgangspegel OUTPUT A (MONO), OUTPUT B-Buchsen +7 dBu Ausgangsimpedanz... -
Seite 15: Wichtige Hinweise
Technische Daten WICHTIGE HINWEISE ● Auch wenn im Gerät Batterien installiert sind, wird das Gerät ausgeschaltet, wenn Sie bei eingeschaltetem Gerät den AC-Adapter bzw. das Netzkabel abziehen bzw. anschließen. Sie müssen das Gerät ausschalten, bevor Sie den AC- Adapter oder das Netzkabel anschließen bzw. abziehen. ●... -
Seite 16: Hinweise Zu Copyrights Und Warenzeichen
Sie erhalten eine Kopie der Lizenz auf der Internetseite http://www.apache.org/licenses/LICENSE-2.0 ● Roland, BOSS und SLICER sind eingetragene Warenzeichen bzw. Warenzeichen der Roland Corporation in den USA und/oder anderen Ländern. ● Alle anderen Firmennamen und Produktbezeichnungen sind eingetragene Warenzeichen bzw. Warenzeichen des... - Seite 17 Technische Daten SL-2 Bedienungsanleitung ©2022 Roland Corporation...
