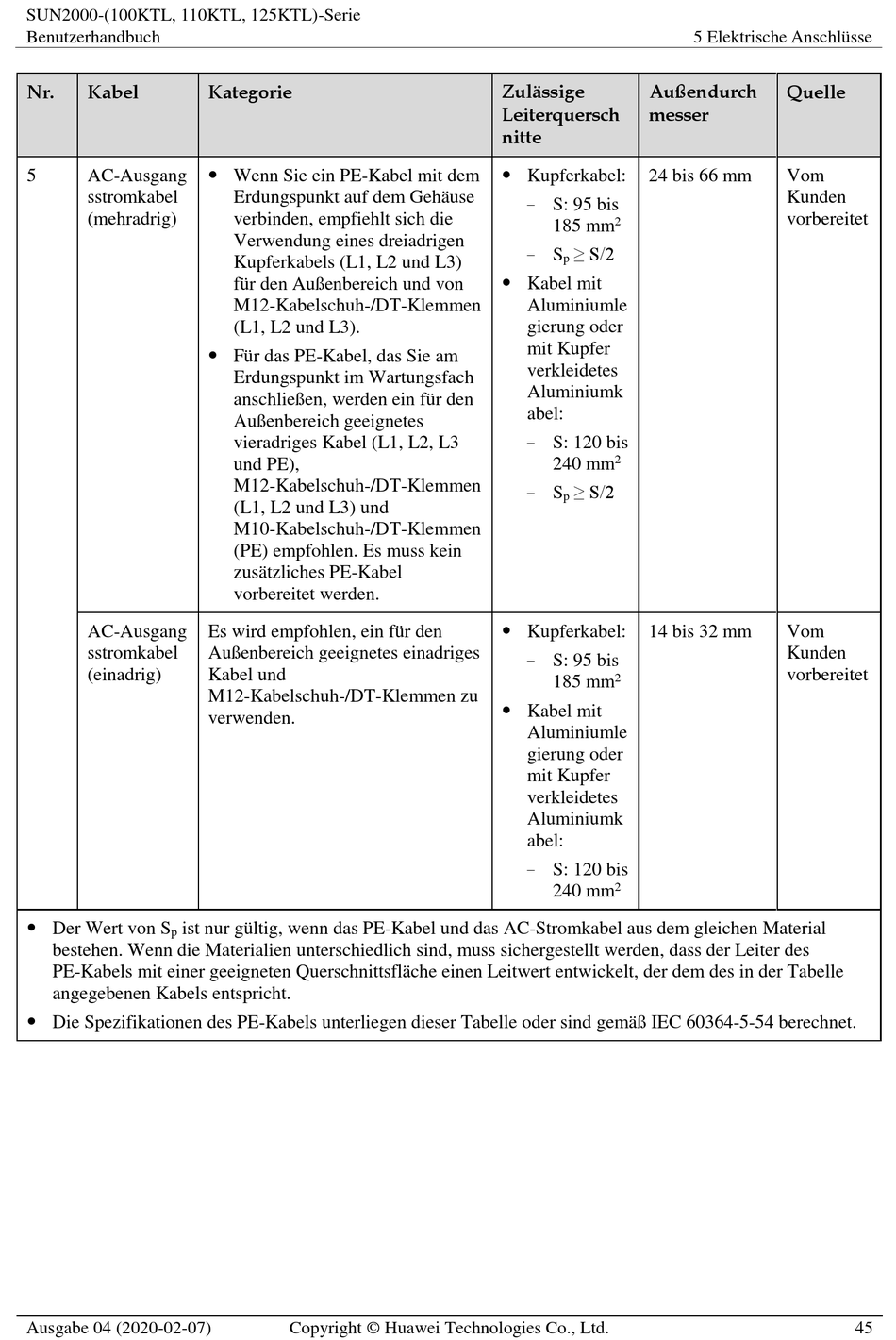

SUN2000-(100KTL, 110KTL, 125KTL)-Serie
Benutzerhandbuch
Nr. Kabel
5 AC-Ausgang
sstromkabel
(mehradrig)
AC-Ausgang
sstromkabel
(einadrig)

Der Wert von S ist nur gü ltig, wenn das PE-Kabel und das AC-Stromkabel aus dem gleichen Material
p
bestehen. Wenn die Materialien unterschiedlich sind, muss sichergestellt werden, dass der Leiter des
PE-Kabels mit einer geeigneten Querschnittsflä che einen Leitwert entwickelt, der dem des in der Tabelle
angegebenen Kabels entspricht.
 Die Spezifikationen des PE-Kabels unterliegen dieser Tabelle oder sind gemä ß IEC 60364-5-54 berechnet.
Ausgabe 04 (2020-02-07)
Kategorie
 Wenn Sie ein PE-Kabel mit dem
Erdungspunkt auf dem Gehä use
verbinden, empfiehlt sich die
Verwendung eines dreiadrigen
Kupferkabels (L1, L2 und L3)
fü r den Auß enbereich und von
M12-Kabelschuh-/DT-Klemmen
(L1, L2 und L3).
 Fü r das PE-Kabel, das Sie am
Erdungspunkt im Wartungsfach
anschließ en, werden ein fü r den
Auß enbereich geeignetes
vieradriges Kabel (L1, L2, L3
und PE),
M12-Kabelschuh-/DT-Klemmen
(L1, L2 und L3) und
M10-Kabelschuh-/DT-Klemmen
(PE) empfohlen. Es muss kein
zusä tzliches PE-Kabel
vorbereitet werden.
Es wird empfohlen, ein fü r den
Auß enbereich geeignetes einadriges
Kabel und
M12-Kabelschuh-/DT-Klemmen zu
verwenden.
Copyright © Huawei Technologies Co., Ltd.
Zulä ssige Außendurch
Leiterquersch messer
nitte
 Kupferkabel: 24 bis 66 mm
− S: 95 bis
2
185 mm
≥ S/2
− S
p

Kabel mit
Aluminiumle
gierung oder
mit Kupfer
verkleidetes
Aluminiumk
abel:
− S: 120 bis
2
240 mm
≥ S/2
− S
p
 Kupferkabel: 14 bis 32 mm
− S: 95 bis
2
185 mm
 Kabel mit
Aluminiumle
gierung oder
mit Kupfer
verkleidetes
Aluminiumk
abel:
− S: 120 bis
2
240 mm
5 Elektrische Anschlü sse
Quelle
Vom
Kunden
vorbereitet
Vom
Kunden
vorbereitet
45
