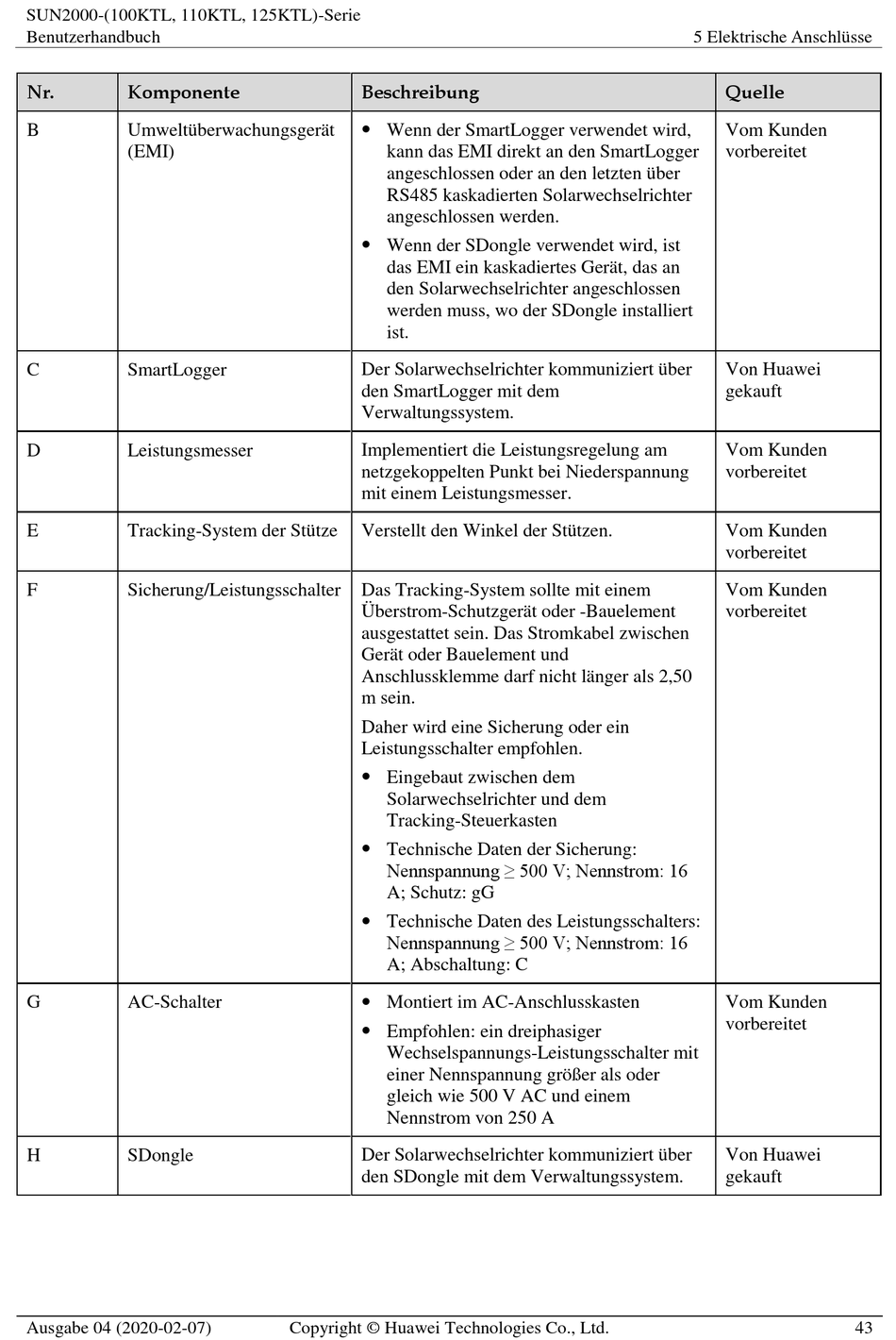

SUN2000-(100KTL, 110KTL, 125KTL)-Serie
Benutzerhandbuch
Nr. Komponente
B Umweltü berwachungsgerä t
(EMI)
C SmartLogger
D Leistungsmesser
E Tracking-System der Stü tze
F Sicherung/Leistungsschalter
G AC-Schalter
H SDongle
Ausgabe 04 (2020-02-07)
Beschreibung
 Wenn der SmartLogger verwendet wird,
kann das EMI direkt an den SmartLogger
angeschlossen oder an den letzten ü ber
RS485 kaskadierten Solarwechselrichter
angeschlossen werden.
 Wenn der SDongle verwendet wird, ist
das EMI ein kaskadiertes Gerä t, das an
den Solarwechselrichter angeschlossen
werden muss, wo der SDongle installiert
ist.
Der Solarwechselrichter kommuniziert ü ber
den SmartLogger mit dem
Verwaltungssystem.
Implementiert die Leistungsregelung am
netzgekoppelten Punkt bei Niederspannung
mit einem Leistungsmesser.
Verstellt den Winkel der Stü tzen.
Das Tracking-System sollte mit einem
Überstrom-Schutzgerä t oder -Bauelement
ausgestattet sein. Das Stromkabel zwischen
Gerä t oder Bauelement und
Anschlussklemme darf nicht lä nger als 2,50
m sein.
Daher wird eine Sicherung oder ein
Leistungsschalter empfohlen.

Eingebaut zwischen dem
Solarwechselrichter und dem
Tracking-Steuerkasten
 Technische Daten der Sicherung:
Nennspannung ≥ 500 V; Nennstrom: 16
A; Schutz: gG

Technische Daten des Leistungsschalters:
Nennspannung ≥ 500 V; Nennstrom: 16
A; Abschaltung: C
 Montiert im AC-Anschlusskasten
 Empfohlen: ein dreiphasiger
Wechselspannungs-Leistungsschalter mit
einer Nennspannung grö ß er als oder
gleich wie 500 V AC und einem
Nennstrom von 250 A
Der Solarwechselrichter kommuniziert ü ber
den SDongle mit dem Verwaltungssystem.
Copyright © Huawei Technologies Co., Ltd.
5 Elektrische Anschlü sse
Quelle
Vom Kunden
vorbereitet
Von Huawei
gekauft
Vom Kunden
vorbereitet
Vom Kunden
vorbereitet
Vom Kunden
vorbereitet
Vom Kunden
vorbereitet
Von Huawei
gekauft
43
