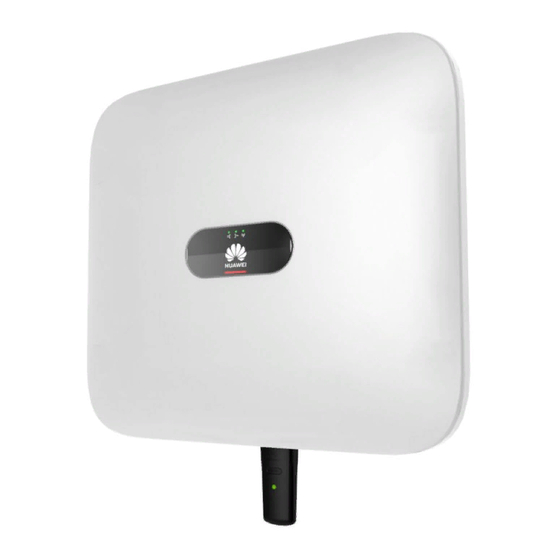

Huawei SUN2000 Serie Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Huawei Anleitungen
  4. Wechselrichter
  5. SUN2000 Serie
  6. Benutzerhandbuch

Huawei SUN2000 Serie Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für SUN2000 Serie:
Inhaltsverzeichnis

Quicklinks

SUN2000-(100KTL, 110KTL, 125KTL)-Serie
Benutzerhandbuch
Ausgabe
04
Datum
2020-02-07
HUAWEI TECHNOLOGIES CO., LTD.
Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Huawei SUN2000 Serie

Inhaltszusammenfassung für Huawei SUN2000 Serie

  • Seite 1 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch Ausgabe Datum 2020-02-07 HUAWEI TECHNOLOGIES CO., LTD.
  • Seite 2 Alle anderen in diesem Dokument aufgeführten Warenzeichen sind das Eigentum ihrer jeweiligen Inhaber. Beachten Sie: Die erworbenen Produkte, Leistungen und Eigenschaften werden durch den zwischen Huawei und dem Kunden geschlossenen Vertrag geregelt. Es ist möglich, dass sämtliche in diesem Dokument beschriebenen Produkte, Leistungen und Eigenschaften oder Teile davon nicht durch den Umfang des Kaufvertrags oder den Nutzungsbereich abgedeckt sind.

  • Seite 3: Über Dieses Dokument

    Zeigt eine mö gliche Gefahrensituation an, die zu Sachschä den, Datenverlust, Leistungsminderung oder unerwarteten Ergebnissen fü hren kann, wenn sie nicht vermieden wird. HINWEIS wird verwendet, um Praktiken zu erlä utern, die nicht im Zusammenhang mit Personenschä den stehen. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 4: Änderungsverlauf

    10 Technische Daten aktualisiert. A Sichern der Y-Zweig-Stecker hinzugefü gt. B NetzcodeB Netzcode aktualisiert. C Domä nennamensliste der Managementsysteme hinzugefü gt. Ausgabe 02 (09.08.2019) Die Modelle SUN2000-110KTL-M0, SUN2000-100KTL-M0, SUN2000-100KTL-M1 und SUN2000-100KTL-INM0 hinzugefü gt. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 5 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch Über dieses Dokument Ausgabe 01 (15.05.2019) Die Ausgabe wird als erstmalige Anwendung im Betrieb (First Office Application, FOA) verwendet. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 6: Inhaltsverzeichnis

    4.4.1 Trä germontage ................................. 31 4.4.2 Wandmontage ................................32 4.5 Montage eines Solarwechselrichters ........................... 33 5 Elektrische Anschlüsse ......................38 5.1 Sicherheitsmaß nahmen ............................... 38 5.2 Vorbereiten der Kabel ..............................38 Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 7 7.3.2 Importieren von Konfigurationen .......................... 106 7.3.3 Exportieren von Daten ............................106 7.3.4 Durchfü hren eines Upgrades..........................106 8 Instandhaltung .......................... 107 8.1 Herunterfahren und Ausschalten ..........................107 8.2 Zur Fehlerbehebung ausschalten..........................107 8.3 Routinewartung................................. 109 Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 8 9.3 Entsorgen des SUN2000 ............................128 10 Technische Daten ........................129 A Sichern der Y-Zweig-Stecker ....................134 B Netzcode ............................. 137 C Domä nennamensliste der Managementsysteme ............... 144 D Akronyme und Abkürzungen ....................145 Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 9: Sicherheitshinweise

    Die mit „HINWEIS“, „VORSICHT“, „WARNUNG“ und „GEFAHR“ gekennzeichneten Abschnitte in diesem Dokument beinhalten nicht alle zu befolgenden Sicherheitsanweisungen. Sie sind nur Ergä nzungen zu den allgemeinen Sicherheitshinweisen. Huawei ü bernimmt keine Haftung fü r jegliche Folgen, die durch die Verletzung von allgemeinen Sicherheitsanforderungen oder Design-, Produktions- und Nutzungssicherheitsstandards verursacht werden.

  • Seite 10: Allgemeine Anforderungen

    Berü hren Sie nicht das unter Spannung stehende Gerä t, da das Gehä use heiß wird. 1.2 Anforderungen an das Personal  Personal, das die Montage oder Wartung von Huawei-Gerä ten beabsichtigt, muss grü ndlich geschult werden, alle erforderlichen Sicherheitsmaß nahmen verstehen und alle Vorgä nge korrekt durchfü hren kö nnen.

  • Seite 11: Elektrische Sicherheit

     Stellen Sie sicher, dass die von Ihnen vorbereiteten Kabel den Bestimmungen des jeweiligen Landes entsprechen.  Verwenden Sie bei der Durchfü hrung von Hochspannungsarbeiten spezielle isolierte Werkzeuge. Wechsel- und Gleichstrom Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 12: Verkabelung

    Tragkraft. Überlasten Sie sie nicht.  Stellen Sie sicher, dass sich das breitere Ende der Leiter unten befindet oder dass Schutzvorkehrungen am unteren Ende der Leiter getroffen wurden, um ein Verrutschen zu verhindern. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 13: Bewegen Von Schweren Objekten

    Wenn Sie Gerä te manuell verschieben, tragen Sie Schutzhandschuhe, um Verletzungen zu vermeiden. 1.6 Inbetriebnahme Sobald die Stromversorgung das erste Mal eingeschaltet wird, muss sichergestellt werden, dass Fachpersonal die Parameter richtig einstellt. Falsche Einstellungen kö nnen zu Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 14: Wartung Und Austausch

     Das Gerä t darf erst dann eingeschaltet werden, wenn alle Stö rungen behoben wurden. Anderenfalls kö nnten sich die Stö rungen sprunghaft vermehren oder Schä den am Gerä t verursachen. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 15: Überblick

    110K: Der Leistungspegel beträ gt 110 kW.  100K: Der Leistungspegel beträ gt 100 kW. Topologie TL: transformatorlos Region IN: Indien Design-Code M0 und M1: Produktserien mit einem Eingangsspannungspegel von 1100 V DC Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 16: Modellidentifizierung

    Abbildung 2-2 Position des Modellaufklebers auf der ä uß eren Verpackung (1) Position des Modellaufklebers Abbildung 2-3 Typenschild (1) Marke und Produktmodell (2) Wichtige technische Daten (3) Konformitä tssymbole (4) Unternehmensname und Herkunftsland Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 17: Überblick

    Der SUN2000 Solarwechselrichter gelten fü r netzgekoppelte Systeme von groß en PV-Anlagen und kommerzielle verteilte netzgekoppelte Systeme. In der Regel besteht eine netzgekoppelte PV-Anlage aus dem PV-String, dem Solarwechselrichter, dem AC-Anschlusskasten und der Trafostation. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 18: Unterstützte Stromnetze

    Unterstützte Stromnetze  Die SUN2000-110KTL-M0-, SUN2000-100KTL-M0-, SUN2000-100KTL-M1- und SUN2000-100KTL-INM0-Solarwechselrichter unterstü tzen die TN-S-, TN-C-S, TN-C-, TT- und IT-Stromnetze.  Der SUN2000-125KTL-M0 unterstü tzt nur das IT-Stromnetz. Abbildung 2-5 Unterstü tzte Stromnetze Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 19: Label Description

    Restspannung vor. Es dauert 15 Minuten, bis sich der Wechselrichter auf eine sichere Spannung entladen hat. Dokumentation zurate Erinnert die Betreiber ziehen daran, die mit dem Wechselrichter gelieferte Dokumentation zurate zu ziehen. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 20 Lü fters austauschen, ziehen Sie die Netzstecker. ESN-Beschriftung des Gibt die Seriennummer Wechselrichters des Wechselrichters an. Gewichtsbeschriftung Der Wechselrichter muss von vier Personen getragen oder mit einem Gabelstapler transportiert werden. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 21: Aussehen Des Produkts

    DC SCHALTER 3 gesteuert) (11) DC-Schalter 3 (DC (12) Belü ftungsventil SCHALTER 3) (13) USB-Port (USB) (14) Kommunikationsport (COM) (15)Montageloch fü r das (16)Montageloch fü r das Stromkabel des AC-Ausgangsstromkabel Tracking-Systems Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 22: Abmessungen

    SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 2 Überblick Abmessungen Abbildung 2-7 Abmessungen Anschlussbereich Abbildung 2-8 Verkabelungsplan eines 3-Pin-Modells (SUN2000-125KTL-M0) (1) Gleichstromeingangsklemme (2) RS485-Port (3) Erdungspunkt auf dem Gehä use (4) AC-Klemmenblock(3-Pin) Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 23: Status Der Kontrollleuchte

    2 Überblick Abbildung 2-9 Verkabelungsplan eines 4-Pin-Modells (SUN2000-110KTL-M0, SUN2000-100KTL-M0, SUN2000-100KTL-M1 und SUN2000-100KTL-INM0) (1) Gleichstromeingangsklemme (2) RS485-Port (3) Erdungspunkt auf dem Gehä use (4) AC-Klemmenblock (4-Pin) 2.4.2 Status der Kontrollleuchte Abbildung 2-10 Kontrollleuchte Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 24: Beschreibung

    Modus (aus Grü nden einschließ lich von Netzverlust). Kommunikationsko Der Solarwechselrichter empfä ngt Blinkt schnell grü n ntrollleuchte normal Kommunikationsdaten. Der Solarwechselrichter hat seit 10 Sekunden keine Kommunikationsdaten empfangen. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 25 Solarwechselrichters durchgefü hrt werden. Zur lokalen Wartung zä hlen beispielsweise der Import und Export von Daten ü ber einen USB-Stick sowie die Verbindung mit der SUN2000-App ü ber ein WLAN-Modul, ein Bluetooth-Modul oder ein USB-Datenkabel. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 26: Funktionsprinzipien

    PV-Strings zu verfolgen. Anschließ end wird der Gleichstrom ü ber einen Wechselrichter in dreiphasigen Wechselstrom umgewandelt. Überspannungsschutz wird sowohl auf Gleichstrom- als auch Wechselstromseite unterstü tzt. Abbildung 2-11 Prinzipskizze eines 3-Pin-Modells Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 27: Arbeitsmodi

    SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 2 Überblick Abbildung 2-12 Prinzipskizze eines 4-Pin-Modells 2.5.2 Arbeitsmodi Der SUN2000 funktioniert im Standby-, Betriebs- oder Herunterfahr-Modus. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 28 Im Standby- oder Betriebsmodus wechselt der SUN2000 in den Herunterfahrmodus, nachdem ein Fehler oder ein Herunterfahrbefehl erkannt wurde.  Im Herunterfahrmodus wechselt der SUN2000 in den Standby-Modus, nachdem ein Hochfahrbefehl erkannt oder der Fehler beseitigt wurde. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 29: Lagerung Des Solarwechselrichters

    Kippen Sie das Paket nicht und stellen Sie es nicht auf den Kopf.  Um Verletzungen oder Beschä digungen des Gerä ts zu vermeiden, stapeln Sie die Wechselrichter vorsichtig, damit sie nicht umfallen. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 30 Abbildung 3-2 Maximal zulä ssige Anzahl von Stapelungen  Wenn der Solarwechselrichter mehr als zwei Jahre gelagert wurde, muss er vor der Inbetriebnahme von Fachpersonal ü berprü ft und getestet werden. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 31: Montage

    Komponenten intakt sind und der Lieferumfang vollstä ndig ist. Wenden Sie sich bei Schä den oder fehlenden Komponenten an Ihren Hä ndler. Weitere Details zur Anzahl der mit dem Solarwechselrichter gelieferten Zubehö rteile finden Sie in der Packliste in der Verpackungskiste. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 32: Tools

    M4, Flachkopf: M3 und M4) Seitenschneider Abisolierzangen Schlitzschraubendre Gummihammer her (Kopf: M3) Montagewerkzeuge Utility-Messer Kabelschneider Crimpzange RJ45-Crimpzange (Modell: PV-CZM-22100) Gabelschlü ssel Staubsauger Multimeter Markierstift (Modell: PV-MS) (Gleichspannungsm essbereich ≥ 1100 V DC) Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 33: Ermitteln Der Montageposition

    Solarwechselrichter an einem schattigen Ort zu montieren oder eine Abdeckung ü ber der Anlage anzubringen.  Der SUN2000-125KTL-M0 sollte physisch von drahtlosen Kommunikationseinrichtungen von Drittanbietern und Wohngebiet in einer Entfernung von mehr als 30 m getrennt werden. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 34: Anforderungen An Die Unterkonstruktion

    Montieren Sie den Solarwechselrichter in Wohngegenden nicht an Gipskartonplatten oder an Wä nden aus ä hnlichen Materialien, da diese ü ber eine schwache Schallisolierung verfü gen. Die Betriebsgerä usche des Solarwechselrichters kö nnen die Anwohner beeinträ chtigen. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 35: Anforderungen An Die Montagewinkel

    75 Grad, um eine angemessene Wä rmeableitung zu ermö glichen.  Montieren Sie den Solarwechselrichter nicht in einer nach vorne, sehr stark nach hinten oder seitlich geneigten oder horizontalen oder umgekehrten Position. Abbildung 4-3 Winkel Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 36: Anforderungen An Die Montageabstä Nde

    Wenn mehrere Solarwechselrichter zu montieren sind, montieren Sie sie horizontal, sofern ausreichend Platz zur Verfü gung steht; wenn nicht genü gend Platz vorhanden sein sollte, montieren Sie sie im Dreieckmodus. Gestapelte Montage wird nicht empfohlen. Abbildung 4-5 Horizontale Montagemethode (empfohlen) Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 37 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 4 Montage Abbildung 4-6 Dreiecks-Montagemethode (empfohlen) Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 38: Montieren Der Montagehalterung

    Die Montagehalterung des Solarwechselrichters weist vier Gruppen mit jeweils vier Gewindelö chern auf. Markieren Sie je nach Standortanforderungen ein beliebiges Loch in jeder Gruppe, d. h. vier Lö cher insgesamt. Die beiden runden Bohrungen werden empfohlen. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 39: Trä Germontage

    Schritt 2 Bohren Sie die Lö cher mit einer Schlagbohrmaschine. Es wird empfohlen, Korrosionsschutzmaß nahmen an den Einbaulagen fü r Bohrlö cher zu ergreifen. Schritt 3 Sichern Sie die Montagehalterung. Abbildung 4-10 Montieren der Montagehalterung ----Ende Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 40: Wandmontage

    Nach dem Entfernen der Schraube, der Federscheibe und der flachen Unterlegscheibe nivellieren Sie den Kopf der Spreizhü lse mit der Betonmauer. Anderenfalls wird die Montagehalterung nicht fest an der Wand montiert. Schritt 3 Sichern Sie die Montagehalterung. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 41: Montage Eines Solarwechselrichters

    SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 4 Montage Abbildung 4-11 Montieren der Montagehalterung ----Ende 4.5 Montage eines Solarwechselrichters Kontext Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 42 Um Gerä teschaden zu vermeiden, heben Sie den Wechselrichter mit der Hand oder einem Gerä t nicht ü ber eine unangemessene Position, wie in Abbildung 4-13 dargestellt. Abbildung 4-12 Positionen zur Montage der Griffe (A) Transportszenario (B) Installationsszenario Abbildung 4-13 Hebeposition Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 43 Hebeö sen und heben Sie den Solarwechselrichter an. Heben Sie den Solarwechselrichter vorsichtig an, um zu verhindern, dass er gegen die Wand oder andere Objekte stö ß t. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 44 Schritt 4 Montieren Sie den Solarwechselrichter an die Montagehalterung, und richten Sie das Gehä use des Solarwechselrichters an der Montagehalterung aus. Abbildung 4-17 Montage des Solarwechselrichters Schritt 5 Befestigen Sie den Solarwechselrichter Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 45 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 4 Montage Abbildung 4-18 Anziehen von Torx-Sicherheitsschrauben ----Ende Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 46: Elektrische Anschlüsse

    Verwenden Sie die in den vor Ort geltenden elektrotechnischen Vorschriften spezifizierten Kabel (grü n-gelbe Kabel dü rfen nur zur Erdung verwendet werden). 5.2 Vorbereiten der Kabel Die SUN2000 Solarwechselrichter unterstü tzen RS485-Kommunikation und MBUS-Kommunikation. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 47 Netzwerkdiagramm das Stromkabel an, zeigt die Stromflussrichtung an, und sowie zeigen den Signalfluss an. Abbildung 5-1 RS485-Vernetzung (SmartLogger) (A) PV-String (B) SUN2000 (C) AC-Anschlusskasten (D) Trafostation (E) Stromnetz (F) SmartLogger (G) Verwaltungssystem Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 48 Abbildung 5-2 RS485-Vernetzung (SDongle) (A) PV-String (B) SUN2000 (C) AC-Anschlusskasten (D) Trafostation (E) Stromnetz (F) SDongle (G) Verwaltungssystem Abbildung 5-3 MBUS-Vernetzung (SmartLogger) (A) PV-String (B) SUN2000 (C) AC-Anschlusskasten (D) Trafostation (E) Stromnetz (F) SmartLogger Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 49 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 5 Elektrische Anschlü sse (G) Verwaltungssystem Abbildung 5-4 MBUS-Vernetzung (SDongle) (A) PV-String (B) SUN2000 (C) AC-Anschlusskasten (D) Trafostation (E) Stromnetz (F) SDongle (G) Verwaltungssystem Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 50: Beschreibung

    Kä stchen nach Bedarf) Tabelle 5-1 Komponenten Komponente Beschreibung Quelle PV-String  PV-Strings bestehen aus PV-Modulen, die Vom Kunden in Reihe verbunden sind. vorbereitet  Ein Solarwechselrichter unterstü tzt 20 PV-String-Eingä nge. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 51 Nennspannung grö ß er als oder gleich wie 500 V AC und einem Nennstrom von 250 A SDongle Der Solarwechselrichter kommuniziert ü ber Von Huawei den SDongle mit dem Verwaltungssystem. gekauft Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 52 Anschluss an das PE-Kabel verwendet, das in dem mehradrigen Wechselstromkabel enthalten ist. Stromkabel Dreiadriges Kupferkabel mit 10 mm 15 bis 18 mm Dual-Layer-Schutz fü r den Kunden Tracking-Sys Auß enbereich vorbereitet tems Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 53 PE-Kabels mit einer geeigneten Querschnittsflä che einen Leitwert entwickelt, der dem des in der Tabelle angegebenen Kabels entspricht.  Die Spezifikationen des PE-Kabels unterliegen dieser Tabelle oder sind gemä ß IEC 60364-5-54 berechnet. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 54 Anschluss an das PE-Kabel verwendet, das in dem mehradrigen Wechselstromkabel enthalten ist. Stromkabel Dreiadriges Kupferkabel mit 10 mm 15 bis 18 mm Dual-Layer-Schutz fü r den Kunden Tracking-Sys Auß enbereich vorbereitet tems Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 55 Neutralleiter verwenden, werden ein fü r den Auß enbereich geeignetes fü nfadriges Kabel (L1, L2, L3, N und PE), M12-Kabelschuh-/DT-Klemmen (L1, L2 und L3 und N) und M10-Kabelschuh-/DT-Klemmen (PE) empfohlen. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 56: Anschließen Des Pe-Kabels

    Erdungspunkt anzuschließ en. Verbinden Sie die PE-Punkte aller Solarwechselrichter im selben Array, um die Potenzialverbindungen zu PE-Kabeln sicherzustellen. Vorgehensweise Schritt 1 Schließ en Sie das PE-Kabel an den PE-Punkt an. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 57: Öffnen Der Tür Des Wartungsfachs

    Wartungsfach eindringt. Öffnen Sie die Tü r des Wartungsfachs nicht, sofern dies nicht zwingend erforderlich ist.  Nicht verwendete Schrauben dü rfen nicht im Wartungsfach verbleiben. Verfahren Schritt 1 Öffnen Sie die Tü r des Wartungsfachs und montieren Sie die Stü tzschiene. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 58 Schritt 2 Entfernen Sie das Zubehö r und bewahren Sie es richtig auf. Abbildung 5-8 Entfernen des Zubehö rs Schritt 3 Wä hlen Sie ein Crimpmodul gemä ß dem Typ des AC-Ausgangsstromkabels aus. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 59 Entfernen Sie die entsprechenden Gummiringe streng nach dem Kabeldurchmesser, und achten Sie darauf, dass das Crimpmodul nicht beschä digt ist. Andernfalls kann das Schutzniveau des Solarwechselrichters beeinflusst werden. Abbildung 5-10 Entfernen Sie den Gummiring. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 60: Optional) Montage Des Stromkabels Des Tracking-Systems

    Schritt 1 Bereiten Sie ein Kabel vor. Schritt 2 Entfernen Sie die entsprechenden Gummiringe. Schritt 3 Verbinden Sie das Stromkabel des Tracking-Systems. Abbildung 5-11 Anschließ en des Stromkabels des Tracking-Systems ----Ende Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 61: Anschließen Eines Ac-Ausgangsstromkabels

    Wenn ein Kupferkabel verwendet wird, verwenden Sie Kupfer-Anschlussklemmen.  Wenn ein mit Kupfer verkleidetes Aluminiumkabel verwendet wird, verwenden Sie Kupfer-Anschlussklemmen.  Wenn ein Kabel mit Aluminiumlegierung verwendet wird, verwenden Sie Kupfer-Aluminium-Übergangsanschlussklemmen oder Aluminium-Anschlussklemmen zusammen mit Kupfer-Aluminium-Übergangsdistanzstü cken. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 62 Vorder und Rü ckseite. Stellen Sie sicher, dass die Aluminiumseiten der Distanzstü cke Kontakt mit den Aluminium-Anschlussklemmen haben und dass die Kupferseiten der Distanzstü cke Kontakt mit der AC-Klemmleiste haben. Abbildung 5-13 Anforderungen an Kabelschuh-/DT-Klemme Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 63 Schritt 3 Befestigen Sie das AC-Ausgangsstromkabel und das PE-Kabel. Schritt 4 Montieren Sie die Stü tzschiene. Schritt 5 Schließ en Sie die Tü r des Wartungsfachs und ziehen Sie die zwei Schrauben an der Tü r an. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 64  Bei Verlust einer Schraube an der Tü r des Wartungsfachs finden Sie die Ersatzschraube in dem an der Unterseite des Wartungsfachs geknü pften Beutel. Abbildung 5-16 Verbindungen der mehradrigen Kabel Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 65 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 5 Elektrische Anschlü sse Abbildung 5-17 Verbindungen der einadrigen Kabel Abbildung 5-18 Kabelverbindungen des 3-Pin-Modells (125KTL) (A) Vieradriges Kabel (B) Dreiadriges Kabel (C) Einadriges Kabel Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 66: Anschließen Der Dc-Eingangsstromkabel

    (F) Einadriges Kabel (mit keinem Kabel Neutraleiter) Neutraleiter) Die in den Abbildungen gezeigten Kabelfarben dienen lediglich zur Information. Wä hlen Sie ein geeignetes Kabel, das den lokalen Standards entspricht. ----Ende 5.7 Anschließen der DC-Eingangsstromkabel Sicherheitsmaßnahmen Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 67: Klemmenbeschreibung

    Der verursachte Schaden am Gerä t wird von keiner Garantie abgedeckt. Klemmenbeschreibung Der Solarwechselrichter verfü gt ü ber 20 DC-Eingangsklemmen. DC SCHALTER 1 regelt PV1–PV8 (MPPT1–MPPT4), DC SCHALTER 2 regelt PV9–PV14 (MPPT5–MPPT7), und DC SCHALTER 3 regelt PV15–PV20 (MPPT8–MPPT10). Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 68: Anzahl Der Auswahl Der Klemme Anzahl Der Pv-Strings

    PV10, PV12, PV14, PV10, PV12, PV14 und PV16 und PV18–PV20 PV16–PV20 PV1–PV6, PV8, PV10, PV1–PV6, PV8, PV10, PV12, PV14 und PV12 und PV14–PV20 PV16–PV20 PV1–PV8, PV10, PV12 PV1–PV8, PV10 und und PV14–PV20 PV12–PV20 Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 69 Anschlussbeschreibung von Y-Zweig-Steckern  Y-Zweig-Stecker kö nnen, basierend auf den folgenden empfohlenen Modellen, bei Huawei oder den Herstellern bezogen werden: Wenn der Nennstrom der Sicherung des Y-Zweig-Steckers 15 A beträ gt, wird das Modell 904095944 (Luxshare) oder A040959443039 (Comlink) empfohlen. Wenn der Nennstrom der Sicherung des Y-Zweig-Steckers 20 A beträ...
  • Seite 70 MPPT1, MPPT2, MPPT3, MPPT1, MPPT2, MPPT3, MPPT5, MPPT6, MPPT7, MPPT4, MPPT5, MPPT6, MPPT8, MPPT9, und MPPT7, MPPT8, MPPT9, MPPT10 und MPPT10 Abbildung 5-21 Anschließ en des Y-Zweig-Steckers an die PV-Strings (empfohlen) Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 71: Anforderungen An Spezifikationen

    Verwenden Sie die MC4-Stecker, die mit dem Solarwechselrichter geliefert wurden. Wenn die PV-Stecker verloren gegangen sind oder beschä digt wurden, kaufen Sie Stecker des gleichen Modells. Gerä teschä den, die durch inkompatible PV-Stecker verursacht werden, sind nicht von der Garantie abgedeckt. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 72 Nacht nachlä sst und der PV-String-Strom auf unter 0,5 A zurü ckgeht. Schalten Sie anschließ end die drei Gleichstromschalter aus, ziehen Sie die positiven und negativen Stecker ab und korrigieren Sie die Verbindung des DC-Eingangsstromkabels. ----Ende Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 73: Anschließen Des Rs485-Kommunikationskabels

    + kaskadieren oder mit Gerä ten wie dem RS485B IN, RS485B OUT, SmartLogger zu RS485-Differenzialsign RS485-Differenzialsign verbinden. al– al– Schutzerde PE, Schutzschicht zum PE, Schutzschicht zum Nicht zutreffend Erden Erden Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 74 Beim Verlegen des Kommunikationskabels muss es von den Stromkabeln getrennt werden, um die Kommunikation nicht zu beeinträ chtigen. Verbinden Sie die Schutzschicht mit dem PE-Punkt. In diesem Abschnitt wird der Anschluss von drei Kommunikationskabeln beschrieben. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 75 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch 5 Elektrische Anschlü sse Abbildung 5-26 Verbinden der RS485-Kommunikationskabel (4 - 8 mm Vierloch-Gummistopfen) Abbildung 5-27 Verbinden der RS485-Kommunikationskabel (4 - 8 mm Zweiloch- oder Dreiloch-Gummistopfen) Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 76: Inbetriebnahme

    Die Installationsabstä nde sind ausreichend und die Installationsumgebung ist sauber und aufgerä umt. Die Tü r des Wartungsfachs ist geschlossen und die Schrauben an den Tü ren sind festgezogen. 6.2 Einschalten des SUN2000 Sicherheitsmaßnahmen Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 77 Sie DC SCHALTER 2 und DC SCHALTER 3 auf EIN. Schritt 4 Fü hren Sie Schnelleinstellungen ü ber die SUN2000-App durch. Einzelheiten finden Sie unter 7.1 Betrieb mit der SUN2000-App. ----Ende Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 78: Mensch-Maschine-Interaktionen

    Durchfü hrung routinemä ß iger Wartungsarbeiten als eine benutzerfreundliche Plattform ermö glicht. Verbindungsmodus Nachdem die DC- oder AC-Seite des Solarwechselrichters eingeschaltet wurde, kö nnen Sie die App ü ber ein WLAN-Modul, ein Bluetooth-Modul oder ein USB-Datenkabel mit ihm verbinden. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 79 (B) USB-Datenkabel (C) Mobiltelefon Erklä rung Die in diesem Dokument verwendeten App-Snapshots entsprechen der SUN2000-App 3.2.00.001 (zurzeit ist diese App nur auf einem Android-Handy verfü gbar). Die Snapshots dienen nur als Referenz. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 80: Herunterladen Und Installieren Der App

    SUN2000 APP User Manual. 7.1.2 Herunterladen und Installieren der App Rufen Sie Huawei App Store (https://appstore.huawei.com) auf, suchen Sie nach SUN2000 und laden Sie das Installationspaket der App herunter. Nachdem die App installiert ist, wird das Symbol SUN2000 wie unten dargestellt angezeigt: 7.1.3 App-Anmeldung...

  • Seite 81: Vorgehensweise

    (bei einem Abstand von 2 Minuten zwischen den aufeinanderfolgenden Eingaben), dann wird das Konto 10 Minuten lang gesperrt. Das Kennwort sollte aus sechs Zeichen bestehen. Schritt 3 Nach erfolgreicher Anmeldung wird der Bildschirm „Schnelleinstellungen“ oder „Hauptmenü“ angezeigt. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 82: Wertebereich

    Bestimmt die Systemzeit. [00:00:00, 23:59:59] Baudrate (bps) Legen Sie die RS485-Baudrate so fest, dass sie  4800 mit der Baudrate der Gerä te am selben Bus  9600 ü bereinstimmt.  19200 Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 83: Arbeiten Im Zusammenhang Mit Dem Erweit. Benutzer

    Region ein, in welcher der SUN2000 verwendet wird, sowie basierend auf dem SUN2000 Anwendungsszenario. Isolation Gibt den Arbeitsmodus des SUN2000 entsprechend dem Erdungsstatus auf der DC-Seite und dem Verbindungsstatus zu dem Netz an. ----Ende Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 84: Einstellung Der Schutzparameter

    Wert unter dem vorgegebenen Wert liegt, exportiert der SUN2000 keinen Strom in das Stromnetz. ----Ende 7.1.4.3 Einstellen der Funktionsparameter Vorgehensweise Schritt 1 Wä hlen Sie Funktionsmenü > Einstellungen > Funktionsparameter, um die Funktionsparameter einzustellen. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 85 Fehlerstrom-Erkennungsfunktion an der Auß enseite des SUN2000 montiert ist, sollte diese Funktion aktiviert werden, um den Fehlerstrom zu reduzieren, der wä hrend des Betriebs des SUN2000 erzeugt wird. Dies verhindert Fehlfunktionen des AC-Schalters. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 86 Blindleistungskompensierung ü ber Nacht eine Anomalie in der Spannungskompensation des Anti-PID-Modus feststellt. Leistungsqualitä ts-O Wenn Leistungsqualitä ts-Optimierungsmodus  Deaktivieren ptimierungsmodus auf Aktivieren gesetzt ist, werden die  Aktivieren Stromoberschwingungen des Wechselrichter-Ausgangs optimiert. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 87 PV-Module aufgrund von Schatten drastisch sinkt. − Wenn PV-Modulart auf CPV 2 festgelegt ist, kann der Solarwechselrichter in 10 Minuten schnell neu gestartet werden, wenn die Eingangsleistung der PV-Module aufgrund von Schatten drastisch sinkt. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 88  Wenn PV-Strings auß erhalb des Solarwechselrichters parallel geschaltet und dann unabhä ngig voneinander mit ihm verbunden sind (vollstä ndige Parallelschaltung), setzen Sie diesen Parameter auf Alle PV-Strings verbunden. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 89 Nacht in den Ruhezustand, was den Stromverbrauch reduziert. MBUS-Kommunikati Fü r Solarwechselrichter, die  Deaktivieren RS485-Kommunikation und  Aktivieren MBUS-Kommunikation unterstü tzen, wird empfohlen, diesen Parameter auf Deaktivieren zu setzen, um den Stromverbrauch zu senken. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 90: Festlegen Der Netzgekoppelten Regelparameter

    Verfahren Schritt 1 Wä hlen Sie Funktionsmenü > Einstellungen > Steuerung des netzgekoppelten Punkts, geben Sie das Anmeldekennwort ein, und legen Sie die entsprechenden Leistungssparameter aufgrund der Anforderungen der PV-Anlage fest. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 91 Anteil der maximalen Leistung, die dem Stromnetz eingespeist wird, aus dem PV-Array auf die Kapazitä t der PV-Anlage. Anpassungszeitraum der Bestimmt das Intervall zum [0,2; 300] Leistungssenkung (s) Versenden von Anpassungsbefehlen. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 92 Aktivieren gesetzt ist und die  Aktivieren Kommunikation zwischen dem Solarwechselrichter und dem SDongle/SmartLogger fü r einen bestimmten Zeitraum unterbrochen wird (eingestellt durch Erkennungszeit von Kommunikationstrennung), erzeugt der Solarwechselrichter Leistung basierend auf Ausfallsichere Leistung. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 93: Einstellen Der Kommunikationsparameter

    RS485-Kommunikationskabel kaskadiert oder mit einem Slave-RS485-Gerä t verbunden werden. Tabelle 7-6 RS485-Kommunikationsparameter Parameter Beschreibung Wertebereich Baudrate (bps) Legen Sie die RS485-Baudrate auf die der Gerä te  4800 am selben Bus fest.  9600  19200 Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 94 [1, 247] RS485-1. Bestimmen Sie die Kommunikationsadresse des Solarwechselrichters, um ihn mit der ü bergeordneten Management-Einheit zu verbinden. Die Adresse sollte nicht mit den Adressen anderer Gerä te am selben Bus kollidieren. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 95 Sie sicherstellen, dass das Drittanbieter-Verwaltungssystem das MOTBUS-TCP-Protokoll unterstü tzt, und die Zugangspunkttabelle anhand der Schnittstellendefinitionen fü r Solarwechselrichter von Huawei konfigurieren. Sie mü ssen NMS-Server und NMS-Server-Port fü r Solarwechselrichter gemä ß den Anforderungen eines Fremdanbieter-Verwaltungssystems festlegen und das Client-Zertifikat ersetzen. Ein Fremdanbieter-Verwaltungssystem muss den Schnittstellendefinitionen fü...

  • Seite 96: Verwalten Der Lizenz

    Wenn Lizenzstatus auf Registr aufgeh. festgelegt ist, kö nnen Sie den Widerrufcode durch Tippen auf exportieren und anzeigen.  Wenn Lizenzstatus auf Keine Lizenz festgelegt ist, kö nnen Sie die Lizenz durch Tippen laden. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 97: Gerä Teverwaltung

    Stellen Sie das Zä hlermodell richtig ein, da ansonsten die Zä hlerfunktion mö glicherweise nicht verfü gbar ist. Gerä teadresse Stellen Sie diesen Parameter [1, 247] auf die Kommunikationsadresse des Leistungsmessers ein. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 98: Zugangserkennung Des Pv-Strings

    Zugangstyp nicht identifiziert werden. Sie kö nnen feststellen, ob beide 2-in-1-PV-Strings nur wiederhergestellt werden, wenn der aktuelle Strom des PV-Strings Anlaufstrom fü r 2-in-1-Erkennung erreicht. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 99 Standardmä ß iger Anlaufstrom (5 A): Gilt fü r die Szenarien, bei denen der Kurzschlussstrom I ) grö ß er als 8 A fü r die monokristallinen und polykristallinen PV-Module ist. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 100: Arbeiten Im Zusammenhang Mit Dem Spez. Benutzer

    PV-String-Zugangszustand generiert werden. ----Ende 7.1.5 Arbeiten im Zusammenhang mit dem Spez. Benutzer 7.1.5.1 Einstellen der Stromnetzparameter Verfahren Schritt 1 Wä hlen Sie Funktionsmenü > Einstellungen > Netzparameter, um die Netzparameter einzustellen. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 101 PQ-Modus 2 gesetzt ist, entspricht die maximale AC-Ausgangsleistung der Ausgangsnennleistung. Autom. Start nach Gibt an, ob der SUN2000 automatisch starten  Deaktivieren Wiederanliegen des soll, nachdem das Stromnetz wiederhergestellt  Aktivieren Netzes ist. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 102 (cosφ-P) (%) Grundlage der cosφ-P-Kurve an. Beendigungsspannun Gibt den Spannungs-Schwellenwert fü r die [70, 100] g der Beendigung der Blindleistungskompensation auf Grundlage der cosφ-P-Kurve an. Blindleistungskompe nsation (cosφ-P) (%) ----Ende Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 103: Einstellung Der Schutzparameter

    Gibt den Schwellenwert des 10-minü tigen [1 x Vn, 1,25 x Vn] Überspannungsschut Überspannungsschutzes an. z (V) 10-minü tige Gibt die Dauer des 10-minü tigen [50, 7200000] Überspannungsschut Überspannungsschutzes an. zzeit (ms) Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 104 N kann 1, 2, 3, 4, 5 oder 6 sein. Unterfrequenzschutz Gibt die Dauer fü r Netzunterfrequenzschutz der [50, 7200000] zeit Stufe-N (ms) Stufe-N an. ANMERKUNG N kann 1, 2, 3, 4 oder 5 sein. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 105: Einstellen Der Funktionsparameter

    Stromnetz trennen und muss noch einige Zeit arbeiten. Dies wird LVRT genannt. LVRT-Schwelle (V) Gibt den Schwellenwert fü r die Auslö sung von [50 % Vn, 100 % Vn] LVRT an. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 106: Wertebereich (Vn: Nennspannung)

    Wechselrichter automatisch, sobald  Aktivieren Kommunikation sich die Kommunikation regeneriert hat. Ist hochfahren dieser Parameter auf Deaktivieren eingestellt, muss der Wechselrichter manuell gestartet werden, nachdem sich die Kommunikation regeneriert hat. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 107: Festlegen Der Netzgekoppelten Regelparameter

    Schritt 1 Wä hlen Sie Funktionsmenü > Einstellungen > Steuerung des netzgekoppelten Punkts , geben Sie das Anmeldekennwort der App ein, und legen Sie Leistungsregelparameter aufgrund der Anforderungen der PV-Anlage fest. Abbildung 7-15 Steuerung des netzgekoppelten Punkts Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 108 (kW) Ausfallsichere Wenn die Kommunikation zwischen dem [0, 100] Leistung (%) SDongle/SmartLogger sowie dem Smart Power Sensor und dem Solarwechselrichter unterbrochen wird, erzeugt der Solarwechselrichter Leistung basierend auf dieser Schwelle. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 109: Festlegen Von Parametern Für Leistungsanpassung

    Solarwechselrichter unterbrochen wird. ----Ende 7.1.5.5 Festlegen von Parametern für Leistungsanpassung Verfahren Schritt 1 Wä hlen Sie Funktionsmenü > Einstellungen > Parameter fü r Leistungsanpassung, um die Parameter fü r Leistungsanpassung einzustellen. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 110 Kapazitä tsanforderungen fü r Standard- und benutzerdefinierte Wechselrichter anzupassen. Maximale Wirkleistung Gibt den oberen Grenzwert des Ausgangs [0,1; P max. (kW) fü r die maximale Wirkleistung zur Anpassung an verschiedene Marktanforderungen an. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 111 Legt die Änderungsgeschwindigkeit der [0,1; 1000] Blindleistung (%/s) Blindleistung des Wechselrichters fest. Wirkleistungsgradient Legt die Rate fü r den Anstieg der [0, 60] der Anlage (min/100 %) Wirkleistung aufgrund von Sonnenlichtä nderungen fest. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 112: Einstellen Der Blindleistungsregelung

    7.1.5.6 Einstellen der Blindleistungsregelung Vorgehensweise Schritt 1 Wä hlen Sie Funktionsmenü > Einstellungen > Blindleistungsregelung, um auf den Bildschirm fü r Blindleistungsregelung zuzugreifen und die Kurvenpunkte zur Steuerung des Blindleistungsausgangs zu bearbeiten. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 113: Gerä Teverwaltung

    Gerä te-Modell kann es zu Änderungen kommen. Das tatsä chliche Produkt hat Vorrang.  Stellen Sie das Zä hlermodell richtig ein, da ansonsten die Zä hlerfunktion mö glicherweise nicht verfü gbar ist. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 114: Optional) Montage Des Smart Dongles

    Wenn der Smart Dongle nicht mit einer SIM-Karte versehen ist, mü ssen Sie eine Standard-SIM-Karte vorbereiten (Größe: 25 mm x 15 mm; Kapazität: ≥ 64 KB).  Beim Einsetzen der SIM-Karte bestimmen Sie die Installationsrichtung anhand des Aufdrucks und der Pfeilmarkierung am Kartensteckplatz. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 115: Betrieb Mit Einem Usb-Stick

    Boot-Skriptdatei wie in FusionSolar APP and SUN2000 APP User Manual dargestellt zu generieren. Schritt 2 Importieren Sie die Boot-Skriptdatei auf einen PC. (Optional) Die Boot-Skriptdatei kann als .txt-Datei geö ffnet werden, wie in Abbildung 7-20 dargestellt. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 116: Bedeutung

    Vergewissern Sie sich, dass der Chiffretext in der Boot-Skriptdatei mit dem Anmeldepasswort der SUN2000-APP ü bereinstimmt. Wenn diese nicht ü bereinstimmen und Sie den USB-Stick fü nfmal hintereinander angeschlossen haben, wird das Benutzerkonto 10 Minuten lang gesperrt. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 117: Led-Anzeige

    Schritt 4 Schließ en Sie den USB-Stick an den USB-Anschluss an. Das System erkennt den USB-Stick automatisch und fü hrt alle Befehle aus, die in der Boot-Skriptdatei enthalten sind. Sehen Sie sich die LED-Anzeige an, um den Betriebsstatus zu ermitteln. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 118: Exportieren Von Daten

    Vergewissern Sie sich, dass der Chiffretext in der Boot-Skriptdatei mit dem Anmeldepasswort der SUN2000-APP ü bereinstimmt. Wenn diese nicht ü bereinstimmen und Sie den USB-Stick fü nfmal hintereinander angeschlossen haben, wird das Benutzerkonto 10 Minuten lang gesperrt. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 119: Durchführen Eines Upgrades

    Schritt 3 Klicken Sie auf der SUN2000-App auf Inverter-Befehlseinstellungen, um eine Boot-Skriptdatei wie in FusionSolar APP and SUN2000 APP User Manual dargestellt zu generieren. Schritt 4 Importieren Sie die Boot-Skriptdatei auf einen PC. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 120 Kontrollleuchte 1 Minute lang in langen Abstä nden (1 s lang ein und 1 s lang aus) grü n, bis sie dauerhaft leuchtet. Dies weist darauf hin, dass das Upgrade erfolgreich war. ----Ende Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 121: Instandhaltung

    Schritt 3 Schalten Sie alle DC-Schalter AUS. ----Ende 8.2 Zur Fehlerbehebung ausschalten Kontext Um Personen- und Sachschä den zu vermeiden, fü hren Sie die folgenden Schritte durch, um den Solarwechselrichter zur Fehlerbehebung oder zum Austausch auszuschalten. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 122 Schritt 5 Öffnen Sie die Tü r des Wartungsfachs, montieren Sie eine Stü tzschiene und messen Sie mit einem Multimeter die Spannung zwischen dem AC-Klemmenblock und der Erdung. Stellen Sie sicher, dass die AC-Seite des Solarwechselrichters nicht angeschlossen ist. Schritt 6 Schalten Sie alle DC-Eingangsschalter des Solarwechselrichters aus. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 123: Routinewartung

    Sie sich wä hrend des Neustarts nicht vor den Solarwechselrichter. ----Ende 8.3 Routinewartung Um sicherzustellen, dass der Solarwechselrichter lange Zeit richtig arbeiten kann, wird empfohlen, ihn wie in diesem Kapitel beschrieben routinemä ß ig zu warten. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 124 Erdungskabel mü ssen fest Die erste Überprü fung Erdung angeschlossen sein. muss sechs Monate nach der ersten Inbetriebnahme erfolgen. Von da an kann das Intervall sechs bis zwö lf Monate betragen. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 125: Fehlerbehebung

    Geringfü gig: Einige Komponenten weisen Fehler auf, ohne dass die netzgekoppelte Stromerzeugung beeinträ chtigt wird.  Warnung: Der Solarwechselrichter funktioniert ordnungsgemä ß . Die Ausgangsleistung nimmt ab oder einige Autorisierungsfunktionen schlagen aufgrund von externen Faktoren fehl. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 126 Sie, bis die Sonneneinstrahlungsstä rke ü ber Nacht nachlä sst und der PV-String-Strom auf unter 0,5 A zurü ckgeht. Schalten Sie anschließ end die Gleichstromschalter aus und korrigieren Sie die Verbindung des PV-Strings. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 127 Gleichstromschalter aus, und fü gen Sie mehr PV-Module hinzu. 2. Überprü fen Sie, ob der PV-String im Schatten liegt. 3. Prü fen Sie, ob die Leerlaufspannung des PV-Strings normal ist. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 128 Spannung zwischen dem Wechselrichter-PV+ und der Masse unter 0 V liegen, um die Alarme zu lö schen.) 4. Sollte der Alarm weiterhin bestehen, wenden Sie sich an den technischen Kundendienst von Huawei. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 129 1. Das Stromnetz ist ausgefallen. 2. Überprü fen Sie, ob der 2. Der Wechselstromkreis ist nicht AC-Stromkreis nicht angeschlossen oder der angeschlossen ist oder ein AC-Schalter ist aus. AC-Schalter aus ist. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 130 Sie die Zustimmung des lokalen Stromnetzbetreibers eingeholt haben, ä ndern Sie die Schwelle fü r den Überspannungsschutz. 3. Überprü fen Sie, ob die Spitzenspannung des Stromnetzes den oberen Schwellenwert ü berschreitet. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 131 Fall, melden Sie sich bei der Smartphone-App, beim SmartLogger oder beim NMS an, um mit der Zustimmung des lokalen Stromnetzbetreibers die Schwelle fü r den Überfrequenzschutz des Stromnetzes zu ä ndern. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 132 2. Wenn der Alarm hä ufig auftritt, prü fen Sie, ob die Netzfrequenz im zulä ssigen Bereich liegt. Wenn dies nicht der Fall ist, wenden Sie sich an den lokalen Stromnetzbetreiber. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 133 Betrieb nach Behebung des Fehlers automatisch wieder auf. 2. Wenn der Alarm hä ufig auftritt oder weiterhin besteht, ü berprü fen Sie, ob die Impedanz zwischen dem PV-String und dem Erdungskabel zu niedrig ist. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 134 Schaltung ist nicht gut gegen Erde Solarwechselrichters isoliert. ordnungsgemä ß angeschlossen ist. 3. Wenn in einer feuchten oder regnerischen Umgebung feststeht, dass die Impedanz kleiner ist als der Standardwert, setzen Sie den Parameter Isolationswiderstandsschutz zurü ck. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 135 Lizenz Warnun Ursachen-ID = 1 Lizenz. abgelauf 1. Fü r die Privileg-Lizenz hat die 2. Laden Sie eine neue Lizenz. Nachlauffrist begonnen. 2. Die Privileg-Funktion wird in Kü rze ungü ltig. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 136 Lü fter ist beschä digt. ein und warten Sie, bis der Solarwechselrichter mit dem Stromnetz verbunden ist. Sollte der Fehler weiterhin bestehen, wenden Sie sich an Ihren Hä ndler oder den technischen Kundendienst von Huawei. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 137: Austausch Eines Lüfters

    Kundendienst von Huawei. Wenn sich die Fehler mit den in der Spalte Vorschlä ge aufgefü hrten Maß nahmen nicht beheben lassen, wenden Sie sich an Ihren Hä ndler oder den technischen Kundendienst von Huawei. 8.5 Austausch eines Lüfters ...
  • Seite 138 Abbildung 8-4 Trennen der Kabel Schritt 3 Ziehen Sie die Lü fterablage heraus. Abbildung 8-5 Herausziehen der Lü fterablage (2) Schritt 4 Entfernen Sie die Kabelbinder vom defekten Lü fter.  LÜFTER 1 defekt Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 139 Schritt 5 Entfernen Sie den defekten Lü fter (LÜFTER 1 dient hier als Beispiel). Abbildung 8-9 Entfernen des Lü fters Schritt 6 Installieren Sie den neuen Lü fter (LÜFTER 1 dient hier als Beispiel). Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 140 Bindepositionen fü r LÜFTER 3 Abbildung 8-13 Zusammenbinden der Kabel fü r LÜFTER 3 Schritt 8 Schieben Sie die Lü fterablage in den Slot, bis das Lü fterprallblech am Wechselrichtergehä use ausgerichtet ist. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 141 Abbildung 8-15 Neuanschließ en und Zusammenbinden der Kabel Schritt 10 Schieben Sie die Lü fterablage in den Slot und ziehen Sie die Schraube an. Abbildung 8-16 Wiedereinbau der Lü fterablage ----Ende Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 142: Handhabung Des Wechselrichters

    Karton. Dichten Sie ihn ordnungsgemä ß ab. 9.3 Entsorgen des SUN2000 Wenn die Lebensdauer des SUN2000 beendet ist, entsorgen Sie den SUN2000 gemä ß den lokalen Bestimmungen zur Entsorgung von elektronischen Altgerä ten. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 143: Technische Daten

    KTL-M0 KTL-M0 KTL-M0 L-M1 KTL-INM0 Maximale 140.300 W 123.500 W 112.200 W 112.200 W 112.200 W Eingangsleistu Maximale 1100 V Eingangsspann Betriebsspannu 200 bis 1000 V ngsbereich Mindestanfang 200 V sspannung Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 144 SUN2000-100KTL SUN2000-100 Element KTL-M0 KTL-M0 KTL-M0 KTL-INM0 Nennwirkleis 125 kW 110 kW 100 kW 100 kW 100 kW tung Maximale 137,5 kVA 121 kVA 110 kVA 110 kVA 110 kVA Scheinleistun Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 145 Wenn der Neutralleiter verwendet wird, setzen Sie Ausgangsmodus auf „Dreiphasig vieradrig“. Schutz Element SUN2000-125 SUN2000-110 SUN2000-100 SUN2000-100KTL SUN2000-100 KTL-M0 KTL-M0 KTL-M0 KTL-INM0 Eingang des Unterstü tzt DC-Schalters Schutz vor Unterstü tzt Inselbildung Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 146: Display Und Kommunikation

    Allgemeine Parameter SUN2000-125 SUN2000-110 SUN2000-100 SUN2000-100KTL SUN2000-100 Element KTL-M0 KTL-M0 KTL-M0 KTL-INM0 Maß e (H x B 1035 mm x 700 mm x 365 mm x T) ≤ 81kg ≤ 90kg Nettogewicht Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 147 Intelligente Luftkü hlung Hö chste 4.000 m Einsatzhö he Relative 0 % bis 100 % rel. Luftfeuchtigkeit Luftfeuchtigk Eingangsstec Staubli MC4 kverbinder Ausgangsstec Crimpmodul + Kabelschuhs-/DT-Klemme kverbinder IP-Schutzart IP66 Topologie Transformatorlos Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 148: A Sichern Der Y-Zweig-Stecker

    Nehmen Sie eine Kabelrinne, die an der Basisgrö ß e des Solarwechselrichters und der Verkabelung der Y-Zweig-Stecker ausgerichtet ist.  Material: korrosionsbestä ndiges Material fü r Auß enbereiche Tragfähigkeit: ≥ 10 kg  Abbildung A-1 Empfohlene Abmessungen Schritt 1 Installieren Sie eine Kabelrinne. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 149 Abbildung A-3 Platzieren der Y-Zweig-Stecker ----Ende Methode 2: Verwendung eines Trä gers Bereiten Sie einen Trä ger vor, der an der Basisgrö ß e des Solarwechselrichters und der Verkabelung der Y-Zweig-Stecker ausgerichtet ist. Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 150 Abbildung A-4 Empfohlene Abmessungen Schritt 1 Installieren Sie einen Trä ger. Abbildung A-5 Installieren eines Trä gers Schritt 2 Binden Sie die Y-Zweig-Stecker an den Trä ger. Abbildung A-6 Binden der Y-Zweig-Stecker ----Ende Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 151: B Netzcode

    Unterstü tzt 15-712-1(B) (Inseln) UTE C Frankreich Unterstü tzt 15-712-1(C) (Inseln) Bulgarien Unterstü tzt 0126-1-1-BU Griechenland Unterstü tzt 0126-1-1-GR( (Kontinent) Griechenland Unterstü tzt 0126-1-1-GR( (Inseln) BDEW-MV Deutschland Unterstü tzt Mittelspannung snetz Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 152 Unterstü tzt Unterstü tzt CEI0-16 Italien Unterstü tzt CHINA-MV China Unterstü tzt Unterstü tzt Mittelspannung snetz TAI-PEA Thailand PEA Unterstü tzt TAI-MEA Thailand MEA Unterstü tzt BDEW-MV4 Deutschland Unterstü tzt Mittelspannung snetz Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 153 C11/C10-MV Belgien Unterstü tzt Mittelspannung snetz Philippines Philippinen Unterstü tzt Niederspannun gsnetz Philippines-M Philippinen Unterstü tzt V480 Mittelspannung snetz AS4777-MV4 Australien Unterstü tzt Mittelspannung snetz KOREA Sü dkorea Unterstü tzt Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 154 Mittelspannung snetz CEI0-16-MV Italien Unterstü tzt Mittelspannung snetz PO12.3 Spanien Unterstü tzt Niederspannun gsnetz CEI0-21-MV Italien Unterstü tzt Mittelspannung snetz KOREA-MV Sü dkorea Unterstü tzt Mittelspannung snetz EN50549-LV Irland Unterstü tzt Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 155 Unterstü tzt 20_HV VDE-AR-N41 VDE4120 Unterstü tzt Unterstü tzt 20_HV480 Vietnam Vietnam Unterstü tzt Vietnam-MV Vietnam Unterstü tzt Taiwan, TAIPOWER Unterstü tzt Niederspannun gsnetz TAIPOWER- Taiwan, Unterstü tzt MV480 Mittelspannung snetz Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 156 G99-TYPEA- Vereinigtes Unterstü tzt Kö nigreich G99_TypeA_L G99-TYPEB- Vereinigtes Unterstü tzt Kö nigreich G99_TypeB_L G99-TYPEB- Vereinigtes Unterstü tzt Kö nigreich G99_TypeB_H G99-TYPEB- Vereinigtes Unterstü tzt HV-MV480 Kö nigreich G99_TypeB_H Mittelspannung snetz Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 157 (Land/Region 25KTL-M0 10KTL-M0 00KTL-M0 00KTL-M1 00KTL-IN /Standard/So nstiges) EN50549-MV Irland Unterstü tzt VDE-AR-N41 Deutschland Unterstü tzt Unterstü tzt 230 V Mittelspannung snetz VDE-AR-N41 Deutschland Unterstü tzt Unterstü tzt 10-MV480 Mittelspannung snetz Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 158: C Domä Nennamensliste Der Managementsysteme

    Domä nennamensliste der Managementsysteme Die Liste unterliegt Änderungen. Tabelle C-1 Domä nennamen der Managementsysteme Domä nenname Datentyp Szenario intl.fusionsolar.huawei.com Öffentliche IP-Adresse FusionSolar-Hosting-Cloud ANMERKUNG Der Domä nenname ist kompatibel mit cn.fusionsolar.huawei.com (Chinesisches Festland). Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 159: D Akronyme Und Abkürzungen

    MBUS Monitoring Bus, Überwachungsbus Maximum Power Point, maximaler Leistungspunkt MPPT Maximum Power Point Tracking, Verfolgung von mehreren maximalen Leistungspunkten Potential Induced Degradation, spannungsinduzierte Degradation Photovoltaik Residual Current Monitoring Unit, RCMU Fehlerstrom-Überwachungseinheit Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 160 SUN2000-(100KTL, 110KTL, 125KTL)-Serie Benutzerhandbuch D Akronyme und Abkü rzungen Waste Electrical and Electronic Equipment, WEEE Richtlinie ü ber Elektro- und Elektronik-Altgerä te Ausgabe 04 (2020-02-07) Copyright © Huawei Technologies Co., Ltd.

Diese Anleitung auch für:

Sun2000-100ktl serieSun2000-110ktl serieSun2000-125ktl serieSun2000-125ktl-m0Sun2000-110ktl-m0Sun2000-100ktl-m0 ... Alle anzeigen

Inhaltsverzeichnis
