SUN2000-(100KTL, 110KTL, 125KTL)-Serie
Benutzerhandbuch
Der Solarwechselrichter verfü gt ü ber eine integrierte RCMU. Der externe AC-Schalter sollte
ein dreiphasiger Leistungsschalter oder ein anderer AC-Leistungsschalter sein, um den
Solarwechselrichter sicher vom Stromnetz zu trennen.

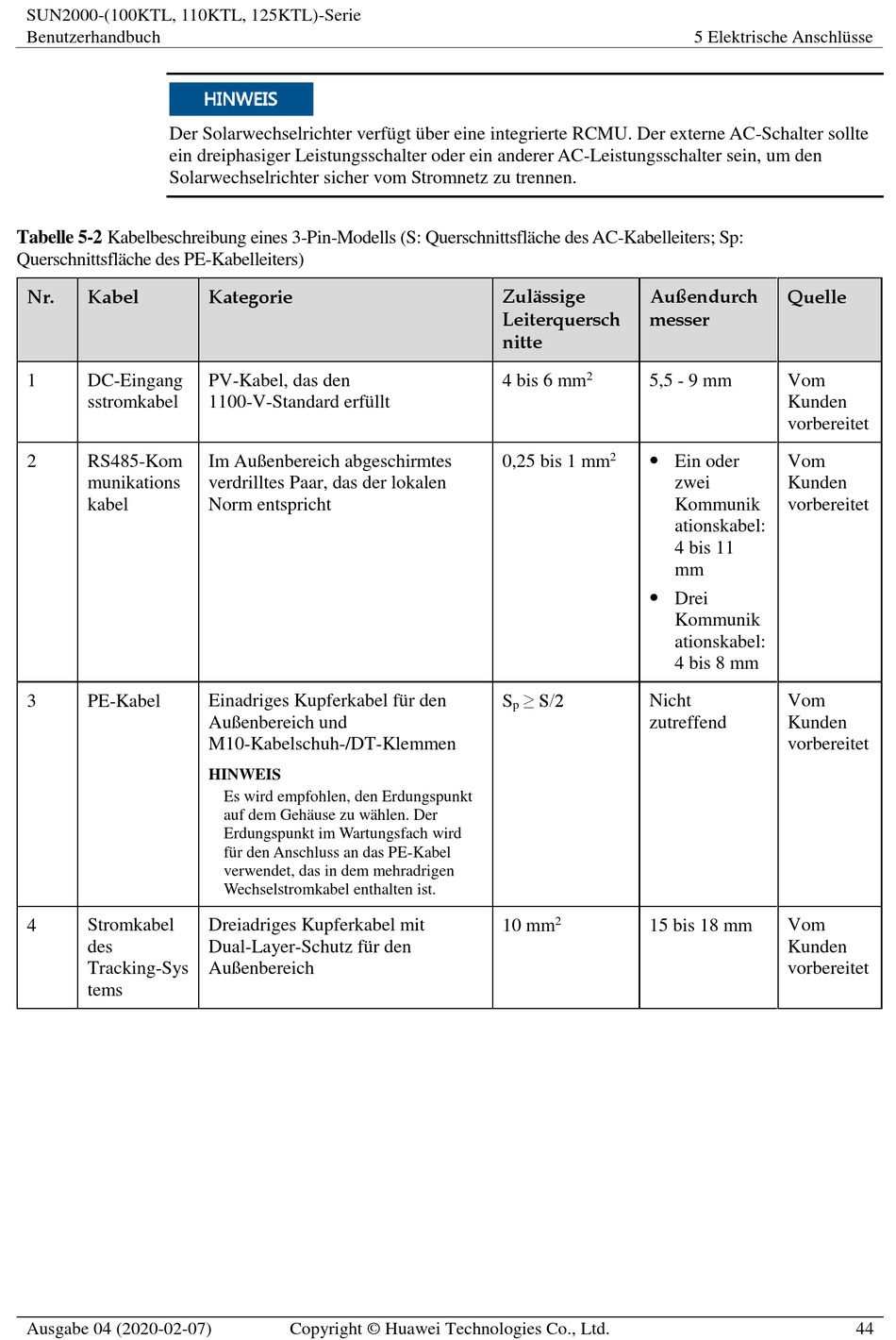

Tabelle 5-2 Kabelbeschreibung eines 3-Pin-Modells (S: Querschnittsflä che des AC-Kabelleiters; Sp:
Querschnittsflä che des PE-Kabelleiters)
Nr. Kabel
1 DC-Eingang
sstromkabel
RS485-Kom
2
munikations
kabel
3 PE-Kabel
4 Stromkabel
des
Tracking-Sys
tems
Ausgabe 04 (2020-02-07)
Kategorie
PV-Kabel, das den
1100-V-Standard erfü llt
Im Auß enbereich abgeschirmtes
verdrilltes Paar, das der lokalen
Norm entspricht
Einadriges Kupferkabel fü r den
Auß enbereich und
M10-Kabelschuh-/DT-Klemmen
HINWEIS
Es wird empfohlen, den Erdungspunkt
auf dem Gehä use zu wä hlen. Der
Erdungspunkt im Wartungsfach wird
fü r den Anschluss an das PE-Kabel
verwendet, das in dem mehradrigen
Wechselstromkabel enthalten ist.
Dreiadriges Kupferkabel mit
Dual-Layer-Schutz fü r den
Auß enbereich
Copyright © Huawei Technologies Co., Ltd.
Zulä ssige Außendurch
Leiterquersch messer
nitte
2
4 bis 6 mm 5,5 - 9 mm
2

0,25 bis 1 mm

≥ S/2
S Nicht
p
zutreffend
2
10 mm 15 bis 18 mm
5 Elektrische Anschlü sse
Quelle
Vom
Kunden
vorbereitet
Ein oder Vom
zwei Kunden
Kommunik vorbereitet
ationskabel:
4 bis 11
mm
Drei
Kommunik
ationskabel:
4 bis 8 mm
Vom
Kunden
vorbereitet
Vom
Kunden
vorbereitet
