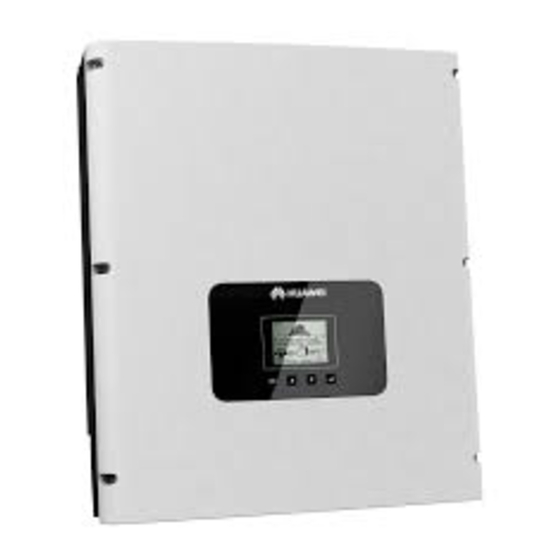

Huawei SUN2000 Kurzanleitung Zur Installation
Vorschau ausblenden
Andere Handbücher für SUN2000:
- Benutzerhandbuch (172 Seiten) ,
- Kurzanleitung (51 Seiten) ,
- Technisches handbuch (19 Seiten)
Verwandte Anleitungen für Huawei SUN2000
Inhaltszusammenfassung für Huawei SUN2000
- Seite 1 SUN2000 (8KTL-28KTL) Kurzanleitung zur Installation Ausgabe: 13 Artikelnummer: 31505445 Datum: 2015-08-03 HUAWEI TECHNOLOGIES CO., LTD.
-
Seite 2: Systeminstallation
HINWEIS Bevor Sie die Geräte installieren, lesen Sie das SUN2000 (8KTL-28KTL) Benutzer Manuell, um sich mit den Produktinformationen und Vorsichtsmaßnahmen vertraut zu machen. Um das Benutzerhandbuch herunterzuladen, melden Sie sich bei http://support.huawei.com/carrier/ und navigieren Sie zur Seite Produkt-Support oder suchen Sie dort nach SUN2000. - Seite 3 Montieren Sie den Inverter an der Rückwand. M10 (3 Stück) 30 N.m Ziehen Sie die Sechskantschrauben fest. (Optional) Bringen Sie ein Schloss als Diebstahlsicherung an. ANMERKUNG Die Diebstahlsicherung ist vom Kunden zu stellen. (Weitere Details zur Wandmontage des Gerätes finden Sie im SUN2000 (8KTL-28KTL) Benutzerhandbuch.
-
Seite 4: Elektrische Anschlüsse
HINWEIS Verwenden Sie keine starren Kabel mit Leitern aus Vollmaterial. Die 3-adrigen Kabel für den Außeneinsatz (L1, L2, L3) sind für SUN2000-28KTL konfiguriert und die 4-adrigen Kabel für den Außeneinsatz (L1, L2, L3, und N) sind für andere Modelle bestimmt. - Seite 5 Mutter zur Hülse Kabelabdichtung Schraubendreher mit großem Griff Hilfsanschluss (empfohlen) HINWEIS Das N-Kabel wird in Bohrung 4 eingeführt. L1/L2/L3 nicht an anschließen Klick- gerä usch Aussparung ANMERKUNG Halten Sie zum Anschluss des Wechselstrom- Ausgangssteckers an die Wechselstrom- Ausgangsklemmen des Inverters den Stecker so, dass die Aussparung am Stecker zum Bediener hin zeigt.
- Seite 6 Plus- und Minus-Metallklemmen: Plus-Metallklemme (Buchse) Minus-Metallklemme (Stecker) Plus-Metallklemmen Empfohlen: H4TC0001 (Amphenol) Minus-Metallklemmen Achtung: Kabel dürfen sich Es werden handelsübliche PV- nach dem Aufcrimpen nicht Kabel mit einem Querschnitt von abziehen lassen. 4 mm² empfohlen. Plus-Stecker Stellen Sie sicher, dass Minus- die Sicherungsmutter Stecker fest angezogen ist.
-
Seite 7: Überprüfung Der Installation
Steckern. Einstellen der Überwachungsparameter ANMERKUNG Wenn keine Datenerfassung verwendet wird, stellen Sie vor dem Anschluss des SUN2000 an das Spannungsnetz die folgenden Parameter ein. (Weitere Details zur Parametereinstellung finden Sie im SUN2000 (8KTL-28KTL) Benutzerhandbuch. Wenn eine Datenerfassung verwendet wird, finden Sie die entsprechenden Parametereinstellungen im SmartLogger1000 Benutzerhandbuch. - Seite 8 Zweite Dritte Vierte Hauptmenü Einstellung Menüebene Menüebene Menüebene Assistent Sprache Einstellen wie für den Standort erforderlich. Datum&Uhrzeit Datum Einstellen wie für den Standort erforderlich. Uhrzeit Einstellen wie für den Standort erforderlich. Wählen Sie einen für Ihr Land Netzcode oder Ihre Region geeigneten Netzcode.
- Seite 9 Anhang: Zuordnungstabelle für Stromnetz-Standardcodes Stromnetz- Stromnetz- Land und Netzart Land und Netzart Standardcode Standardcode China-MV480 China Mittelspannungsnetz IEC61727-MV480 IEC Mittelspannungsnetz Bulgarien NB/T 32004 China Niederspannungsnetz VDE 0126-1-1-BU Niederspannungsnetz UTE C 15-712- Frankreich Deutschland VDE-AR-N-4105 1(A) Niederspannungsnetz Niederspannungsnetz UTE C 15-712- Frankreich (Inseln) 230 V 50 Deutschland BDEW-MV480...
- Seite 10 HUAWEI TECHNOLOGIES CO., LTD. Huawei Industrial Base Bantian Longgang Shenzhen 518129 Volksrepublik China www.huawei.com...
