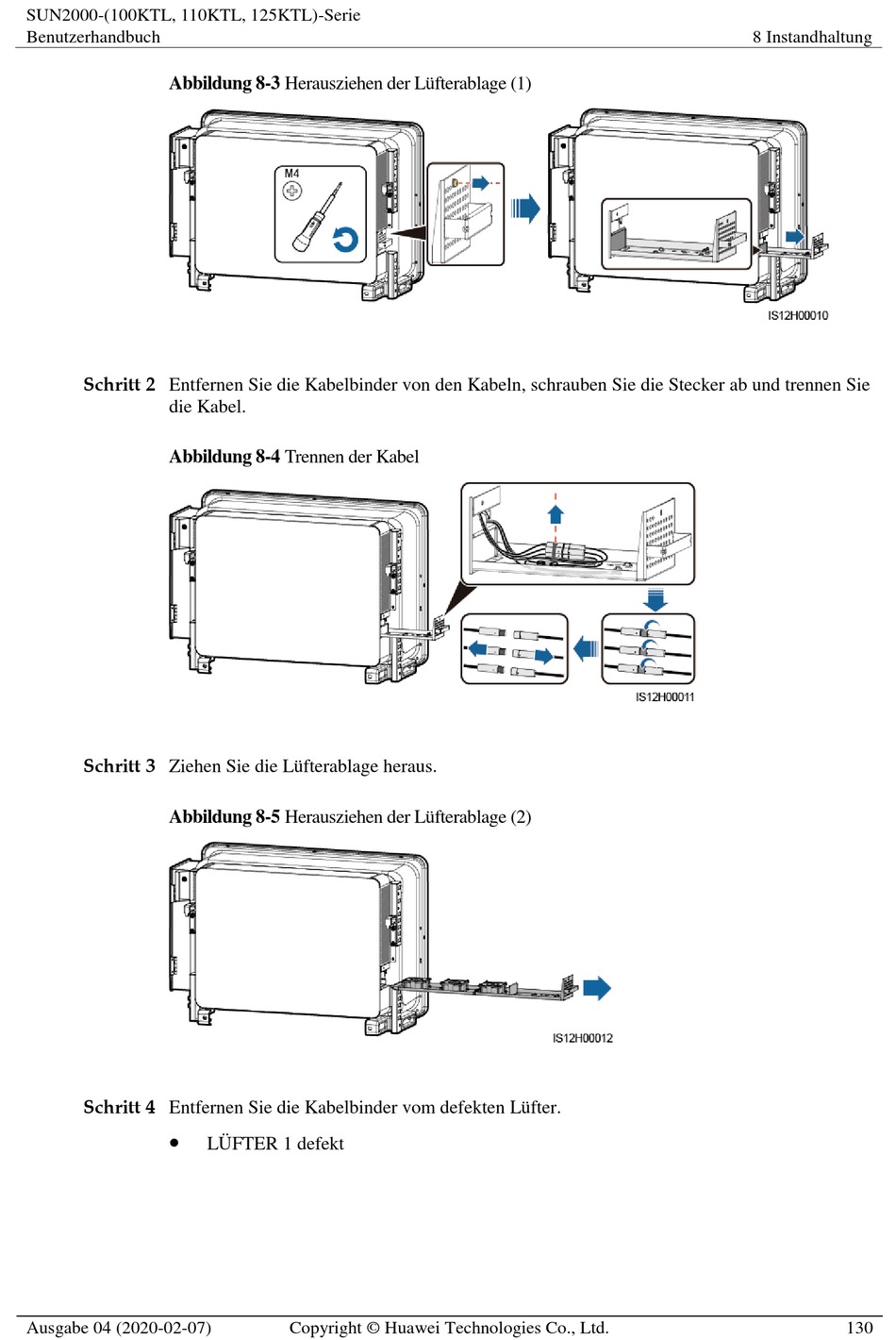

Abbildung 8-3 Herausziehen der Lü fterablage (1)
Schritt 2 Entfernen Sie die Kabelbinder von den Kabeln, schrauben Sie die Stecker ab und trennen Sie
die Kabel.
Abbildung 8-4 Trennen der Kabel
Schritt 3 Ziehen Sie die Lü fterablage heraus.
Abbildung 8-5 Herausziehen der Lü fterablage (2)
Schritt 4 Entfernen Sie die Kabelbinder vom defekten Lü fter.

Ausgabe 04 (2020-02-07)
LÜFTER 1 defekt
