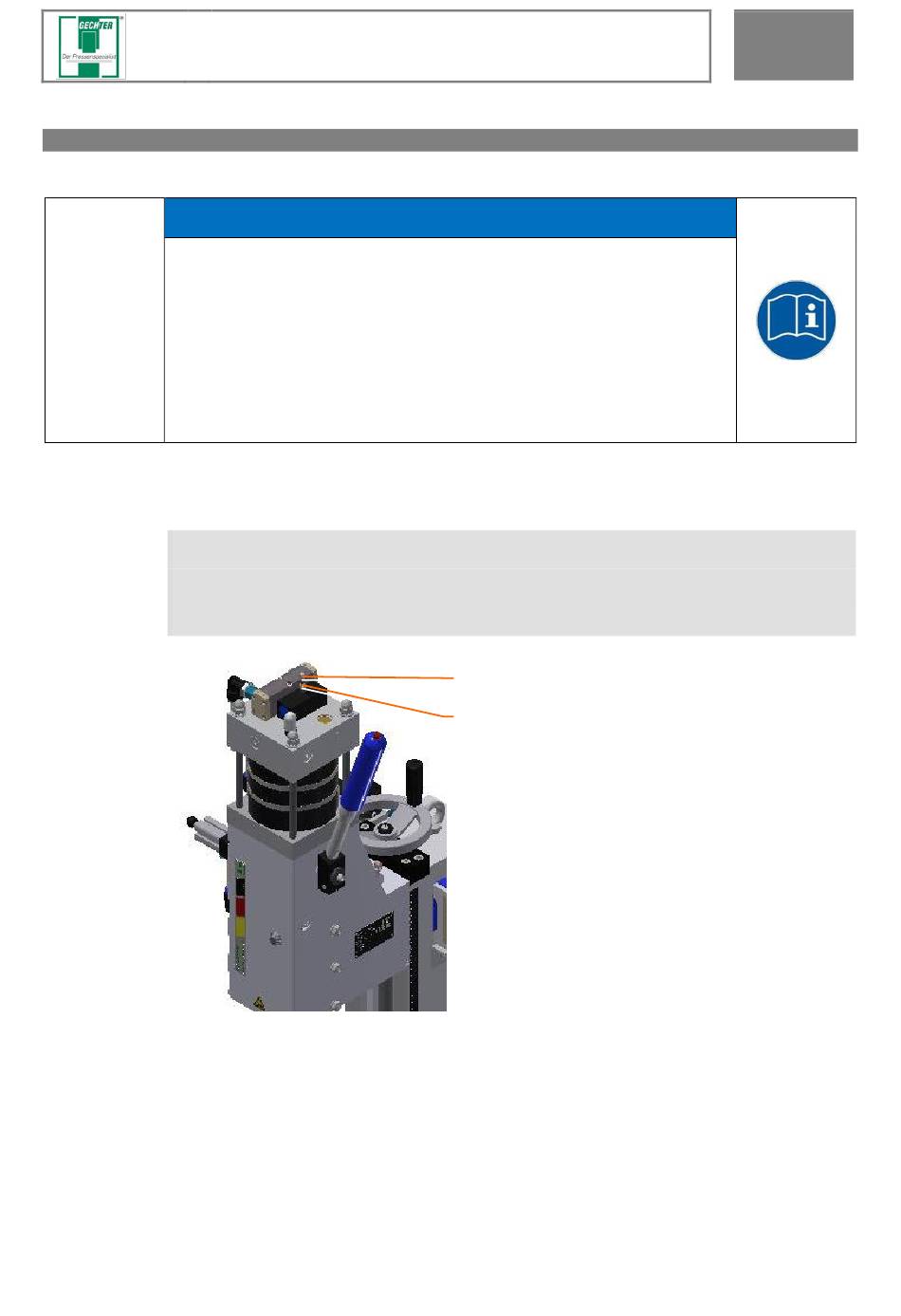

Haltezeit einstellen

Mit der Rändelschraube des Verzögerungsventils lässt sich die
Haltezeit einstellen, d.h. die Zeit, in der nach dem Auslösen des
Krafthubs dieser erhalten bleibt, bevor der Pneumatikzylinder
wieder in seine obere Ausgangsstellung zurückfährt.
Um die Haltezeit zu verlängern, die Rändelschraube nach rechts
(im Uhrzeigersinn) drehen
Um die Haltezeit zu verkürzen, die Rändelschraube nach links
(gegen den Uhrzeigersinn) drehen.
Folgende Tätigkeiten sind auszuführen:

Kontermutter mit einem Gabelschlüssel lösen.

Rändelschraube so lange verdrehen, bis die richtige Haltezeit vorliegt.

Kontermutter mit einem Gabelschlüssel festdrehen.
