5.6.3.4
Gedämpftes Rückführen des Handhebels
Der hydraulische Bremszylinder dient der sicheren Rückführung des Handhe-
bels in die Ausgangsstellung (OT). Er reduziert die Rückstellkraft der Rückstell-
feder bis zum Erreichen des OT. Es wird verhindert, dass es zum Schlagen
kommen kann und damit in Kombination mit einer großen Haltezeit des
Krafthubes im UT, dem Quittieren von Meldungen am Eingabefeld und der
Fehlbedienung der Presse (Loslassen des Hebels durch den Bediener) zur Ge-
fährdung des Bedienpersonals kommen kann.
Die Einstellung des Bremszylinders erfolgt analog dem Datenblatt von ACE.
5.6.3.5
Not-Entriegelung
Verletzungsgefahr durch Hochschnellen des Handhebels!
Handhebel während des gesamten Arbeitszyklus festhalten.
Handhebel loslassen, wenn sich dieser in der obersten Position
befindet.

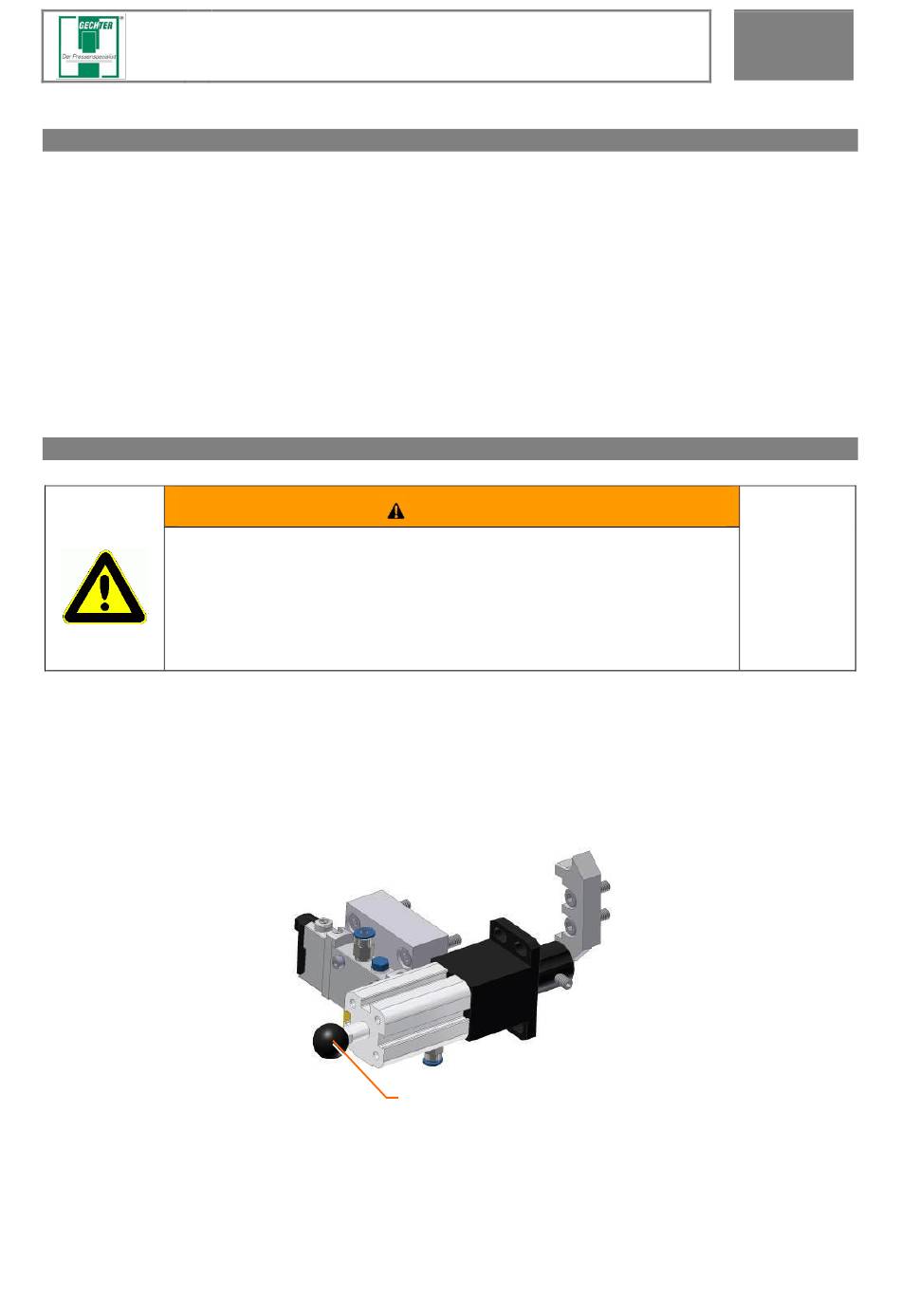

Die Presse ist mit einer mechanischen Entriegelung versehen, um z.B. nach
dem Ausfall der Steuerung den Rastbolzen zurückziehen zu können und den
Pressenstößel mit dem Werkzeug von Hand in die Ausgangslage zu bringen.
Zur Entriegelung, die Kolbenstange mit dem Kugelgriff, herausziehen (Hand-
hebel festhalten!).
HKPL-DS – Originalbetriebsanleitung
Aufbau und Funktion
WARNUNG
Kugelgriff
5
44
