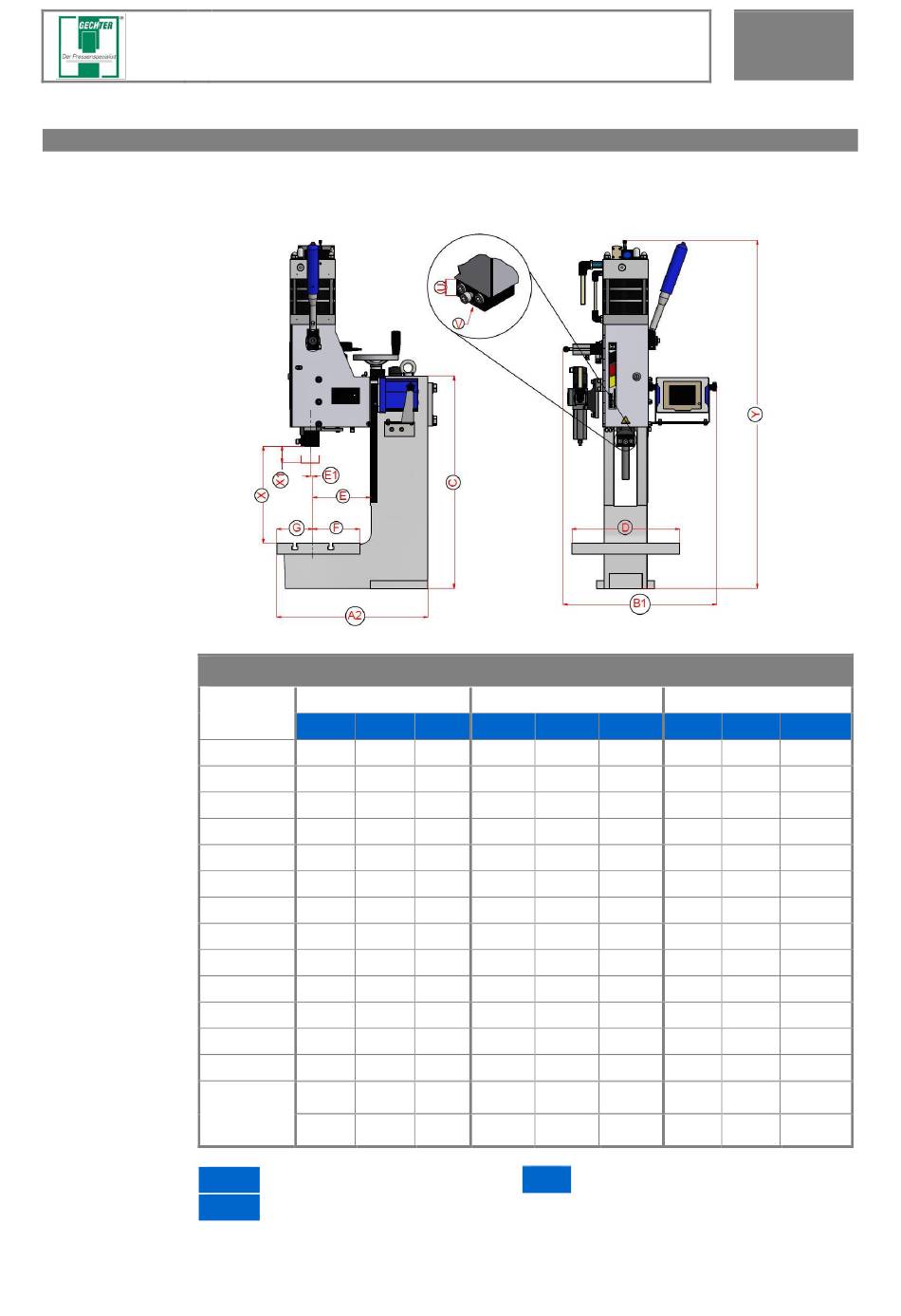

Technische Daten 33-45-56 kN HKPL-DS

Abmessungen und Gewichte
X (MS/MC)
HKPL-DS – Originalbetriebsanleitung
Aufbau und Funktion
33 kN
1 2
A2 520 670
B1 375 375
C 715 169
D 340 340
E 200 300
F 150 150
G 120 120
U 49 49
Vø 25 25
X 370 350
304 284
X 59/6 59/6
1
Y 1173 1193
Gewicht
203 267
(kg)
MS/MC
203 267
1
Presse Standard
2
Vergrößerte Ausladung
Abmessungen und Gewichte
45 kN
3 1 2
522 520 670
375 375 375
815 715 169
340 340 340
200 200 300
150 150 150
120 120 120
49 49 49
25 25 25
470 370 350
404 304 284
59/6 59/6 59/6
1273 1219 1293
215 208 272
215 208 272
3
56 kN
3 1 2
522 520 670
375 375 375
815 715 169
340 340 340
200 200 300
150 150 150
120 120 120
49 49 49
25 25 25
470 370 350
404 304 284
59/6 59/6 59/6
1319 1265 1285
220 213 277
220 213 277
Vergrößerte Einbauhöhe
5
3
522
375
815
340
200
150
120
49
25
470
404
59/6
1365
225
225
