Komponenten - Pneumatik - Gechter 4 kN HKPL-DS Originalbetriebsanleitung

5.5 Komponenten – Pneumatik
Der Hauptanschluss der Pneumatik befindet sich am manuellen Einschaltventil
des Wartungsmoduls.
WARNUNG Verletzungsgefahr durch pneumatische Energie
Beim Be- und Entlüften der Anlage können durch unvorhergesehenes in Bewe-
gung setzen von pneumatischen Stellgliedern Gefahren entstehen.
Keine Pneumatik-Verschraubungen öffnen, solange noch Druck in den Pneu-
matik-Leitungen ist. Verbindungskupplung zwischen Wartungsmodul und
Pneumatik-Hauptleitung lösen.
Vor Arbeiten an der pneumatischen Anlage und beim Verlassen der Anlage,
diese ausschalten. Einschaltventil des Wartungsmoduls auf „AUS" stellen und
mit Bügelschloss sichern.
1
2
3
4
HKPL-DS – Originalbetriebsanleitung

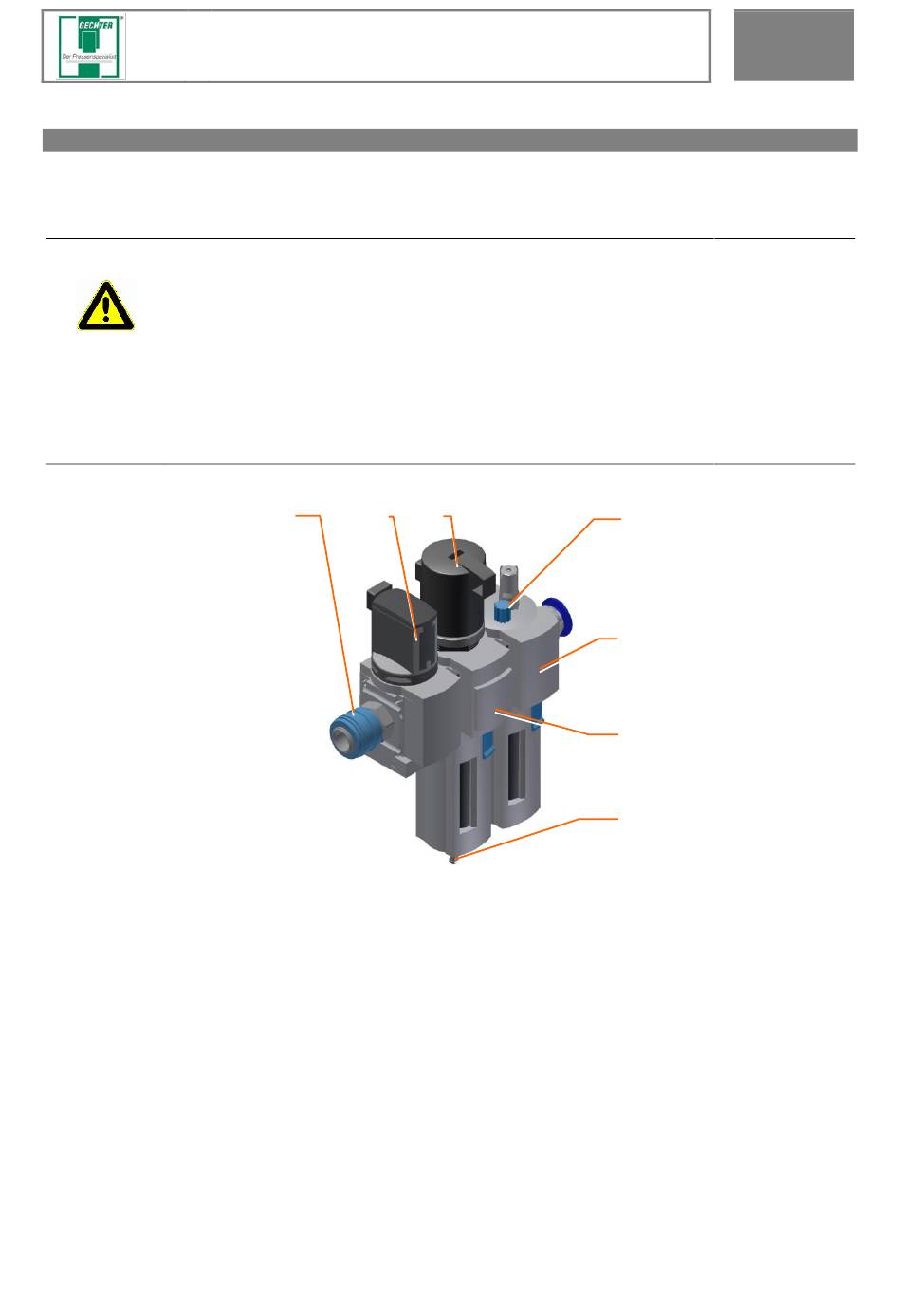

Aufbau und Funktion
1
2
Kupplungsdose
Einschaltventil
Druck-Einstellknopf
Einstellschraube für Öler
3
5
Öler
6
Druckregler mit Kondensatabscheider
7
Ablassschraube
5
4
5
6
7
