Gechter 4 kN HKPL-DS Originalbetriebsanleitung Seite 68

Da die Presse für den Krafthub eine Zeitsteuerung hat, muss
dieser Arbeitsschritt zügig ausgeführt werden, da die Presse
sonst automatisch zurück in Grundstellung verfährt. Um evtl. die
Haltezeit im unteren Totpunkt zu verlängern, muss die Rändel-
schraube des Verzögerungsventils nach rechts gedreht werden.
Quetsch- und Handverletzungsgefahr durch Herunterfallen
der Führungseinheit
Niemals die Klemmschrauben der Führungseinheit ganz heraus-
drehen.

Klemmschrauben der Führungseinheit mit einem Ringschlüssel lösen, je-
doch nicht vollständig herausschrauben.

Klemmschraube an der Gewindespindel mit Innensechskantschlüssel lö-
sen, jedoch nicht vollständig herausschrauben.

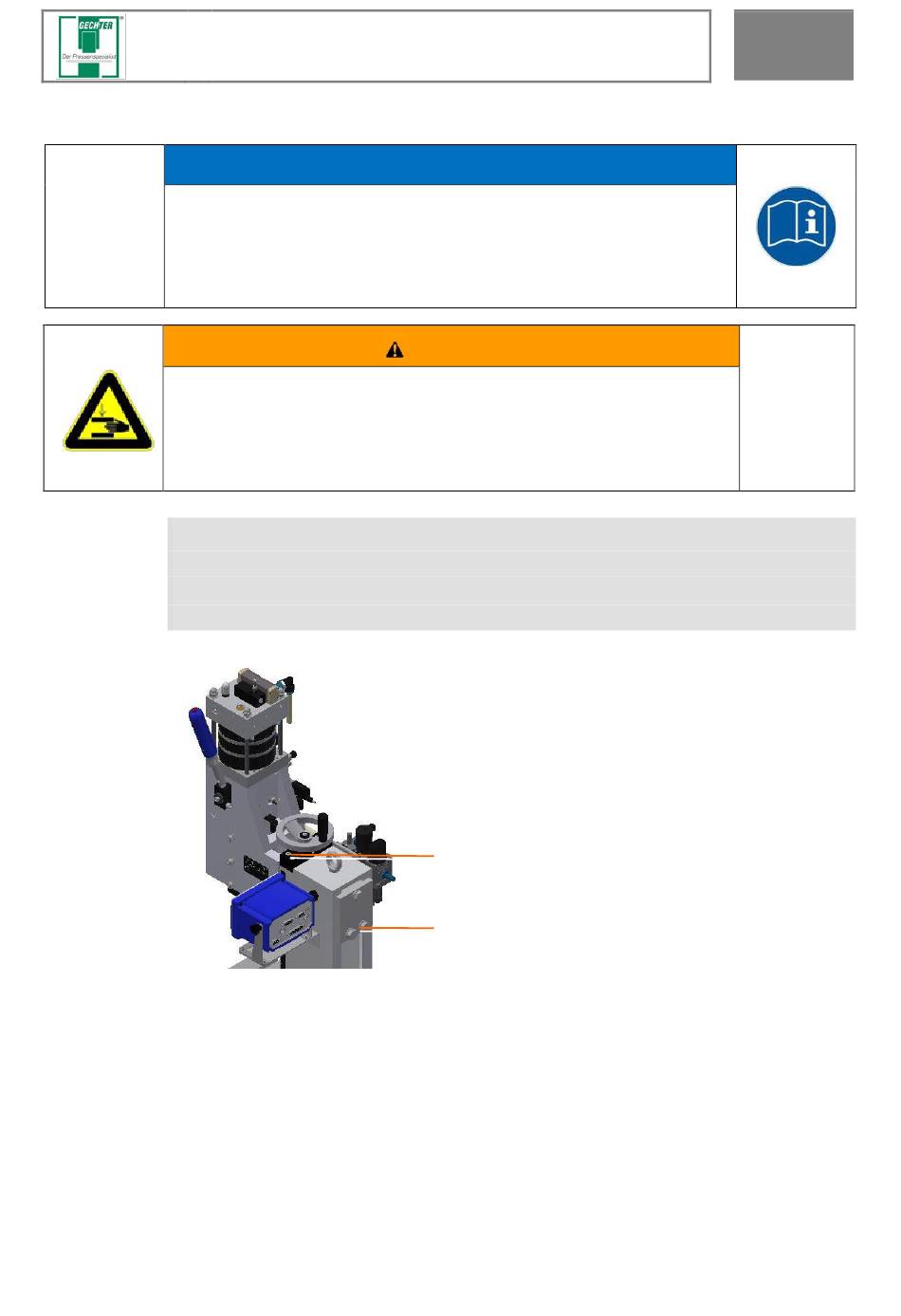

Klemmschrauben lösen
1
HKPL-DS – Originalbetriebsanleitung
Rüsten und Zubehör
HINWEIS
Klemmschraube Gewindespindel
WARNUNG
1
2
2
Klemmschraube Führungseinheit
8
61
