4.3.1 Presse pneumatisch anschließen
Nach DIN EN 13736 ist eine Wartungseinheit für pneumatische Pressen zwin-
gend vorgeschrieben. Die Gechter-Pressen werden daher standardmäßig mit
einer passenden Wartungseinheit ausgeliefert.
Der pneumatische Anschluss wird an der Kupplungsdose der Wartungseinheit
vorgenommen.






1
2
3
4
HKPL-DS – Originalbetriebsanleitung
Installation
Den externen Pneumatikanschluss mit Kupplungsdose koppeln.
Das Einschaltventil auf Durchgang stellen.
Den Druckeinstellknopf herausziehen.
Den Betriebsdruck am Druckeinstellknopf der Wartungseinheit gemäß
dem zulässigen Betriebsdruck einstellen (siehe Technische Daten).
Den Druckeinstellknopf herunterdrücken. (Das Druckminderventil ist in
heruntergedrückter Stellung vor Verstellung gesichert).
Den Öler der Wartungseinheit mit der Rändelschraube auf 1 Tropfen pro
80 Hübe einstellen.

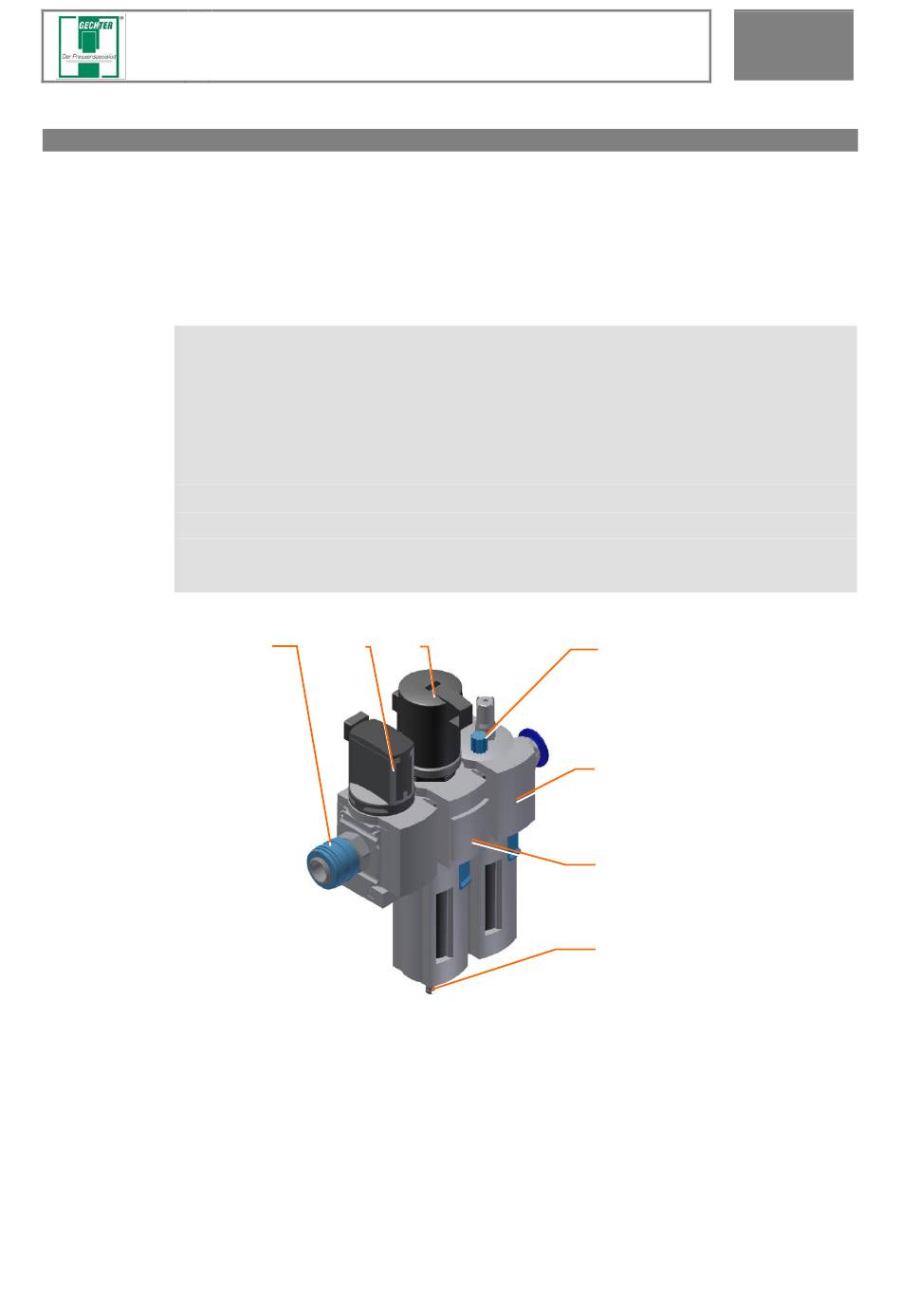

1 2
Kupplungsdose
Einschaltventil
Druck-Einstellknopf
Einstellschraube für Öler
3
5
Öler
6
Druckregler mit Kondensatabscheider
7
Ablassschraube
4
5
6
7
4
23
