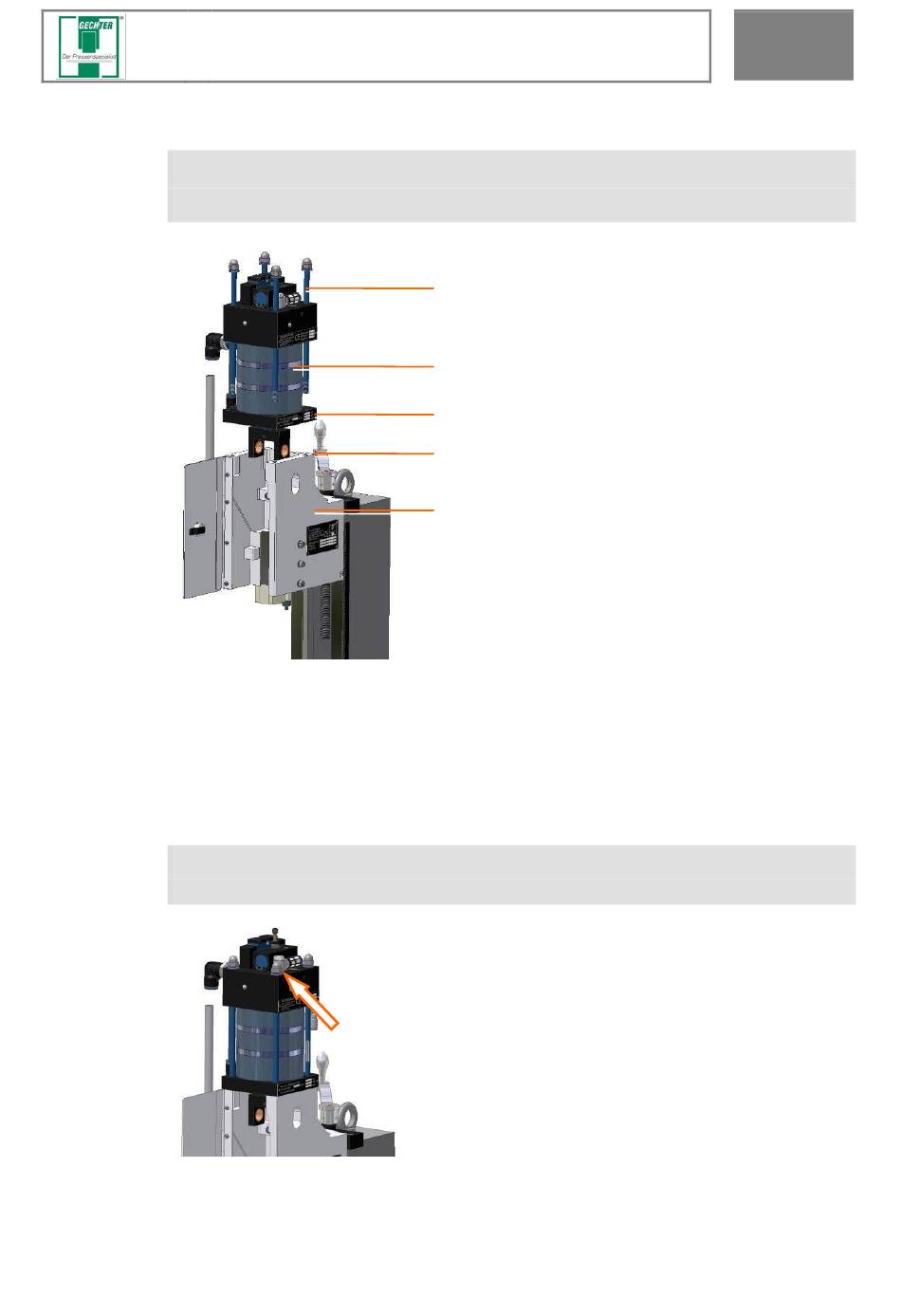

Zylinder auf die Führungseinheit setzen.
Zylinder mit den Passstiften in die Bohrungen einführen.
Zylinder aufsetzen
1
2
3
Schrauben M 10, mit einem Drehmomentschlüssel, über Kreuz, auf das
vorgegebene Drehmoment (45Nm) festdrehen.
Schrauben festdrehen
HKPL-DS – Originalbetriebsanleitung
Störungen
Befestigungsschraube
Zylinder
Passstift
1
2
3
4
5
4
Passstiftbohrung
5
Führungseinheit
10
103
