WURM C2C-MOD-S-MAN Bedienungsanleitung Seite 3

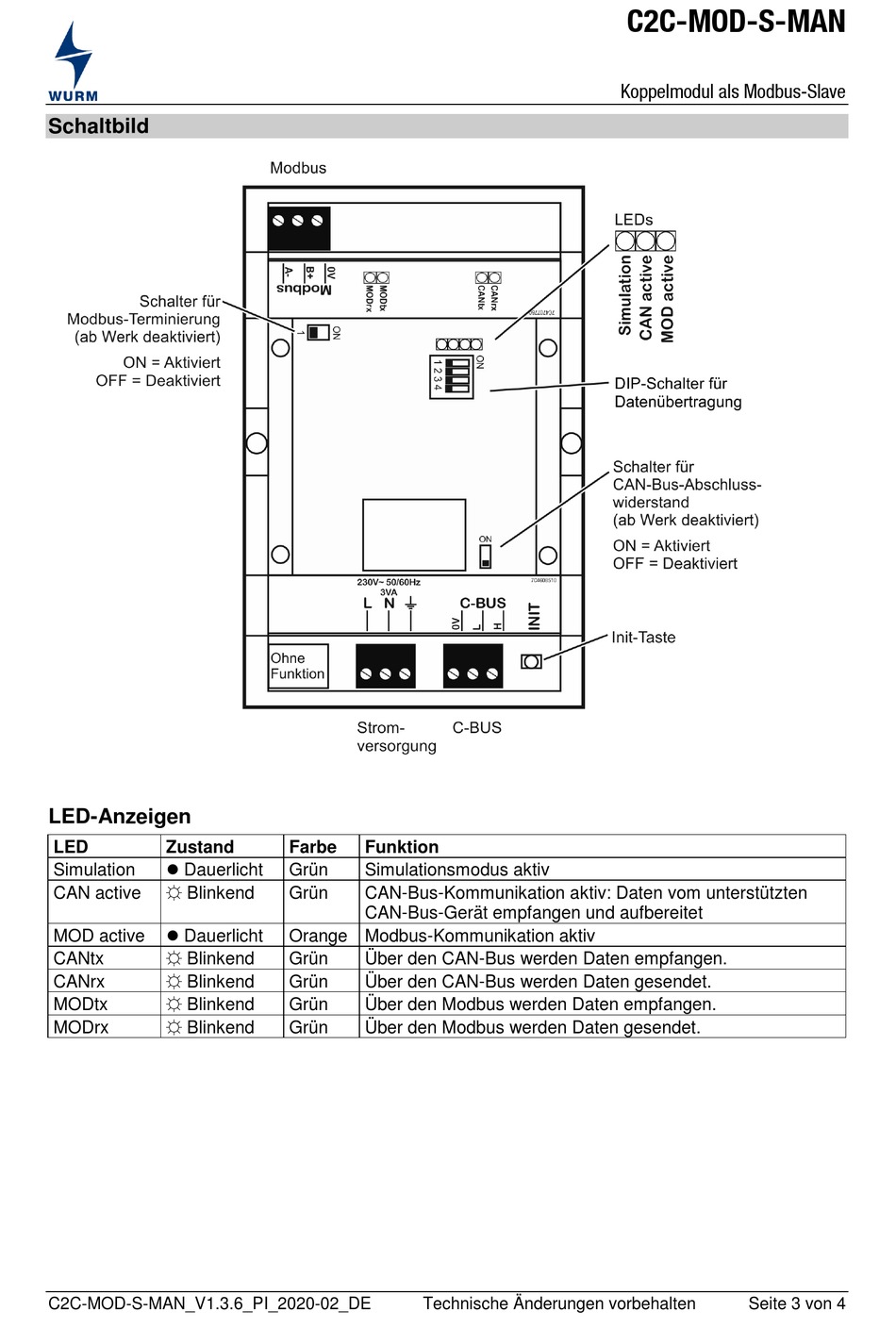

Schaltbild
LED-Anzeigen
LED Zustand
 Dauerlicht
Simulation
☼ Blinkend
CAN active
 Dauerlicht
MOD active
☼ Blinkend
CANtx
☼ Blinkend
CANrx
☼ Blinkend
MODtx
☼ Blinkend
MODrx
C2C-MOD-S-MAN_V1.3.6_PI_2020-02_DE
Farbe Funktion
Grün Simulationsmodus aktiv
Grün CAN-Bus-Kommunikation aktiv: Daten vom unterstützten
CAN-Bus-Gerät empfangen und aufbereitet
Orange Modbus-Kommunikation aktiv
Grün Über den CAN-Bus werden Daten empfangen.
Grün Über den CAN-Bus werden Daten gesendet.
Grün Über den Modbus werden Daten empfangen.
Grün Über den Modbus werden Daten gesendet.
Technische Änderungen vorbehalten
C2C-MOD-S-MAN
Koppelmodul als Modbus-Slave
Seite 3 von 4
